MGate MB 3170/3270
1-,
2- портовые Serial в Ethernet Modbus шлюзы
с расширенными функциями
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
 |
1-.
2- портовые Serial в Ethernet Modbus шлюзы с
расширенными функциями |
 |
|
|
 |
MOXA MB3170, MB3270 - Modbus шлюзы
с расширенными функциями,
которые конвертируют Modbus TCP и Modbus RTU/ASCII
протоколы.
Эти шлюзы разработаны для того, чтобы интегрировать Modbus TCP, ASCII и RTU устройства в любую комбинацию, включая serial master в serial slave или одновременно serial и Ethernet мастера.
Специальная функция управления приоритетами позволяет получать незамедлительные ответы на запросы. Все модели имеют прочный индустриальный корпус, DIN-rail крепление и, как опцию,
встроенную оптическую изоляцию для
последовательных портов.
|
Интеграция TCP
мастеров без изменения в сетях Modbus RTU/ASCII
или программном обеспечении
MOXA MB
3270 может интегрировать Modbus TCP с Modbus RTU/ASCII, не модифицируя существующую архитектуру Modbus
RTU/ASCII или программное обеспечение.
Поддержка специальной функции "redirector"
обеспечивает последовательным мастерам
поддержку прямого доступа к последовательным
ведомым (slave) устройствам через специально
отображаемый последовательный порт. Это позволяет
последовательным и TCP мастерам (masters) иметь одновременный доступ к последовательным
ведомым (slave).

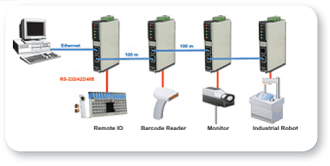

Каскадирование Ethernet
портов для упрощения сетевых связей
Новые
модели серии MGate MB3000 имеют два Ethernet порта для
упрощения сетевых связей. Два Ethernet порта позволяют
подключить многочисленные Modbus шлюзы для
совместного использования при помощи
стандартного кабеля RJ45 Ethernet, устраняя
необходимость в дополнительных Ethernet
коммутаторах.
Дублированное входное
питание
MOXA
MB3170, MB3270 для
большей надежности имеют дублированные
входы по питанию, что обеспечивает
автоматический переход на второй источник
питания при выходе из стоя первого. Более
высокий уровень надежности обеспечивает
этим Modbus шлюзам удовлетворение требований
для многих промышленных приложений.
Релейные предупреждения
Релейный выход предупреждения об
аварии питания или Ethernet связи обеспечивает
эксплуатационных инженеров дополнительным
средством для лучшей диагностики и
эксплуатации.
Подробнее ->>
|
|
 |
Особенности |
 |
|
|
 |
Конвертирование
между Modbus TCP и Modbus RTU/ASCII | |
 |
2
Ethernet порта для
каскадирования |
 |
Slave mode
поддерживает 16 одновременных TCP
"мастеров" и до 32/64/124 serial slaves одновременных |
 |
Master mode
поддерживает 32 одновременных TCP slaves |
 |
Поддержка
тоннелей приоритезации важных
запросов (emergency request tunnels) и QoS |
 |
Поддержка
serial redirector |
 |
Поддержка
анализа расширенного Modbus
протокола |
 |
Дублированный
вход по питанию |
 |
Русифицированное
меню !!! |
|
|
|
 |
Спецификации |
 |
|
|
Сеть |
|
|
10/100 Mbps, RJ45, Auto MDI/MDIX |
|
|
|
Встроенная 1.5 KV magnetic isolation |
|
|
|
|
|
Последовательный
интерфейс |
|
|
RS-232/422/485 программно выбираемый |
|
|
|
MB3170, MB3170I: 1
MB3270, MB3270I: 2 |
|
|
|
MB3170/MB3170I - Male DB9
для RS-232, terminal block для RS-422/485
MB3270/MB3270I - Male DB9 |
|
|
|
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-,
GND
RS-485 (4-проводный): Rx+, Tx-,
Rx+, GND |
|
|
Защита
последовательных портов |
|
15 KV ESD для всех сигналов |
|
|
|
|
|
Конфигурационные |
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
|
|
|
|
|
|
Программное
обеспечение |
|
|
RTU Slave, RTU Master, ASCII Slave, ASCII Master |
|
|
|
MGate Manager Suite для Windows 98/ME/NT/2000/XP/2003/Vista |
|
|
Multi-master и multi-drop |
|
Master mode: 32 TCP slaves.
Slave mode: 16 TCP masters, 32 запроса для каждого "мастера" |
|
|
|
|
|
Питание
и окружающая среда |
|
|
от
0 до 55 °C
от -40 до 75 °C
-T модель |
|
|
|
|
|
|
|
|
|
|
|
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5 |
|
|
Сертификаты |
|
|
|
CE: EN550022 Class A / EN550024
FCC: FCC Part 15 subpart B, Class A |
|
|
|
TUV: EN60950-1
Shock: IEC60068-2-27
Freefall: IEC60068-2-23
Vibration: IEC60068-2-6
EN61000-4-2 (ESD) Level 3
EN61000-4-3 (RS) Level 3
EN61000-4-4 (EFT) Level 4
EN61000-4-5 (Surge) Level 3
EN61000-4-6 (CS) Level 3
EN61000-4-8 Passed
EN61000-4-11 Passed
EN61000-4-12 Passed
Marine DNV (pending) |
|
|
|
|
 |
Информация
для заказа |
 |
|
|
|
|
однопортовый Modbus шлюз
с расширенными функциями,
рабочая температура от 0 до
55°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями и
2 KV изоляцией, рабочая
температура от 0 до 55°C
|
|
|
двухпортовый Modbus шлюз
с расширенными функциями
|
|
|
двухпортовый Modbus шлюз с расширенными функциями и 2 KV изоляцией,
рабочая температура от 0 до
55°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями,
рабочая температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями и
2 KV изоляцией, рабочая
температура
от -40 до 75 °C
|
|
|
двухпортовый Modbus шлюз
с расширенными функциями,
рабочая температура
от -40 до 75 °C
|
|
|
двухпортовый Modbus шлюз с расширенными функциями и 2 KV изоляцией,
рабочая температура
от -40 до 75 °C
|
|
Дополнительные принадлежности
|
|
45W/2A
DIN-Rail 24 VDC источник питания с
универсальным 85 до 264 VAC
входом |
|
|
75W/3.2A
DIN-Rail 24 VDC источник питания с
универсальным 85 до 264 VAC
входом |
|
|
120W/5A
DIN-Rail 24 VDC источник питания с
универсальным 88 до 132 VAC или
176 до 264 VAC входом (выбирается
переключателем) |
|
|
|
|
|
