Управляемые индустриальные Ethernet коммутаторы
MOXA
MOXA EDS-510A
|
|
Индустриальный 7+3G портовый управляемый резервируемый Ethernet коммутатор
|
Gigabit
Ethernet кольцевая резервируемая технология
(< 20 ms)
Ethernet
уже стал по умолчанию основным средством
передачи данных для промышленных
приложений автоматизации. Фактически,
видео, голос и и высокоскоростные данные
промышленных прикладных приложений могут
быть интегрированы в одну сеть. MOXA EDS-510A
оснащен избыточным Gigabit Ethernet
протоколом, получившим название Gigabit
Turbo Ring (Гигабит Турбо Кольцо),
что позволяет системе иметь удобные
средства управления и повышает ее
надежность функционирования. С Gigabit Turbo,
если произойдет отключение любого сегмента
сети, ваша система автоматизации через 20 мс
будет вновь функционировать нормально. MOXA
EDS-510A имеет 3 Gigabit порта
- 2 Gigabit порта
используются для для создания MOXA Gigabit Ethernet Turbo Ring и один для
Uplink.
|
LACP
для гибких сетевых подключений
IEEE 802.3ad (LACP, Link Aggregation Control Protocol -
управляющий протокол агрегации
соединения), обеспечивает гибкие
сетевые связи и резервный путь для
критических случаев. MOXA EDS-510A позволяет
агрегировать до шести параллельных
связей - максимум восемь портов для каждой связи - для оптимального и
гибкого сетевого взаимодействия. Если
один из восьми портов выходит из строя,
другие семь портов поддержат и
перераспределят трафик автоматически.
LACP изменит информацию так, чтобы
независимые порты можно было определять
в выбранной группе.
|
IEEE
802.1X расширенная аутентификация
пользователей
MOXA EDS-510A поддерживает IEEE 802.1X (Port-Based
Network Access Control - порт базирующийся
контроль доступа) для расширенных
пользовательских приложений доступа.
Только авторизованные пользователи
могут иметь доступ к порту.
Аутентификация основывается на
использовании локальной базы данных
пользователей или внешнего RADIUS сервера.
|
IGMP
Snooping и GMRP для фильтрации
мультикастового трафика.
MOXA EDS-510A поддерживает IEEE 802.1D-1998 GMRP (GARP
Multicast Registration Protocol) и IGMP Snooping обеспечивает
способность ограничивать
мультикастовый трафик так, чтобы он
направлялся только в ту конечную точку,
которую требует этот тип трафика, тем
самым уменьшая общий трафик в Ethernet LAN.
|
Технология
VLAN упрощает планирование сети
VLAN - группа устройств, которые
могут располагаться где угодно в сети,
но которые связываются, как будто они
находятся в одном и том же физическом
сегменте сети. VLAN могут быть
использованы для того, чтобы
сегментировать вашу сеть без
ограничения по физическим соединениям,
накладываемым традиционным сетевым
проектом. Кроме, поскольку все системы
автоматизации включают определенные
устройства, которые должны быть
защищены из несанкционированного
доступа, очень важно иметь некоторый тип
системы аутентификации, что только
позволяет разграничить пользователей
имеющих доступ к системе. Если
устройства принадлежат разным VLAN, то они
не смогут связаться друг с другом, что
обеспечивает дополнительную
безопасность и защиту из нежелательного
вмешательства или избыточного трафика. MOXA
EDS-510A
поддерживает стандарт IEEE 802.1Q и протокол
GVRP, что позволяет изменять параметры
взаимодействия, оставляя VLAN в целой сети.
|
QoS
увеличивает определенность
Quality of Service (QoS) - качество
услуги - обеспечивает присваивание
приоритетов трафика, для того чтобы
наиболее важные данные передавались
первоочередно и предсказуемо. Серия MOXA EDS-510A
может проверить IEEE 802.1p/1Q
layer 2 CoS теги и даже инфомацию layer 3 TOS для
обеспечения классификации целой сети.
Серия MOXA EDS-510A с
возможностью QoS улучшает
производительность индустриальной сети
и повышает определенность передачи
данных для критических областей
применения.
|
RMON
для эффективного сетевого управления
RMON (Remote Network Monitoring - удаленное сетевое
управление) - созданный Internet Engineering Task Force
(IETF) стандрт управления, который
предусматривает различные типы сетевых
агентов и консольных систем для
создания сетевых систем управления. RMON
обеспечит Вас исчерпывающей
информацией о диагностике сетевых
устройств, планированию сети и
возможностям по настройке
производительности сети. Это поможет
Вам управлять сетью в более активном
режиме. Если сеть сконфигурирована
правильно, то RMON предоставит информацию
ранее, чем произойдут проблемы в сети.
Это означает то, что Вы сможете принять
меры ранее, чем сетевые проблемы
повлияют на ваших пользователей.
|
Ограничение
ширины полосы, как средство
предохранения от перегрузки сети
Любое устройство в сети
не должно иметь неограниченную ширину
полосы пропускания, особенно когда это
происходит в результате сбоя в работе
устройства. Наиболее известная проблема
в этой связи - это широковещательные "штормы",
вызванные установкой неправильной
топологии сети или сбоями в
функционировании устройств. Серия MOXA EDS-510A
может не только предохранить от
широковещательных "штормов", но и
также позволяет правильно
сконфигурировать диапазон unicast/multicast/broadcast
пакетов, и таким образом, предоставить
администратору полный контроль над
шириной полосы, для того чтобы
предохранить сеть от перегрузки.
|
"Зеркальные"
порты для online проверки состояния
В
некоторых случаях индустриальная сеть
становится очень большой и трудно
достичь ожидаемого уровня связи между
устройствами и хостом. Промышленные
приложения используют большее
количество команд-ответов, чем при
обычной файловой передаче данных в
офисных сетевых средах. Это означает,
что когда происходит начальная
установка промышленной Ethernet сети,
инженерам автоматизации возможно
требуется оценить взаимодействие между
портом устройства и компьютером хоста.
Серия MOXA EDS-510A
предоставляет возможность создать "зеркальный"
порт для проверки того, что система
ведется себя так, как ей предписано.
|
Автоматические
предупреждения по событиям
Предупреждения
по электронной почте
Серия MOXA EDS-510A
может посылать предупреждающие
сообщения по электронной почте, когда
обнаружено событие для обеспечения
системных инженеров аварийными
сообщениями в реальном времени.
Предупреждение на
релейных выходах
Серия MOXA EDS-510A
имеет два релейных выхода для быстрого
предупреждения обслуживающего
персонала о наступлении аварийных
ситуаций.
Цифровые входы
для интеграции с другими сенсорами
MOXA EDS-510A
имеет два цифровых входа для
подключения автоматических устройств
уведомления о событиях, для отправки e-mail
предупреждений, формиррования SNMP
прерываний или уведомления OPC.
|
Простые
средства конфигурации на основе
броузера
Серия MOXA EDS-510A
может быть легко сконфигурирована по
сети с использованием web броузера, Telnet
консоли или специализированной Moxa Windows
утилиты. Кроме этого, пакетный
конфигуратор MОХА может быть
использован для загрузки и копирования
параметров конфигурации одновременно
для многочисленных устройств MOXA EDS-510A.
|
Сетевое
управление с помощью SNMP-OPC сервера
Программное обеспечение SNMP OPC Server Pro позволяет
конвертировать SNMP в OPC формат.
Вертикальная интеграция информации SNMP
управления в существующие OPC SCADA
базирующиеся пакеты позволяет клиентам
устанавливать Ethernet сетевые приложения
управления (SNMP) интегрировано с
существующими приложениями визуального
наблюдения и управления.
|

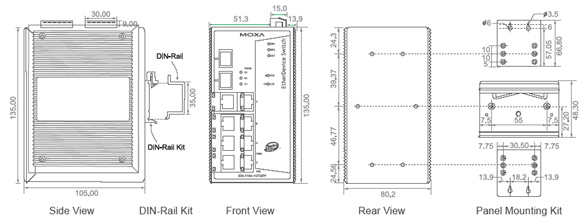

Размеры
(unit = mm)
|
|
