Управляемые индустриальные Ethernet коммутаторы
MOXA EtherDevice™ Switch
EDS-508
|
8 портовые
резервируемые управляемые Ethernet коммутаторы |
Fast Ethernet
резервируемое кольцо (< 300 ms)
Для
автоматизации промышленных приложений,
избыточность является всегда важной
особенностью, которая позволяет
увеличить надежность вашей системы
автоматизации. MOXA EtherDevice™ Switch EDS-508
оснащен избыточными функциями
резервирования, протокол которых
получил название "Turbo Ring" ("Турбо
кольцо"), разработанное компанией MOXA.
Эта способность оборудования, позволяет
коммутатору перейти на резервный путь
при выходе из строя любого сегмента сети,
причем за очень минимальное время 300 мс.
|
Объединение
нескольких Турбо колец для
распределенных приложений
Для некоторых
распределенных систем может быть
неудобным объединение всех устройства
системы в единое большое кольцо с
резервирование, потому как устройства
могут быть сильно разнесены
территориально. В этом случае можно
создавать локальные кольца с
резервированием, связанные друг с
другом.
|
IGMP Snooping для
фильтрации группового трафика
IGMP (групповой
протокол управления Internet), один из
важных протоколов для индустриальной
автоматизации, он может быть
использован при работе по Ethernet
совместно с field bus протоколами, такими
как Allen-Bradley EtherNet/IP, Siemens Profibus и Foundation Fieldbus
HSE. Эти промышленные протоколы Ethernet
используют модель издателя/подписчика (publisher/subscriber)
в групповых пакетах для оптимизации

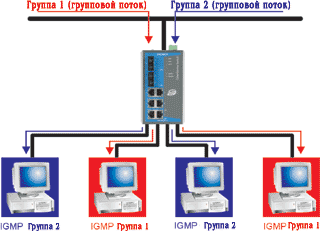

сети с большим трафиком. IGMP обеспечивает
способность направлять групповой
трафик только в те конечные пункты,
которое необходимы, уменьшая общую
нагрузку на Ethernet сеть.
|
Технология

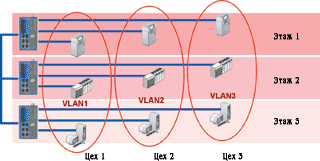

VLAN упрощает планирование сети.
VLAN - группа
устройств, которые могут располагаться
где угодно в сети, но которые
связываются, как будто они находятся в
одном и том же физическом сегменте сети.
VLAN могут быть использованы для того,
чтобы сегментировать вашу сеть без
ограничения по физическим соединениям,
накладываемым традиционным сетевым
проектом. Кроме, поскольку все системы
автоматизации включают определенные
устройства, которые должны быть
защищены из несанкционированного
доступа, очень важно иметь некоторый тип
системы аутентификации, что только
позволяет разграничить пользователей
имеющих доступ к системе. Если
устройства принадлежат разным VLAN, то они
не смогут связаться друг с другом, что обеспечивает
дополнительную безопасность и защиту из
нежелательного вмешательства или
избыточного трафика. Стандарт IEEE 802.1Q и
протокол GVRP могут изменять параметры
взаимодействия, оставляя VLAN в целой сети.
|

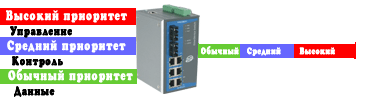

QoS
увеличивает определенность
Quality of Service (QoS)
- качество услуги - обеспечивает
присваивание приоритетов трафика, для
того чтобы наиболее важные данные
передавались первоочередно и
предсказуемо. Серия EDS-508 может проверить
IEEE 802.1p/1Q layer 2 CoS теги и даже инфомацию layer 3 TOS
для обеспечения классификации целой
сети. Серия EDS-508 с возможностью QoS
улучшает производительность
индустриальной сети и повышает
определенность передачи данных для
критических областей применения.
|
Ограничение ширины
полосы, как средство предохранения от
перегрузки сети
Любое
устройство в сети не должно иметь
неограниченную ширину полосы пропускания,
особенно когда это происходит в
результате сбоя в работе устройства.

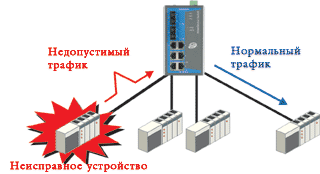

Наиболее известная проблема в этой
связи - это широковещательные "штормы",
вызванные установкой неправильной
топологии сети или сбоями в
функционировании устройств. Серия
EDS-508 может не только предохранить от
широковещательных "штормов", но и
также позволяет правильно
сконфигурировать диапазон unicast/multicast/broadcast
пакетов, и таким образом, предоставить
администратору полный контроль над
шириной полосы, для того чтобы
предохранить сеть от перегрузки.
|
Блокировка
порта для авторизации доступа к специфицированным
MAC адресам
Серия
EDS-508 может назначать защищенные
статические MAC адреса для спецификации
портов. Используя функцию блокировки (замка
- Lock), заблокированные порты не могут
читать другие адреса и могут передавать
данные только инициализированным
статическим MAC адресам, что обеспечивает блокировку от
нежелательного вторжения и
использования.
|

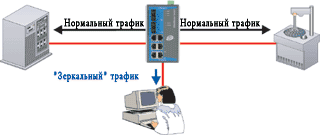

"Зеркальные"
порты для online проверки состояния
В
некоторых случаях индустриальная сеть
становится очень большой и трудно
достичь ожидаемого уровня связи между
устройствами и хостом. Промышленные
приложения используют большее
количество команд-ответов, чем при
обычной файловой передаче данных в
офисных сетевых средах. Это означает,
что когда происходит начальная установка
промышленной Ethernet сети, инженерам
автоматизации возможно требуется
оценить взаимодействие между портом
устройства и компьютером хоста. Серия
EDS-508 предоставляет возможность
создать "зеркальный" порт для
проверки того, что система ведется себя
так, как ей предписано.
|
Автоматические
предупреждения по событиям
Поскольку
промышленные Ethernet устройства часто
расположены в территориально удаленных
точках сети, такие устройства не всегда
располагают информацией о состоянии
сети. Это означает, что промышленные
Ethernet коммутаторы, которые соединяют эти
устройства в управляющей сети, должны
принять ответственность за обеспечение
работоспособности системы с аварийными
сообщениями в реальном времени. Даже
если сервис инженеры находятся в
производственных цехах, им необходимо
время для принятия решения об
устранении неисправностей. EDS-508
снабжают этой информаций инженеров
постоянно (в реальном времени) и при
наступлении определенных событий.
Традиционный путь определение
статуса устройства состоит в том, что
эти устройства периодически
опрашиваются, но это происходит уже не
"в реальном времени". Путь
достаточный но не эффективный.
Предупреждающее сообщение должно быть
инициировано событиями. Рассмотрим
несколько примеров:
Предупреждения
по электронной почте
Серия
EDS-508 может посылать предупреждающие
сообщения по электронной почте, когда
обнаружено событие для обеспечения
системных инженеров аварийными
сообщениями в реальном времени.
События
на коммутаторе
|
События
на портах
|
"Холодный"
старт
|
"Горячий"
старт
|
Восстановление
соединения
|
Питание включено/выключено
|
Ошибка
аутентификации
|
Обрыв соединения
|
Изменение
топологии
|
Изменение
конфигурации
|
Превышение трафика
|

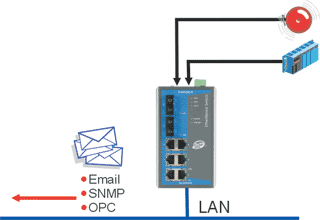

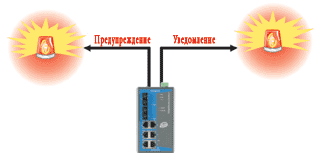

Предупреждение на релейных выходах
Серия EDS-508
имеет два релейных выхода для быстрого
предупреждения обслуживающего
персонала о наступлении аварийных
ситуаций.
Цифровые входы для интеграции с другими
сенсорами
EDS-508 имеет два
цифровых входа для подключения
автоматических устройств уведомления о
событиях для отправки e-mail
предупреждений, формиррования SNMP
прерываний или уведомления OPC.

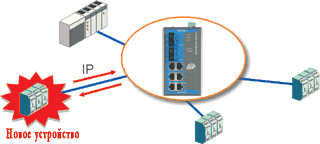

Замена
неисправных устройств
Для того, чтобы сократить
усилия, требующиеся при многократном
конфигурировании IP адресов, серия EDS-508
имеет DHCP/BootP сервера и поддерживает
протокол RARP для автоматической
установки IP адресов для подключенных
Ethernet устройств.
Быстрое
восстановление линии
Для обычного
коммерческий Ethernet время переключения
может быть от 3 до 5 минут, если
устройство было перемещено в сети. Но
время восстановления даже 3 минуты -
абсолютная вечность для промышленных
приложений. Запатентованная МОХА
технология Line-swap fast recovery (быстрое
восстановление) обеспечивает время
восстановления менее 1 секунды что очень
важно для индустриальных коммуникаций.

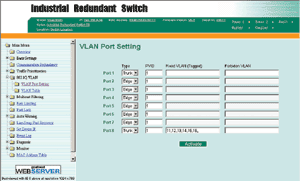

Простые средства конфигурации на основе
броузера
Серия
EDS-508 может быть легко сконфигурирована
по сети с использованием web броузера, Telnet
консоли или специализированной Moxa Windows
утилиты. Кроме этого, пакетный
Конфигуратор MОХА может быть
использован для загрузки и копирования
параметров конфигурации одновременно
для многочисленных устройств EDS-508 .
Сетевое управление с помощью SNMP-OPC
сервера
Программное обеспечение SNMP OPC Server
позволяет конвертировать SNMP в OPC формат.
Вертикальная интеграция информации SNMP
управления в существующие OPC SCADA
базирующиеся пакеты позволяет клиентам
устанавливать Ethernet сетевые приложения
управления (SNMP) интегрировано с
существующими приложениями визуального
наблюдения и управления.
|

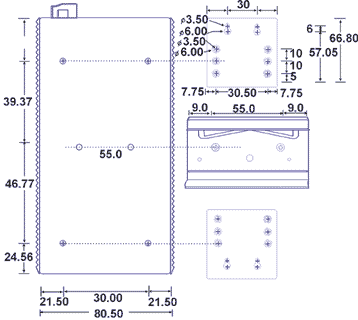

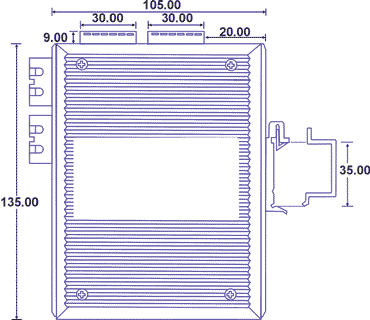

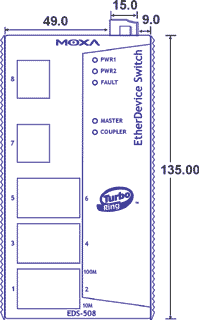

Размеры (в мм)
