Неуправляемые индустриальные Ethernet коммутаторы

Серия MOXA EDS-2018-ML

16+2G Uplink портовые неуправляемые Ethernet коммутаторы

Спецификация | И нформация для заказа | PDF файл описания на английском языке | Отправить запрос

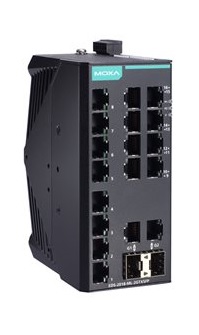

Неуправляемые Ethernet коммутаторы - MOXA EDS-2018-ML

Промышленные коммутаторы Ethernet серии EDS-2018-ML имеют шестнадцать медных портов 10 / 100M и два 10/100/ 1000BaseT (X) или 100/1000BaseSFP комбинированные порта, которые идеально подходят для приложений, которым требуется конвергенция данных с высокой пропускной способностью. Более того, чтобы обеспечить большую универсальность для использования с приложеничми из разных отраслей, серия EDS-2018-ML также позволяет пользователям включать или отключать функцию качества обслуживания (QoS), широковещательная защита от шторма и функция сигнализации обрыва порта с помощью DIP-переключателей на внешней панели.
Серия EDS-2018-ML имеет резервные входы питания 12/24/48 В постоянного тока, монтаж на DIN-рейку и возможность высокого уровня EMI / EMC. В дополнение к его компактным размерам, серия EDS-2018-ML прошла 100% тест на приработку, чтобы гарантировать надежную работу в полевых условиях. Серия EDS-2018-ML имеет стандартный диапазон рабочих температур от -10 до 60 ° C, также доступны модели с широким диапазоном температур (от -40 до 75 ° C).

Особенности

2 Gigabit uplinks с гибким дизайном интерфейса для агрегирования данных с большой пропускной способностью
Поддержка QoS для обработки критически важных данных в условиях интенсивного трафика
Предупредительный релейный выход по отключению питания и сигнализации об обрыве порта
IP30 металлический корпус
Двойные входы 12/24/48 В постоянного тока для резервирования питания

IРабочий диапазон температур от -40 до 75°C (модели -T)

Спецификации

Технология

Стандарт

IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT (X)
IEEE 802.3ab для 1000BaseT (X)
IEEE 802.3z для 1000BaseX
IEEE 802.3x для управления потоком
IEEE 802.1p для класса обслуживания

10/100BaseT (X) порты (разъем RJ45)

16
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed

Комбинованые порты (10/100/1000BaseT(X) или 100/1000BaseSFP+)

2
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed

Свойства коммутатора

Тип обработки

Store and Forward

Размер таблицы MAC

8 К

Размер буфера пакетов

4 Мбіт

Интерфейс ввода / вывода (Контактные каналы сигнализации)

Релейный выход с пропускной способностью по току 1А при 24В постоянного тока

Переключатели

Защита от широкоплосного "шторма", Quality of Service (QoS) и cигнализация об прерывании порта

Питание

Входное напряжение

12/24/48 VDC (9.6 до 60 VDC)

Потребление

0.277 A @ 24 VDC

Подключение

1 сьемный 6 контактный терминальний блок

Защита по току от перегрузки

Есть

Защита от неправильной полярности

Есть

Механические

Корпус

IP30 защита, металлический корпус

Размеры

58 x 135 x 95

Вес

683 г

Установка

DIN-Rail, пнастенное крепление (опционально)

¤ Окружающая среда
Рабочая температура	EDS-2018-ML-2GTXSFP: -10 до 60°C EDS-2018-ML-2GTXSFP-T: -40 до 75°C
Температура хранения	от -40 до 85°C
Относительная влажность	от 5 до 95% (без конденсату)

¤ Сертификаты
Безопасность	UL 61010-2-201, EN 62368-1 (LVD)
EMI	CISPR 32, FCC Part 15B Class A
EMC	EN 55032/35
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Удар	IEC60068-2-27
Свободное падение	IEC60068-2-32
Вибрации	IEC60068-2-6
Traffic Control	NEMA TS2
Управление на ж/д	EN50121-4

MTFB

1,776,132 часов
База данных: Telcordia (Bellcore), GB

Информация для заказа

EDS-2018-ML-2GTXSFP

Неуправляемый индустриальный коммутатор с 16* 10/100BaseT(X) и
2* 100/1000BaseSFP+ портами в металлическом корпусе, рабочая температура от -10 до 60°C

EDS-2018-ML-2GTXSFP-T

Неуправляемый индустриальный коммутатор с 16* 10/100BaseT(X) и
2* 100/1000BaseSFP+ портами в металлическом корпусе, рабочая температура от -40 до 75°C

Дополнительно:

DIN-Rail блоки питания:
DR-4524	45W/2A DIN-Rail 24 VDC источник питания с универсальным от 85 до 264 VAC входом
DR-75-24	75W/3.2A DIN-Rail 24 VDC источник питания с универсальным 85 до 264 VAC входом
DR-120-24	120W/5A DIN-Rail 24 VDC источник питания с универсальным 88 до 132 VAC или 176 до 264 VAC входом (выбирается переключателем)
MDR-60-24	60W/2.5A DIN-Rail 24 VDC источник питания с универсальным от 85 до 264 VAC входом, рабочая температура от -20 до 70°C
MDR-40-24	40W/1.7A DIN-Rail 24 VDC источник питания с универсальным от 85 до 264 VAC входом, рабочая температура от -20 до 70°C

Крепление:
WK-46-01	Комплект для настенного крепления, 2 пластины, 8 винта, 46 x 66,8 x 2 мм
RK-4U	Комплект для крепления 4U 19”

Gigabit Ethernet модули, SFP-1G
Модели с рабочей температурой от 0 до 60°C
SFP-1GSXLC	Компактный трансивер (SFP) с 1000BaseSX, LC соединитель, 0,5 km, рабочая температура от 0 до 60°C
SFP-1GLSXLC	Компактный трансивер (SFP) с 1000BaseLSX, LC соединитель, 2 km, рабочая температура от 0 до 60°C
SFP-1G40BLC	Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C
SFP-1GLXLC	Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km, рабочая температура от 0 до 60°C
SFP-1GLHLC	Компактный трансивер (SFP) с 1000BaseLH, LC соединитель, 30 km, рабочая температура от 0 до 60°C
SFP-1GLHXLC	Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km, рабочая температура от 0 до 60°C
SPF-1GZXLC	Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km, рабочая температура от 0 до 60°C
SPF-1GEZXLC	Компактный трансивер (SFP) с 1000BaseEZX, LC соединитель, 110 km, рабочая температура от 0 до 60°C
SFP-1GEZXLC-120	Компактный трансивер (SFP) с 1000BaseEZX, LC соединитель, 120 km, рабочая температура от 0 до 60°C
SFP-1G10ALC	Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C
SFP-1G10BLC	Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C
SFP-1G20ALC	Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C
SFP-1G20BLC	Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C
SFP-1G40ALC	Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C
Модели с рабочей температурой от -20 до 75°C и от -40 до 85°C
SFP-1GSXLC-T	Компактный трансивер ( SFP) с 1000BaseSX, LC соединитель, 0,5 km, рабочая температура от -20 до 75°C
SFP-1GLSXLC-T	Компактный трансивер (SFP) с 1000BaseLSX, LC соединитель, 2 km, рабочая температура от -40 до 85°C
SFP-1GLXLC-T	Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km, рабочая температура от -40 до 85°C
SFP-1GLHLC-T	Компактный трансивер (SFP) с 1000BaseLH, LC соединитель, 30 km, рабочая температура от -40 до 85°C
SFP-1GLHXLC-T	Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km, рабочая температура от -40 до 85°C
SPF-1GZXLC-T	Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km, рабочая температура от -40 до 85°C
SFP-1G10ALC-T	Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm, рабочая температура от -40 до 85°C
SFP-1G10BLC-T	Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm, рабочая температура от -40 до 85°C
SFP-1G20ALC-T	Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm, рабочая температура от -40 до 85°C
SFP-1G20BLC-T	Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm, рабочая температура от -40 до 85°C
SFP-1G40ALC-T	Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm, рабочая температура от -40 до 85°C
SFP-1G40BLC-T	Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm, рабочая температура от -40 до 85°C

Fast Ethernet модули, SFP-FE
SFP-1FEMLC-T	Компактный трансивер (SFP) с 100Base multi-mode, LC соединитель, 4 km, рабочая температура от -40 до 85°C
SFP-1FESLC-T	Компактный трансивер (SFP) с 100Base single-mode, LC соединитель, 40 km, рабочая температура от -40 до 85°C
SFP-1FELLC-T	Компактный трансивер (SFP) с 100Base single-mode, LC соединитель, 80 km, рабочая температура от -40 до 85°C
