Медиаконверторы МОХА

 Серия ICF-1180I

 Индустриальные конверторы PROFIBUS в оптику


Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос


 Индустриальные конверторы PROFIBUS в оптику


Серия конверторов MOXA ICF-1180I используются для преобразования PROFIBUS сигналов из «меди» в оптику.
   Конверторы MOXA ICF-1180I увеличивают дальность передачи данных до 4 км (многомодовое волокно) или до 45 км (одномодовое волокно). MOXA ICF-1180I обеспечивает 2 KV изоляцию для PROFIBUS сигналов и два источника питания для обеспечения непрерывной работы PROFIBUS системы.

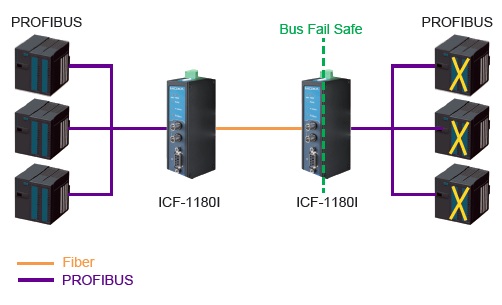

Отказоустойчивость PROFIBUS

  Когда PROFIBUS устройство неисправно или появляется ошибка в последовательном интерфейсе будет генерироваться электрический шум, в результате чего на шине появляются провалы. Традиционные медиаконвертеры позволит передавать этот шумовой сигнал и дальше через оптоволокно. Это могло бы нарушить передачу данных и привести к разрыву связи. В таких ситуациях, инженер не сможет найти поломку, так как PROFIBUS сеть перестает функционировать.

Чтобы предотвратить такие ситуации, MOXA ICF-1180I были разработаны так, чтобы обнаруживать и распознавать наличие шумовых сигналов. Если на шине возникают шумы с одной стороны, то этот шум не будет передаваться через MOXA ICF-1180I и не будет влиять на сегменты шины. Кроме этого, MOXA ICF-1180I сгенерирует оповещение о тревоге для инженеров по месту нахождения ошибки.



Автоматические / ручные настройки скорости передачи данных

  Конверторы серии MOXA ICF-1180I преобразовывают сигналы между PROFIBUS и оптикой. MOXA ICF-1180I обеспечивают скорость передачи от 9,6 кбит до 12 Мбит. Инженерам нет необходимости знать скорость передачи подключенного PROFIBUS устройства: MOXA ICF-1180I могут автоматически определять скорость передачи PROFIBUS устройства и использовать ее для передачи данных. Это очень удобная функция. Если же необходимо, то скорость передачи может быть установлена и на фиксированное значение, используя DIP-переключатели.



 Особенности
    Автоматическое определение скорости передачи, до 12 Мбит
    Сбои в PROFIBUS шине не вызывают прекращения функционирования сегмента
    Опция Fiber inverse
    Сигнал тревоги на релейном выходе
    2 KV galvanic isolation protection
    Сдвоенный вход по питанию
    Расширение PROFIBUS расстояния передачи до 45 км
    Доступна модель с расширенным температурным диапазоном от -40 до 75°C
     Спецификации
    Technology
    Стандарты IEC 61158-2 для PROFIBUS DP
    Интерфейс
    P1 порт STб оптическое волокно
    P2 порт PROFIBUS DP (DB9 female)
    Сигналы тревоги Один релейный выход с нагрузкой до 2 A @ 30 VDC (нормально открыт)
    Светодиодные индикаторы PWR1, PWR2, Ready, P1 Status, P2 Status
    DIP переключатели DIP 1 до 4: Установка скорости
    DIP 5: Мониторинг оптики
    DIP 6: Fiber inverse
    DIP 7/8: резерв
    PROFIBUS
    Скорость 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000 и 12000 Kbps
    Автоопределение скорости Да
    Изоляционная защита 2 KV
    Оптика
    Передача точка-точка Half duplex

    Физические характеристики
    Материал корпуса Металл
    Установка DIN-Rail, настенная (опциональный кит)
    Вес 180 г
    Размеры 30.3 x 70 x 115 мм
    См. подробнее ->>
    Окружающая среда
    Рабочая температура от 0 до 60°C - стандартные модели,
    от -40 до 75°C модели с расширенным температурным диапазоном
    (с индексом "T")
    Относительная влажность от 5 до 95% RH
    Температура хранения от -40 до 75°C
    Питание
    Питание От 12 до 48 VDC
    Соединитель Терминальный блок
    Защита линий питания Level 3 (2 KV) Surge Protection
    Токовая защита Да, 1.1 А
    Сертификаты
    Safety UL 508, EN 60950-1
    EMC CE, FCC Part 15 Subpart B Class A
    EMI EN 55022, Class A; EN 55024
    EMS EN 61000-4-2 (ESD) Level 3,
    EN 61000-4-3 (RS) Level 3,
    EN 61000-4-4 (EFT) Level 3,
    EN 61000-4-5 (Power Surge) Level 3,
    EN 61000-4-5 (Communication Surge) Level 3,
    EN 61000-4-6 (CS) Level 3
    Freefall IEC 60068-2-32
    Green Product RoHS, CRoHS, WEEE
     Информация для заказа
    ICF-1180I-M-ST Индустриальный конвертор PROFIBUS в оптику, multi-mode, ST соединитель, рабочая температура от 0 до 60°C
    ICF-1180I-M-ST-T Индустриальный конвертор PROFIBUS в оптику, multi-mode, ST соединитель, рабочая температура от -40 до 75°C
    ICF-1180I-S-ST Индустриальный конвертор PROFIBUS в оптику, single-mode, ST соединитель, рабочая температура от 0 до 60°C
    ICF-1180I-S-ST-T Индустриальный конвертор PROFIBUS в оптику, single-mode, ST соединитель, рабочая температура от -40 до 75°C
