 TCF-90


 Конвертор  RS-232 в оптику с питанием от Serial порта


Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос


 Конвертор RS-232 в оптику с питанием от Serial порта
 MOXA TCF-90 Конвертор RS-232/422/485 в оптику с питанием от сериального порта



     Серия MOXA TCF-90 - конверторы RS-232 в оптику, используются для обеспечения большего рабочего расстояния - с 15 м (RS-232) до 5 км (MOXA TCF-90-M, multi-mode) или 40 км (TCF-90-S, single-mode) и обеспечения устойчивости к EMI/RFI помехам.
   Серия MOXA TCF-90 может иметь питание от последовательного (Serial) порта или внешнего источника. Это отличное решение для приложений, когда канал передачи должен быть защищен от электрических помех, выбросов, молнии или химической коррозии. Оптический канал обеспечивает также более высокую безопасность передачи данных по сравнению с проводными и беспроводными, т.к. практически не существует возможности перехвата информации, передаваемой по этим каналам.


Конвертор RS-232 в оптику с питанием от Serial порта

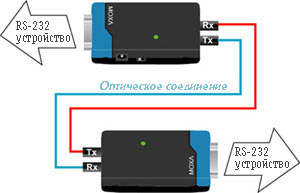

   Соединение устройств RS-232 с MOXA TCF-90 очень простое. Оптическая связь разработана для приложений, требующих большие расстояния, например, между соседними строениями. TCF-90 может быть использован для промышленных приложений и приложений требующих безопасной передачи данных.



Патентованная технология индикации питания порта
    Использование мультиметра для определения способности последовательного порта обеспечить достаточную мощность для питания устройств - не лучшее решение.  Встроенный "Указатель питания порта", разработанный для MOXA TCF-90 позволяет при подключении TCF-90 к целевому RS-232 порту протестировать достаточность мощности сигнала для питания устройства (переключатель SW4 устанавливается в правую позицию). Если индикатор светится - то TCF-90 получает достаточно мощности, в противном случае - понадобится подключить внешний блок питания к MOXA TCF-90.

Дополнительное питание
  В большинстве случаев для питания устройства достаточно питания с Serial порта, но в некоторых случая возможно применение питания от USB порта или внешнего источника.


Подробнее о MOXA TCF-90

 Особенности
Расширяют расстояние передачи RS-232 сигналов до:
 >>
до 40 км - Single mode: TCF-90-S
 >> до 5 км -  Multi mode: TCF-90-M
Питание от Serial порта
Компактный размер
Снижают интерференцию сигналов
Защищают от электрических и химических влияний среды
Обеспечивают скорость передачи до 921.6 Kbps.
 Спецификации
Последовательный интерфейс
Сигналы
TxD, RxD, GND
Разъем
DB9 female
Скорость
от 50 до 921.6 Kbps
Защита
15 KV ESD и оптическая 2.5 KV RMS до 1 минуты

Оптика
Соединитель
ST
Расстояние
TCF-90-S: Single mode до 40 km
TCF-90-M: Multi mode до 5 km
Тип кабеля
TCF-90-S: 8.3/125, 8.7/125, 9/125 или 10/125 μm
TCF-90-M: 50/125, 62.5/125, или 100/140 μm
Длина волны
TCF-90-S: 1310 nm
TCF-90-M: 850 nm
TX выход
Single-mode: > -5 dBm
Multi-mode: > -5 dBm
Чувствительность
TCF-90-S: -24 dBm
TCF-90-M: -20 dBm

Питание и окружающая среда
Рабочая температура
от 0 до 60°C
Относительная влажность
от 5 до 95% RH
Температура хранения
от -20 до 75°C
Размеры
42 x 80 x 22 мм
Вес
50 ± 5 г
Материал корпуса
ABS + PC
Питание
От 5 до 12 VDC и от порта RS-232 (TxD)
Потребление
20 mA @ 5 VDC
Сертификаты
CE Class B
FCC Class B
 Информация для заказа
TCF-90-M
Конвертор RS-232 в ST оптику Multi mode, 5 км,
питание от сериального порта
TCF-90-S
Конвертор RS-232 в ST оптику Single-mode, 40 км,
питание от сериального порта
Дополнительные аксессуары
CBL-USBAP-50
USB кабель питания (50 cm)
BL-F9M9-20
Male DB9 в female DB9 кабель для RS-232 (20 cm)
P/N: 1117000025500
Источник питания 230 VAC, 50 Hz Евро вилка
SC в SC оптические кабели
PA-MM(62.5)-2SC2SC-1M
1 м
PA-MM(62.5)-2SC2SC-3M
3 м
PA-MM(62.5)-2SC2SC-5M
5 м
PA-MM(62.5)-2SC2SC-10M
10 м
SC в ST оптические кабели
PA-MM(62.5)-2SC2ST-1M
1 м
PA-MM(62.5)-2SC2ST-3M
3 м
PA-MM(62.5)-2SC2ST-5M
5 м
PA-MM(62.5)-2SC2ST-10M
10 м
ST в ST оптические кабели
PA-MM(62.5)-2ST2ST-1M
1 м
PA-MM(62.5)-2ST2ST-3M
3 м
PA-MM(62.5)-2ST2ST-5M
5 м
PA-MM(62.5)-2ST2ST-10M
10 м
