Изумительно простое, программируемое решение по удаленному контролю устройств с последовательным интерфейсом, требующих подключения к Ethernet сетям.
Представление MOXA IP Serial Library (библиотека программирования
для устройств с последовательным
интерфейсом) для подключения и полного контроля над устройствами с последовательным интерфейсом через TCP/IP сети.
|
IP Serial Library (библиотека программирования
для устройств с последовательным
интерфейсом) устраняет
трудности программирования
связанные с "соединением" и
"полным контролем" устройств
с последовательным интерфейсом,
подключенных к TCP/IP сетям.
IP Serial Library обеспечивает:
- Простое сокет программирование
- Встроенные функции
автопересоединения
- Контроль параметров
последовательных устройств (статус
линии, сигналов прерывания и др.).
В прошлом, программное
обеспечение розетки для NPort DE-3xx
могло обеспечивать только передачу
и прием данных, но не имело
способности управления параметрами
устройств с последовательным
интерфейсом. Пользователям
необходимо было использовать
консоль, для чтобы настройки этих
параметров, что делало невозможным
объединение конфигурационных
функций и коммуникационных в том же
программном обеспечении.
Но теперь, серия NPort 5000 имеет
IP Serial Lib с мощными управляющими
функциями, которые делают
программирование очень простым.
Используя то же программное
обеспечение, пользователи могут интегрировать
функции передачи и управления,
такие как состояние линии, контроль
потока, функции восстановления и т.п.
IP Serial Lib - имеет встроенные функции
автопересоединения и делает сокет
программирование очень простым и не
требующим забот о прерываниях и
пересоединениях.
Краткие сравнения
предыдущего и нового решения:
Процедуры
|
Старое
решение (NPort DE-3xx)
|
| Шаг
1: |
Использование
консоли для установки IP и TCP Server mode |
| Шаг
2 |
Использование
консоли для установки
параметров последовательного
порта |
| Шаг
3: |
Модификация
программного обеспечения
пользователя для передачи
данных без возможности
контролирующих функций |
|
Новое
решение (NPort 5000 + IP Serial Lib.) |
| Шаг
1: |
Использование
консоли для установки IP и TCP Server mode |
| Шаг
2: |
Модификация
программного обеспечения
пользователя для передачи
данных с возможностью
всеобъемлющего контроля. |
Программирование
| Функции |
Старое
решение (NPort DE-3xx)
|
Новое
решение
(NPort 5000 + IP Serial Lib.) |
| Инициализация |
fd =
socket(AF_INET,
SOCK_STREAM, 0)
sin.sin_family = AF_INET;
sin.sin_port =
htons(data_port);
sin.sin_addr.s_addr =
inet_addr(server_ip); |
nsio_init(); |
| Подключение |
connect(fd,
&sin, sizeof(struct sockaddr)); |
nsio_open
(server_ip, port_index, timeouts); |
| Контроль
линии |
невозможно |
niso_ioctl(portid,
B9600,(BIT_8|STOP_1|P_NONE)); |
| Чтение-запись |
Num =
recv(fd, buf, len, 0)
Num = send(fd, buf, len, 0) |
num =
nsio_read(port_id, buf, len);
num = nsio_write(port_id, buf, len); |
| Закрытие |
close(fd); |
nsio_close(port_id); |
Что
такое IP Serial Library?
IP Serial Library библиотекой
функция для Windows с набором часто
используемых команд и
подпрограммами для устройств
с последовательным интерфейсом.
Серия NPort 5000 поставляется с IP Serial Library,
которая предназначена для
уменьшения сложности
программирования и снижения
расходов по программированию для устройств
с последовательным интерфейсом,
работающих в TCP/IP сетях. Например,
при помощи Telnet можно передавать
данные, но нельзя проверить или
конфигурировать параметры для устройств
с последовательным интерфейсом.
Когда прикладное программное
обеспечение должно изменить
параметры или послать сигнал
прерывания, чистый туннель данных
не может поддержать этот тип
прикладных требований.
Для
кого нужна IP Serial Library?
Для
программистов, которые знакомы с
последовательными коммуникациями,
IP Serial Library обеспечивается хорошо-разработанные
функциональные вызовы в том же
стиле, что и Moxa's PComm Library.
IP Serial Library изумительно проста
и легка в понимании. При
использовании VB, C или Delphi среды
программирования, Вы можете самостоятельно
запрограммировать ваше собственное
TCP/IP приложение со способностью
управления параметрами устройств с последовательным
интерфейсом.
Серверы устройства
NPort используют 2 TCP порта для связи
между NPort Real COM драйвером
хостового компьютера. NPort
использует порт данных и командный
порт для обеспечения чистой
передачи данных без необходимости
декодирования и кодирования. По
сравнению с использованием только
одного порта TCP, для управления
последовательным соединение (как,
например, RFC 2217), IP Serial Library
использует командный порт, чтобы
связи с программой пользователя NPort
без проблем любого декодирования
или кодирования.
IP Serial Library
пример
| char
nportip="192.168.1.10"; |
| char
buffer[255]; |
/*data
buffer, 255 chars */ |
| int
port = 1; |
/*1st
port */ |
| int
portid; |
/*
port handle */ |
| nsio_init(); |
/*initial
IP Serial Library */ |
| portid
= nsio_open(nportip, port); |
/*1st
port, nport IP=192.168.1.10 */ |
| nsio_ioctl
(portid, B9600, (BIT_8 | STOP_1 | P_NONE) ); |
/*set
9600, N81 */ |
| sleep
(1000); |
/*
wait for 1000 ms for data */ |
| nsio_read
(port, buffer, 200); |
/*
read 200 bytes from port 1 */ |
| nsio_close
(portid); |
/*
clost this serial port */ |
| nsio_end
(); |
/*
close IP Serial Library */ |
|
|
|
Ощутите мощь NPort 4511-
программируемого коммуникационного шлюза сегодня! |
|
Установите
NPort 4511 - программируемый конвертор
протоколов и вы получите замену
специализированному компьютеру,
причем все это в минимальном
размере сигаретной коробки - это уже
не мечта!
NPort 4511 - программируемый
коммуникационный шлюз является не
только программируемым сервером
устройств, но и микрокомпьютером с RS-232/422/485
интерфейсами, высокоскоростным Ethernet
и встроенными функциями
поддержки TCP/IP. NPort 4511 имеет
Software Development Kit (SDK) - комплект
программирования на языке C и
простые в использовании Windows utilities
для разработки собственных
приложений по преобразованию
протоколов, как, например, Modbus/TCP/RTU
или контроллеров ввода-вывода для
индустриальных приложений
автоматизации.
NPort 4511
особенности
- Поддержка 10/100M Ethernet, RS-232/422/485
интерфейсов и TCP/IP коммуникаций.
- Поддержка C
программирования, SDK и Turbo C для
разработки пользовательских
приложений
- Встроенная
поддержка TCP/IP протокола,
стандартная сокет библиотека, более
100 подпрограмм
- Встроенная
защита интеллектуальной
собственности
NPort 4511-ST Starter Kit
уже поставляется!
NPort 4511-ST Starter Kit предоставляет
Вам все что необходимо. Покупайте
его уже сегодня!
 |
Комплект кабелей и переходников содержит:
Ethernet cross-wired Cable, Serial Cable, Serial
Mini-adapter, DB9-тестер петли, DB9-Terminal converter
Software CD-Rom – компакт диск с ПО содержит:
SDK, Turbo C 2.01, документацию и более 20 примеров программ |
Комплект кабелей
NPort 4511 CD ROM
Источник питания
и переходников
с ПО
|
|
|
|
|

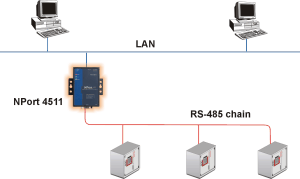

NPort 4511
4511 программируемый коммуникационный
шлюз в системах передачи электроэнергии |
|
Изделие: NPort 4511 Страна: Китай
Компания: Nanjing Zhong De Protection and Control System Co.
NPort 4511 заменяет специализированный компьютер обработки для релейных защитных устройств компании NARIgroup.
Nanjing Zhong De Protection and Control System Co., Ltd. - совместное предприятие National Electric Automation Research Institute (Nari Group) и Siemens. Zhong De заменила специализированный компьютер на NPort 4511, который принял на себя управление защитными релейными устройствами (7UT513) в управляющих системах силовыми подстанциями. Это привело к значительному удешевлению системы. Через NPort 4511 защитные реле подключаются к RS-485 интерфейсу, а через 1O/100 порт происходит управление всей системой, в том числе и через Internet. NPort 4511 за счет его программирования обеспечивает поддержку преобразования кодирования информации в соответствии с IEC 60870-5-103.
Преимущества:
- Замена персонального компьютера на NPort 4511, что снижает стоимость проекта и повышает его надежность и функциональность
- Снижение времени разработки и эксплуатационных расходов.
- Поддержка протокола стандартной сети передачи электроэнергии (IEC 60870-5-I03) (реализованного в NPort 4511) повышает конкурентоспособность проекта.
|
|
|
MOXA
Fiber в Ethernet конвертор ME60 сэкономит Вам 50% средств |
|
 MOXA
Media конвертор - это внешнее
устройство преобразующее 10/100Base-TX
интерфейс в 100Base-FX оптику, для
увеличения рабочего расстояния.
Оптические кабели становятся все
доступнее. Тем не менее, волоконно-оптический
кабель еще дорог, поэтому если
применить данное устройство,
которое использует только 1 кабель
вместо 2, то стоимость
инфраструктуры может быть
уменьшена в половину. Серия MOXA ME60
обеспечивает решение, которое
уменьшает ваши расходы до 50%!
Серия Moxa ME60 оптоволоконных
конверторов одномодового стандарта
(Single-Strand) поддерживает технологию WDM,
которая предполагает расположение
двух независимых каналов связи
данных, для передачи и приема данных
по одному одномодовому
волоконно-оптическому кабелю. Это
не только удваивает существующую
ширину полосы частот, но также
эффективно уменьшает ваши расходы
при развертывании новой волоконно-оптической
инфраструктуры.
|
|
|
Система контроля и управления
состоянием среды на полупроводниковом предприятии
Типичное
применение MOXA EtherDevice™ Server ED6008 |
Описание
Для полупроводниковой
промышленности, поддержание
безопасной рабочей среды является
наиболее важной задачей. Для
обеспечения качественного
производственного
процесса в пределах заданных параметров,
наладчики должны постоянно следить
за состоянием специализированных
газовых счетчиков, и при этом,
контролирующая сеть должна быть
эффективной и надежной.

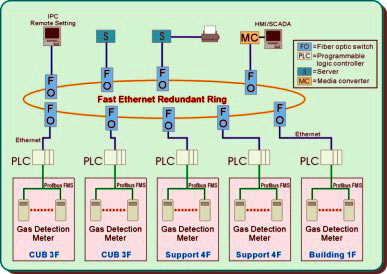

Система мониторинга
проиллюстрирована на рисунке ниже.
В ней используется опорная сеть с
резервированием (Ethernet Redundant Ring) и
ProfiBus FMS для подключения устройств
контроля, что позволило создать
высоконадежную сеть.
Сетевые
решения:
- Опорная сеть:
Полнодуплексная
Fast Ethernet сеть с использованием multimode
оптики, с
резервированием для всех
производственных помещений.
-
Fieldbus:
ProfiBus FMS Network
для подключения Field устройств/измерителей.
- SNMP OPC Server:
Простая интеграция сетевого
управления с HMI/SCADA программным
обеспечением.
Почему MOXA?
- Резервируемая сеть с временем
восстановления < 300 ms)
- Сетевые предупреждения по Email
или на Pager
- Простая установка и управление
через web-browser
- SNMP OPC Server -
простая интеграция сетевого
управления с HMI/SCADA
Примененное
оборудование:
|
ED6008-MM-SC
|
|
Другие
применения:
- Полиграфия
- Пищевая промышленность
- Автомобильная промышленность
- Химическая промышленность
|
|
|
|
Использование
устройств с последовательным интерфейсом при построении
информационно-поисковых сетей |
|
В оригинале статьи
рассмотрены решения многих проблем,
возникающих при построении больших информационно
- поисковых систем, разрабатываемых
Харбинским технологическим
институтом, Институтом
коммуникационных технологий и др. В

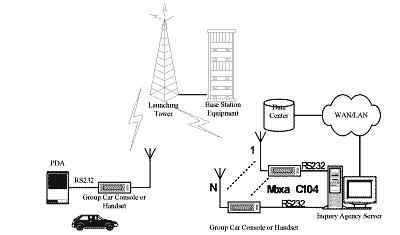

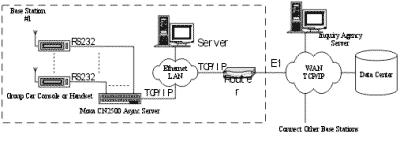

частности рассмотрены схемы такой
системы с использованием
беспроводных технологий, например
для полицейских. В этом переводе мы
остановимся только на рассмотрении
особенности использования
оборудования МОХА.
1. Для
удовлетворения запросов
полицейских (например, запрос из
базы данных информации о личности),
использующих PDA с
беспроводным доступом, в сотах
беспроводного доступа применены
мультипортовые платы с RS-232
интерфейсом MOXA
Smartio C104H, которые хорошо
зарекомендовали себя как надежные и
простые в использовании. Они
обеспечивают доступ небольшого
числа объектов к серверу данных
соты.
2. При большом количестве запросов
применен MOXA CN2500 Async Server,
который позволяет подключать
одновременно до 8-16 абонентов по
интерфейсу RS-232. Более того, наличие 10/100 Mbps Ethernet
позволяет построить распределенную
систему с использованием Internet
или через промежуточный роутер по Е1
выделенным линиям. Опыт
эксплуатации показал высокую
надежность и масштабируемость
такого решения.
3. Выводы
Построение и эксплуатация
таких сложных информационных
систем, как данная, показали очень
высокие качества продукции МОХА, ее
надежность и функциональность.
|
|
