Сентябрь 2005 года                                                                                                        www.moxa.com.ua

Заглавная статья
 - Исходные коды для протоколов преобразования Modbus для серии MOXA UC

Новинки продукции
 - EDS серия моделей "-ST" уже поставляется
 - Новая волоконно-оптическая кольцевая мода обеспечивает соединение "один к многим"
 - Подготовлен перевод описания новых устройств MOXA:  MOXA UC-7408 и MOXA NPort IA 5150/5250

Применения:
 - Автоматическая контроль и управление освещением мостов
 - Промышленный беспроводный Ethernet:
   использование MOXA AWK-1100 в системах управления вентиляцией шахт


 Заглавная статья:

 Исходные коды для протоколов преобразования Modbus

   Modbus - один из самых популярных протоколов для систем автоматизации. Фактически, наиболее традиционные управляющие системы и оборудование поддерживают или совместимы с протоколом Modbus. Для того, чтобы помочь клиентам МОХА освободить собственное время для разработки собственных прикладных программ, MOXA решила создавать образцы программ, в частности, преобразования протокола Modbus. Эта программа предназначена для демонстрации реализации программы конверсии протокола Modbus на платформе UC (серии встраиваемых компьютеров МОХА).

Для получения исходных кодов перейдите по этой ссылке
   Компании партнеры или разработчики программ, которые хотятся использовать серию UC - встаиваемых компьютеров для преобразования Modbus Serial/TCP могут загрузить образец кодов программы БЕСПЛАТНО.

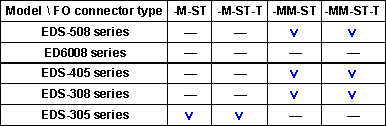

 EDS серия моделей "-ST" уже поставляется

   Одновременно с использованием разъемов Fiber Optic SC, многие клиенты используют на своих устройствах также и разъемы ST. Для того, чтобы удовлетворить потребности этих клиентов, MOXA теперь выпускает модели "-SC" коммутаторов EDS-305-M, EDS-308-MM, EDS-405-MM и EDS-508-MM. Как и предшествующие аналоги - "-SC" модели, новые модели "-ST" будут выпускаться самого высокого качества и надежности, что обеспечит Вашим приложениям безотказную и длительную работу.




 Новая волоконно-оптическая кольцевая мода обеспечивает соединение
 "один к многим".

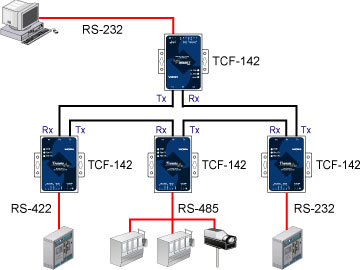

   Волоконно-оптические конверторы TCF-142-M V2.1 и TCF-142-S V2.3 поддерживают скорость передачи до
921.6 Kbps и обеспечивают подключение последовательных устройств к волоконному кольцу для связи их с другими устройствами.
   TCF-142 может использовать соединение "точка-точка" для соединения устройств или кольцевой способ, который позволяет связаться большому количеству последовательных устройств.


   Если ваши устройства работают в критических температурных средах, для этих целей могут быть использованы "широко-температурные" модели: TCF-142-M-T и TCF-142-S-T.

Новые особенности конверторов:
- соединение "точка-точка" или кольцевой способ
- скорость передачи 921.6 Kbps
- модели с расширенным температурным диапазоном.

 Подробнее о конверторах серии TCF-142
 http://www.moxa.com.ua/industrialethernet/products/mc/tcf142.htm

 Автоматическая контроль и управление освещением мостов

Введение
   На многочисленных дорогах в городах освещение включается как в целях безопасности, так и для украшения улиц и площадей. Один из примеров - освещение мостов, особенно значимых, которые видны за многие тысячи метров. Освещение мостов может быть использовано для того, чтобы подчеркнуть уникальность формы моста. С приходом надежных компьютеров стало возможным динамическое освещение, которое  позволяет использовать различные световые эффекты для привлечения внимания прохожих.
   До недавних пор, освещение моста было реализовано с использованием промышленного компьютера
(IPC- Industrial PC), элементы освещения к которому подключались с использованием RS-485 интерфейса. В этом случае, одна или более мультипортовых плат с последовательным интерфейсом устанавливались в этот компьютер.
   Недавно, появилось более эффективное и экономное решение - "встраиваемые компьютеры",например, серии МОХА UC-7400, которые имеет все необходимые возможности для использования в подобных приложениях. Например, несколько сот украшающих ламп установлены на одном из мостов Шанхая. Освещение управляется несколькими группами световых коммутаторов, подключенных к сетям RS-485. Специальные эффекты, такие как например, последовательная цепочка огней, мерцание и т.п. управляются коммутатором освещения. Для этого приложения, требовался управляющий компьютер имеющий не менее 4 портов RS-485 и который мог быть установленным в специальном боксе управления освещения моста.

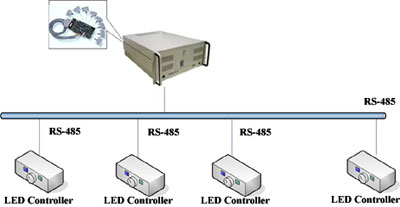

Предыдущее решение:
Индустриальный компьютер с мультипортовыми платами.

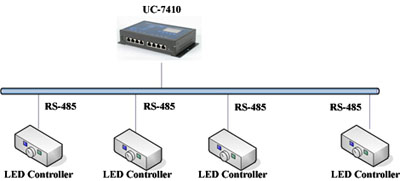

Новое решение:
MOXA встраиваемый компьютер:


Преимущества нового решения:
1. Небольшой размер, экономия занимаемого пространства.
2. Низкое потребление
3. Отсутствие вентиляторов, жестких дисков - более высокая надежность
4. Легкое программирование любых вариантов освещения
5. CompactFlash слот для наращивания памяти устройства
6. Многочисленные коммуникационные опции для построения гибких управляемых структур
7. Программируемость обеспечивает неограниченные возможности для системных интеграторов.

 Подробнее о встраиваемых компьютерах МОХА серии UC-7400
 http://www.moxa.com.ua/product/uc/uc-7400.htm

 Промышленный беспроводный Ethernet:
 использование MOXA AWK-1100 в системах управления вентиляцией шахт

   Традиционный путь решения систем управления вентиляцией состоял в использовании специализированных (PLC) контроллеров для диагностики, обнаружения дефектов и их устранения в подобных системах. Тем не менее, когда в системе управления возникают проблемы, обслуживающий персонал должен подключаться непосредственно к PLC контроллерам через последовательный интерфейс для поиска неисправностей и их устранения. Такой подход к эксплуатации, особенно для шахт, требовал много времени и больших эксплуатационных расходов.

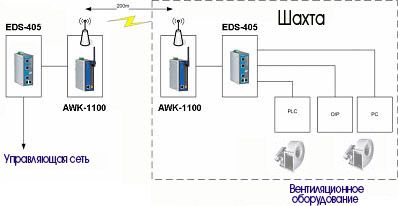

   Прогрессивный метод управления шахтными системами вентиляции предполагает комбинацию AWK-1100 (новый беспроводный MOXA AP/Bridge/AP клиент) и промышленного Ethernet коммутатора  (MOXA EDS-405). Как показано на рисунке, на каждой стороне имеется коммутатор и беспроводная точка доступа. В шахте  - PLC контроллер управляет системой вентиляции, а на поверхности - система управления контроллером становится доступной для контроля техническим персоналом шахты.

   С тех пор как применены две беспроводные точки доступа, устройства шахты становятся управляемыми с внешней LAN сети шахты.

 Подробнее о точках доступа AWK-1100
 http://www.moxa.com.ua/product/nport_wifi/awk_1100.htm

 Подробнее о промышленных Ethernet коммутаторах MOXA EDS-405
 http://www.moxa.com.ua/industrialethernet/products/eds/etherdevice_server_405.htm

 Подготовлен перевод описания новых устройств MOXA:

 MOXA UC-7408 -
 http://www.moxa.com.ua/product/uc/uc-7408.htm

 MOXA NPort IA 5150/5250
 http://www.moxa.com.ua/product/nport_new/np_5150ia.htm
