Декабрь 2006 года www.moxa.com.ua Содержание: |
||||||||||||||||||||||||||||||
Заглавная статья |
||||||||||||||||||||||||||||||
Сравнительная
таблица функций
Инвестиции в настоящая
и будущее: |
||||||||||||||||||||||||||||||

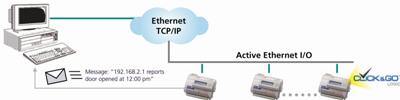

Click&Go: четыре шага к управлению вводом - выводом Логическое управление Click&Go является запатентованной технологией, разработанной MOXA. Это позволяет активному Ethernet В/В иметь интуитивный, логичный и понятный интерфейс. Click&Go прост в использовании и даже начинающий сможет сконфигурировать активный сервер Ethernet В/В всего в несколько шагов. С Click&Go, пользователи получают полное управление по обмену данными В/В - какая информация и куда должна быть послана. Это делает настройку сообщений В/В легкой. Возможность адресации данных многочисленный потребителям, также является преимуществом активного ввода-вывода. После определения инструкций для сервера В/В он будет способным функционировать независимо от управляющего компьютера - передавать информацию В/В и обеспечивать автоматизированное управление локальными выходными сигналами. Click&Go не только делает ваши сервера В/В умными, но также становится быстрее время реакции (50 мс по сравнению с 1 сек) и снижается сетевая нагрузка. Все это выполняется без любого программирования или специализированной подготовки благодаря интуитивному интерфейсу Click&Go's. Поскольку управляющие решения обычно осуществляются программистами, которые разрабатывают специализированные языковые приложения на языке C или PLC логике, Click&Go может быть немедленно использован каждым, кто понимает основные утверждения "If-Then" ("если-то"). С Click&Go, активный Ethernet В/В может быть полностью сконфигурирован в вашем сервере ioLogik E2000 всего за четыре легких шага: Шаг 1: Запустите ioAdmin, для доступа к Click&Go Шаг 2: Используя правила If-Then определите правила работы Шаг 3: Загрузите полученную логику в сервер Шаг 4: Запустите ioAdmin для активизаций операций активного дистанционного В/В. |
||||||||||||||||||||||||||||||

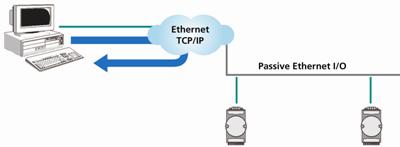

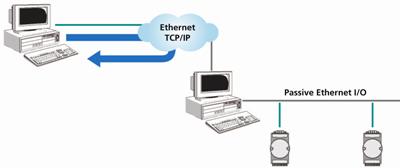

Сохраните до 80% стоимости разработки Традиционные дистанционные решения В/В основываются на PC контроллерах или хостовых компьютерах, обеспечивающих доступ к дистанционным сенсорам, и требую как минимум одного коммутатора. Это сумма может исчисляться до USD$1500 в дополнительных затратах на аппаратные средства, операционную система и SCADA программное обеспечение (суммы могут отличиться в зависимости от различных стран). Активный Ethernet В/В не требует отдельного компьютера, дополнительного программного обеспечения или программирования для выполнения операций В/В. Он предназначен для обеспечения всех функциональных назначений традиционных дистанционных систем В/В в одном пакете, и при этом обеспечивает прямую связь по Ethernet, локальное управление В/В и автоматизированный отчет о событиях В/В. Поскольку отдельный компьютер не потребовался, то следовательно нет издержек связанных с затратами на операционную систему, программное обеспечение SCADA. Также, активный Ethernet В/В разработан для легкой и простой установки даже начинающими, сохраняет как время так и деньги на специализированное программирование. Эти расходы могут быть уменьшенными на 80% по сравнению с аналогичными традиционными системами дистанционного В/В. |
||||||||||||||||||||||||||||||
Активный Ethernet ввод-вывод. Оборудование. MOXA производит две модели серверов В/В, которые поддерживают активные операции Ethernet В/В. MOXA ioLogik E2210 - обеспечивает цифровые входные и выходные каналы, а MOXA ioLogik E2240 - обеспечивает аналоговые входные и выходные каналы. Обе модели поддерживают активные операции Ethernet В/В и могут работать без управляющих компьютеров, обеспечивая полную совместимости с традиционным дистанционным В/В, имеют встроенную поддержку для Modbus/TCP, SNMP, TCP/IP и HTTP протоколов. Кроме того, MOXA предлагает RS-485 серверы В/В, которые могут послужить расширением для MOXA ioLogik E2210 и MOXA ioLogik E2240 для увеличения числа каналов В/В.
|
||||||||||||||||||||||||||||||
Новинки продукции МОХА |
||||||||||||||||||||||||||||||
Новые 2- и 4-портовые USB-в-serial хабы с optical isolation MOXA сообщает, что новые устройства MOXA UPort 1250, MOXA UPort 1250I и MOXA UPort 1450I, которые завершают серию MOXA UPort - USB-в-serial устройств будут доступны с 29 декабря 2006 года. MOXA UPort 1250 и MOXA UPort 1250I - 2 портовые устройства, которые включают стандартные характеристики MOXA UPort, как например, RS-232/422/485 последовательный интерфейс, скорость передачи до 921.6 Kbps, встроенную 15 KV ESD защиту и совместимость с USB 2.0. Эти новые USB устройства являются идеальным выбором для приложений с последовательным интерфейсом. MOXA UPort 1250I и MOXA UPort 1450I - модели с оптической изоляцией. Каждый порт имеет 2 KV DC оптическую защиту. Эти устройства востребованы как коммерческих. так и промышленных приложениях связи. Оптическая изоляция устраняет эффект выбросов в электрических цепях. Если эти выбросы дома или офисе могут вызвать только потерю данных, то в промышленных приложениях может произойти отключение сборочного конвейера или целого завода. При неблагоприятных сценариях может произойти выход устройств из строя. Имея оптическую изоляцию UPort 1250I и UPort 1450I не только обеспечивают дополнительными COM портами для подключения устройств, но также помогают защищать Ваше оборудование от аварийных электрических пиков и выбросов. |
||||||||||||||||||||||||||||||
MOXA EDS-516A - новый 16-портовый индустриальный, управляемый, Ethernet коммутатор Новый MOXA EDS-516A - 16 портовый управляемый Ethernet коммутатор с 16 Fast Ethernet портами - экономичное решение для промышленных Ethernet сетей. С поддержкой технологии Fast Ethernet Redundant Turbo Ring (время восстановления < 300 мс), EDS-516A увеличивает надежность и скорость сетевой архитектуры. EDS-516A также поддерживает интеллектуальные сетевые функции управления, включая QoS, IGMP Snooping/GMRP, VLAN, Port Trunking, SNMP V1/V2c/V3, IEEE 802.1X и https/SSL. EDS-516A начнет поставляться с конца декабря 2006 года. Особенности - 16 Fast Ethernet портов медных или оптических - Поддержка Turbo Ring (время восстановления < 300 мс), RSTP/STP (IEEE802.1W/D) для Ethernet избыточности - Поддержка QoS, IGMP snooping/GMRP, VLAN, LACP, SNMP V1/V2c/V3, RMON - Управление полосой пропускания (Rate Limiting for bandwidth management) для предотвращения перегрузки сети - Поддержка IEEE802.1X и https/SSL для повышения сетевой безопасности Информация для заказа :
|
||||||||||||||||||||||||||||||
Дебют RS-485 remote I/O серверов удаленного ввода-вывода (remote I/O) RS-485 интерфейс все еще используется в компьютер - базирующихся системах управления и сбора информации. Для обеспечения расширения устройств ввода-вывода для этих систем, MOXA предлагает новые сервера - ioLogik R2000 (RS-485). Новые серверы ioLogik R2000 могут быть также использованы как модули расширения для ioLogik E2000 - Ethernet серверов ввода-вывода.
RS-485 сервер В/В
ioLogik R2000 может быть использован в двух
типах сценариев применения. |
||||||||||||||||||||||||||||||
C библиотеки программирования для серверов В/В теперь поддерживают и Linux MOXA сообщает, что MXIO - библиотека программирования уже доступна и для Linux платформы. Эта библиотека поддерживает все типы ioLogik, включая ioLogik E2000 - активные сервера Ethernet В/В, а также ioLogik R2000 - дистанционных серверов В/В и ioLogik 4000 - модульных серверов В/В. Программисты теперь могут использовать библиотеки для доступа к данным В/В и активным сообщениям Ethernet В/В по Ethernet, TCP/IP и RS-485 сетям. В отличие от традиционных решений, доступ к цифровым и аналоговым данным В/В легко может быть получен с использованием IP адреса и канального номера. Modbus адрес не требуется вычислять. MXIO - библиотека программирования будет доступна с 31 декабря 2006 с сайта MOXA. Поддерживаемые операционные системы: - Fedora Core 4, 5, 6 - Redhat 9 - Mandrake 9.1, 2006 - Suse 10 |
||||||||||||||||||||||||||||||
Применения продукции МОХА |
||||||||||||||||||||||||||||||

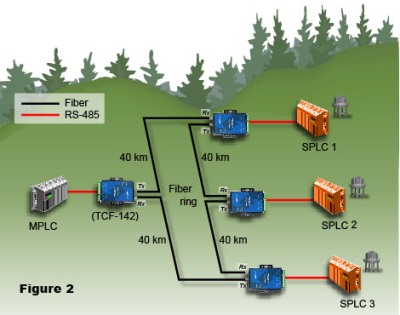

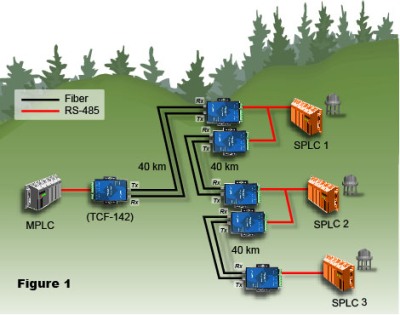

TCF-142 снижают стоимость проекта при мониторинге устройств В некоторых гористых местностях источники воды и резервуары для ее хранения значительно территориально разнесены от населенных пунктов, которые потребляют питьевую воду. Источники и резервуары оснащены автоматикой, которая использует RS-485 интерфейс для связи, но его рабочее расстояние не достаточно, для для связи с управляющими контроллерами. Типичным решением в этой ситуации является использование конверторов интерфейса RS-485 в волоконно-оптический интерфейс для расширения рабочего расстояния. Для multi-drop RS-485 сетей, PLC узлы должны быть подключены друг к другу цепочкой (chain) с использованием конверторов на обоих концах. Каждый узел, следовательно, требует двух конверторов. Между каждым из узлов используется пара волоконно-оптических кабелей - один для передачи, и один - для приема (см. Figure 1). MOXA предлагает более простой и экономически выгодный способ использования конверторов TCF-142 - кольцо. В этом решении MOXA, каждый PLC узел требует только одного конвертора, а связь между соседними PLC осуществляется только по одному волоконно-оптическому кабелю. Это решение значительно снижает затраты как на оборудование, так и на используемый волоконно-оптический кабель. Кольцо размещается таким образом, что данные передаются в одном направлении по кольцу от каждого узла. Установка такого решения также значительно проще, поскольку не требуется сложное конфигурирование. (см. Figure 2) Кроме того, TCF-142-S V3.1 может передавать данные на расстояние до 40 km (по сравнению с 20 km, поддерживаемыми другими конверторами). Это решение, может быть отличным типовым решение в случаях, когда необходимо объединять различные RS-485 устройства на длинных расстояниях (как например, между соседними водонапорными башнями). Преимущества конверторов MOXA TCF-142: - Поддержка соединения "кольцо" и "точка-точка" - Расширение рабочего расстояния до 40 km для RS-232/422/485 сигналов (TCF-142-S V3.1) - Скорость передачи до 921.6 Kbps - Входное напряжение от 12 до 48 VDC - Широкий температурный диапазон : от -40 до 75°C - Небольшой размер.
|
||||||||||||||||||||||||||||||

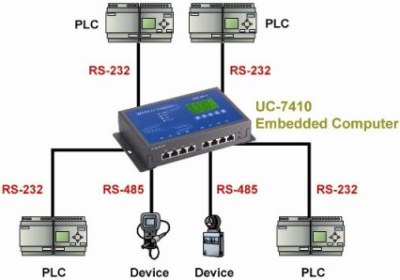

MOXA UC-7410 повышают эффективность управления в реальном времени PLC - наиболее общее решение, используемое во многих промышленных применениях. Возможность их программирования и объединение многих устройств - особенно полезная функция для промышленных системах автоматизации. Тем не менее, есть несколько недостатков с которым часто сталкиваются разработчики при использовании традиционных PLC решений : - Не всегда возможно получение данных в реальном времени от подключенных устройств - Программирование PLC усложнено и требует значительного времени, людских ресурсов - Подключенные устройства не всегда поддерживают стандартные протоколы, например, RS-485. С появлением на рынке MOXA UC-7410 - встраиваемых компьютер, все эти недостатки могут быть устранены. Например, на одной из электрических подстанций в Китае PLC были успешно заменены. Программируемая платформа MOXA UC-7410 позволяет использовать их для преобразования протоколов и простой связи между различными устройствами. Данные от каждого из подсоединенных устройств в реальном времени могут быть собраны непосредственно на UC-7410. RS-232/422/485 устройства поддерживаются непосредственно встраиваемым компьютером и не требуют преобразования интерфейсов. Для устройств с специфическими протоколами UC-7410 может осуществлять программное изменение протоколов. Таким образом, применение MOXA UC-7410 - идеальное решение для приложений промышленной автоматизации.
Преимущества
MOXA UC-7410: |
||||||||||||||||||||||||||||||

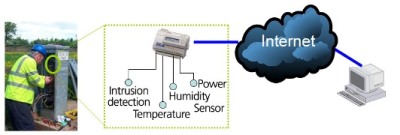

Active Ethernet сервера ввода-вывода открывают новый подход к управлению Придорожные шкафы управления содержат оборудование, которое обслуживает устройства конкретной района. Различные устройства, как например, устройства управления движением или телекоммуникационное оборудование, может быть установлен в таких шкафах. Традиционно придорожные шкафы использовались первоначально для обслуживания сельских и территориально удаленных районов, но теперь они стали появляться и в городах. Независимо от того управляют ли они движением на шоссе или светофорами, придорожные шкафы стали появляться почти везде. Традиционно, дистанционные серверы В/В или PLC были установлены для проверки оборудования, расположенного в придорожных шкафах. Тем не менее, для Ethernet базирующихся систем, которые применяются сегодня повсюду, это означало, что необходимо приобретать новые Ethernet модули для этих контроллеров. Второй особенностью стала необходимость разработки специального программного обеспечения для проверки всех каналов В/В. Все эти проблемы могут быть теперь решены используя MOXA активный Ethernet В/В, который становится новым понятием архитектуры Ethernet В/В. С активным Ethernet В/В, MOXA вводит новую характеристику автоматического уведомления о статусе В/В, устраняющего необходимость, чтобы постоянного опроса устройств В/В. Интуитивный интерфейс Click&Go используется для простой конфигурации управляющей логики и может также обеспечивать простое локальное управление. Почему MOXA: - Активный Ethernet В/В без постоянного опроса устройств В/В - Локальное управление с использованием Click&Go логики - Поддержка различных типов В/В - Простые в использовании библиотеки MXIO. |
||||||||||||||||||||||||||||||
Серверы
последовательных устройств MOXA NPort 6000
были выбраны компанией
SICK, так как они оказались
способными подключать SICK
сканеры к Ethernet сети, что не могло
обеспечить ранее используемое
оборудование. Простота поддержки любой
нестандартной скорости передачи,
включая и 500 Kbps, что используется в SICK
сканерах, стало ключевым
преимуществом для данного решения.
Кроме того, индустриальный сервер
безопасности NPort 6000 гарантировал
надежную и безопасную передачу данных,
что позволяет предотвратить
перехват данных. |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
Новости МОХА |
||||||||||||||||||||||||||||||
Мультипортовые платы и сервера устройств MOXA сертифицированы для Windows Vista™ Пресс-релиз Shing-Tien, Taiwan 1 декабря 2006 — MOXA Technologies получила сертификат на мультипортовые платы и сервера устройств от Windows Hardware Quality Laboratories (WHQL) для работы под управлением Windows Windows Vista™ x86 и x64, что делает MOXA первым в мире производителем оборудования, имеющего сертификат на данную группу оборудования. Windows Vista™ Microsoft - самое последнее издание операционной системы Микрософта Windows. Выход ее запланирован уже в скором времени. Как и предшествующие издания Windows - Windows Vista™ должна стать доминирующей платформой для компьютеров во многих странах и, поэтому, многие компании уже приспосабливают программное обеспечение и аппаратные средства для работы с этой операционной системой. Для того, чтобы гарантировать полный переход на Windows Vista™ для потребителей продукции MOXA, полученный сертификат для Windows Vista™ удостоверяет и гарантирует совместимость оборудования MOXA с этой ОС. Предшествующие издания Windows допускали неограниченную установку аппаратных средств, которые не были сертифицированы Микрософт, просто уведомляя пользователей о необходимости наличия цифровой подписи. Одного в Windows Vista™ вводятся более строгий меры безопасности и издание x64 запретит установку не удостоверенных Microsoft аппаратных средств. Из-за боязни прохождения испытания для Microsoft Windows Vista™, MOXA - пока единственный поставщик оборудования, который способен предложить на рынок Windows сертифицированные под Vista многопортовые платы с последовательным интерфейсом и сервера устройств с последовательным интерфейсом. Сертификат Windows Vista™ гарантирует пользователям продукции MOXA непрерывную, надежную работу оборудования MOXA при переходе на эту новую операционную систему Microsoft. Сертифицированное под Windows Vista™ оборудование MOXA Technologies: Серия мультипортовых плат : - PCI Express - PCI Multiport - Universal PCI Серия мультипортовых плат MOXA Technologies -->> http://www.moxa.com.ua/menu_2005/mb/men_multiport_all.htm Serial-в-Ethernet сервера: - Сервера безопасности - Сервера устройств с последовательным интерфейсом - Встраиваемые модули с последовательным интерфейсом - Терминальные сервера - Беспроводные сервера устройств с последовательным интерфейсом. Serial-в-Ethernet сервера MOXA Technologies -->> http://www.moxa.com.ua/menu_2005/se/men_se_serv_all.htm О
