Серия MGate™
5118
1
портовые CAN-J1939 в Modbus / PROFINET / EtherNet / IP шлюзы
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
| 8 и 16 портовые резервируемые Modbus шлюзы |
|
|
Шлюзы серии MGate 5118 поддерживают протокол J1939 SAE, который базируется на шине CANBus (Controller Area Network). SAE J1939 используется для осуществления связи и диагностики компонент транспортных средств, генераторов, дизельных двигателей, а также компрессоров, тяжелых грузовиков промышленности и резервных источников питания. В настоящее время принято использовать блок управления двигателем (engine control unit - ECU), чтобы контроля этими видами устройств, и все больше и больше приложений используют программируемые логические контроллеры для автоматизации технологических процессов мониторинга состояния J1939 устройств, подключенных к ECU.
|
Шлюзы серии MGate 5118 поддерживают Modbus RTU/ASCII/ TCP, EtherNet/IP и PROFINET протоколы, которые наиболее часто используются в PLC приложениях . Устройства, поддерживающие протокол J1939 могут контролироваться и управляться с помощью PLC и SCADA систем, использующих протоколы Modbus RTU/ASCII/ TCP, EtherNet/IP и PROFINET. Используя MGate 5118
можно применять один и тот же шлюз в различных PLC средах.
| Особенности |
| ° |
Автообнаружение J1939 команд |
| ° |
Встроенный мониторинг трафика J1939 / Диагностика /
инструмент Live List |
| ° |
Поддержка преобразование J1939 в
RTU/ASCII/TCP, EtherNet/IP, PROFINET |
| ° |
Предназначены для использования в опасных зонах: C1D2,
ATEX, IECEx |
| ° |
Имеют MicroSD карты для конфигурации, резервного копирования
и дублирования, а так же журнал событий |
| ° |
2 кВ изоляция CAN шины и Modbus
последовательных портов |
| ° |
Модели с широкий диапазоном рабочих температур
от -40 до 75°C |
| ° |
Совместимы с IEC 62443-4-2. |
|
| Спецификации |
| °
Индустриальные протоколы |
| Протоколы |
SAE J1939, Modbus
RTU/ASCII/TCP, PROFINET, EtherNet/IP |
| Протоколы
преобразования |
• J1939
в Modbus RTU/ASCII (Master/Slave)
• J1939 в Modbus TCP (Client/Server)
• J1939 в EtherNet/IP (Scanner/Adapter)
• J1939 в PROFINET (I/O Device) |
| ° Ethernet интерфейс |
| Протоколы |
Modbus TCP (Client/Server), PROFINET (I/O device),
EtherNet/IP (Scanner/Adapter) |
| Число портов |
2
(1 IP адрес) |
| Скорость |
10/100 Mbps, Auto MDI/MDIX |
| Соединители |
RJ45
8 пин |
| Magnetic Isolation Protection |
1.5 KV встроенная |
| °
CAN-J1939 Serial интерфейс |
| Протокол |
SAE J1939 |
| Число портов |
1 |
| Соединитель |
Терминальный
блок 6 пин |
| Терминатор |
120 Ω |
| Защита |
2 kV |
| Скорость |
250 kbps и 500 kbps |
| °
Modbus Serial интерфейс |
| Протокол |
Modbus RTU/ASCII (Master/Slave) |
| Число портов |
1 |
| Стандарт |
RS-232/422/485,
программно выбираемый |
| Соединитель |
ТDB9 male |
| Pull
High/Low резисторы для RS-485 |
1 kΩ, 150 kΩ |
| Защита |
2 kV |
| °
Modbus Serial параметры |
| Биты данных |
8 |
| Стоп биты |
1, 2 |
| Управление потоком |
RTS/CTS,
RTS Toggle |
| Паритет |
None, Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 921.6 Kbps |
| °
Modbus Serial сигналы |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| ° Программное обеспечение |
| Протоколы |
TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), MIB-II, ARP, Telnet |
| Опции конфигурации |
Web console |
| Утилиты |
Device Search Utility (DSU) for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| Поддержка |
MXview, MXconfig, IEC 62443-4-2 |
| °
Физические характеристики |
| Материал корпуса |
Металл (IP30) |
| Вес |
589
г |

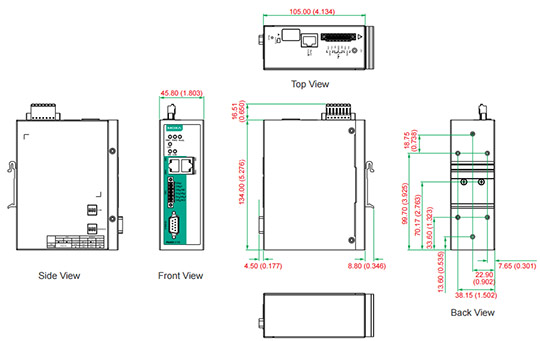

| Размеры |
45.8 x 105 x 134 мм |
|
| ° Окружающая среда |
| Рабочая температура |
от 0 до 60°C
- стандартная
от -40 до 75°C - Т модель |
| Температура хранения |
от -40 до 85°C |
| Относительная влажность |
от 5 до 95% RH |
| °
Питание |
| Питание |
от
12 до 48 VDC |
| Подключение |
Терминальный блок |
| Потребление |
• 416 mA @ 12 VDC
• 195 mA @ 24 VDC;
• 110 mA @ 48 VDC |
| ° Сертификаты |
| Safety |
EN 60950-1(LVD), UL 61010-2-201 |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 10 A/m |
| EMC |
CE, FCC |
| Hazardous Location |
Class I Division 2, ATEX, IECEx (Note: Certification is underway. Please contact a Moxa slaes representative for details.) |
| EMI |
CISPR 22, FCC Part 15B Class B |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
| |
| Информаци для заказа |
| MGate
5118 |
1 портовый шлюз J1939 в Modbus/PROFINET/EtherNet/IP, рабочая температура от 0 до 60°C |
| MGate
5118-T |
1 портовый шлюз J1939 в
Modbus/PROFINET/EtherNet/IP, рабочая температура от
-40 до 75°C |
| Дополнительно |
|
| Mini Female DB9 в Terminal Block |
|
|
| Настенный
комплект крепления |
|
| |
|
