Серия MGate™ MB3660
8 и 16 портовые резервируемые Modbus шлюзы
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
| 8 и 16 портовые резервируемые Modbus шлюзы |
 |
Серия резервируемых Modbus шлюзов MOXA MGate MB3660 (MB3660-8 и MB3660-16) предназначена для преобразования протоколов между Modbus TCP и Modbus RTU/ASCII. Они могут быть использованы для обслуживания до 256 TCP мастер / клиент устройств или до 128 TCP слейв / сервер устройств. Модель серии MGate MB3660 с изоляцией обеспечивает защиту до 2 кВ и идеально подходит для применения на энергоподстанциях.
|
Шлюзы MOXA MGate MB3660 предназначены для простого интегрирования протоколов Modbus TCP и RTU / ASCII сетей. Шлюзы серии MOXA MGate MB3660 обладают особенностями, которые делают сетевую интеграцию простой, настраиваемой и совместимой практически с любыми Modbus сетями. Для крупномасштабных Modbus развертываний шлюзы серии MOXA MGate MB3660 обеспечивают эффективное соединение большого числа Modbus узлов. Серия MOXA MB3660 может физически управлять до 248 последовательно подчиненных узлов для 8-портововых моделей и 496 подчиненных узлов для 16-портовых моделей (стандарт Modbus определяет идентификаторы Modbus от 1 до 247). Каждый из RS-232/422/485 портов может быть настроен индивидуально для Modbus RTU или Modbus ASCII работы и для различных скоростей, что позволяет оба типа сетей интегрировать с Modbus TCP через один Modbus шлюз.
Высокая производительность с инновационной технологий команд - обучения - Command Learning
Шлюзы серии MOXA MGate MB3660 поддерживают два режима связи: прозрачный режим и режим агента. При прозрачном режиме, шлюз преобразует команды из Modbus TCP в Modbus RTU / ASCII и наоборот или serial Master в serial Slave. Однако, поскольку только один запрос-ответ Modbus может быть выполнен в текущий момент времени, каждое из Modbus устройств должно ожидать свою очередь, что приводит к ухудшению производительности. Режим Агента предназначен для решения задачи, связанной со снижением производительности. Позволяя пользователям вручную вводить Modbus команды, шлюз позволяет отправлять Modbus команды одновременно на несколько Modbus устройств. Поскольку шлюз активно и постоянно получает данные от Modbus устройств одновременно через различные последовательные порты, станет заметно резкое снижение времени ожидания получения доступа Modbus устройствами.
| Особенности |
| ° |
Инновационные команды обучения устраняют необходимость ключевых команд SCADA Modbus (выступает в качестве шлюза агента) |
| ° |
Высокая производительность за счет активного и параллельного опроса устройств с последовательным интерфейсом |
| ° |
Поддержка serial (Master) в serial (Slave) коммуникаций |
| ° |
2 Ethernet порта с одним или двумя IP адресами |
| ° |
SD карты для резервного копирования конфигурации и журнала системы |
| ° |
Доступ к 256 TCP master/client устройствам или подключение до 128 TCP slave/server устройств |
| ° |
Резервированный вход VDC или VAC питания с широким входным диапазоном напряжения |
| ° |
Релейный выход для сигнализации неисправностей |
| ° |
Защитная 2 кВ изоляция (для "-I" моделей). |
|
| Спецификации |
| ° Ethernet интерфейс |
| Протоколы |
Modbus TCP Client/Server, Modbus TCP Master |
| Число портов |
2 (2 IP адреса ) |
| Скорость |
10/100 Mbps, Auto MDI/MDIX |
| Соединители |
RJ45 x 2 |
| Magnetic Isolation Protection |
1.5 KV встроенная |
| ° Serial интерфейс |
| Число портов |
MGate MB3660-8: 8
MGate MB3660I-8: 8
MGate MB3660-16:16 |
| Интерфейс |
RS-232/422/485 программно выбираемый |
| Соединитель |
DB9 male |
| Защита |
2 kV (“-I” модель) |
| RS-485 Data Direction Control |
ADDC® (automatic data direction control) |
| Протоколы |
Modbus RTU/ASCII Master/Slave |
| ° Serial параметры |
| Биты данных |
7, 8 |
| Стоп биты |
1, 2 |
| Управление потоком |
RTS/CTS, DTR/DSR, RTS Toggle (RS-232 только) |
| Паритет |
None, Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 921.6 Kbps |
| ° Serial сигналы |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| ° Программное обеспечение |
| Протоколы |
TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMPv1 (только чтение), ARP, Telnet, Radius |
| Опции конфигурации |
Web console, Serial console, Telnet console |
| Утилиты |
Device Search Utility (DSU) для Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| Multi-master и Multi-drop |
Master mode: 128 TCP slaves/servers
Slave mode: 256 TCP masters/clients |
| °
Физические характеристики |
| Материал корпуса |
Металл (IP30) |

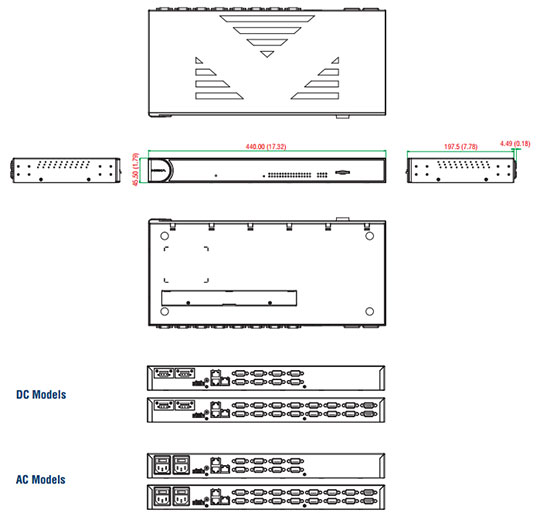

| Размеры |
Без ушей: 440 x 45 x 198 мм
С ушами: 480 x 45 x 198 мм |
|
| ° Окружающая среда |
| Рабочая температура |
от 0 до 60°C |
| Температура хранения |
от -40 до 85°C |
| Относительная влажность |
от 5 до 95% RH |
| ° Питание |
| Питание |
DC модель: сдвоенное от 20 до 60 VDC
AC модель: сдвоенное от 100 до 240 VAC, от 47 до 63 Hz |
| Подключение |
Терминальный блок (DC модель) |
| Потребление |
MGate MB3660-8-2AC: 144mA/110V, 101mA/220V
MGate MB3660-8-2DC: 312mA/24V, 156mA/48V
MGate MB3660I-8-2AC: 244mA/110V, 159mA/220V
MGate MB3660-16-2AC:178mA/110V,120mA/220V
MGate MB3660-16-2DC: 390mA/24V, 195mA/48V |
| ° Сертификаты |
| Safety |
UL 508, EN 60950-1 (LVD) |
| EMS |
EN 55022/24
EN 61000-4-2 (ESD)
Level 2 for power side
Level 4 for serial side (Contact: 8 kV, Air: 15 kV)
EN 61000-4-3 (RS) Level 2
EN 61000-4-4 (EFT) Level 2
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS), Level 3
EN 61000-4-8 (PFMF) Level 1 |
| EMC |
CE, FCC |
| EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
EN 50155, IEC 61373 |
| |
| Информаци для заказа |
| MGate MB3660-8-2AC |
Modbus шлюз с 2 Ethernet портами, 8 RS-232/422/485 портами, сдвоенный вход AC питания, рабочая температура от 0 до 60°C |
| MGate MB3660-8-2DC |
Modbus шлюз с 2 Ethernet портами, 8 RS-232/422/485 портами, сдвоенный вход DC питания, рабочая температура от 0 до 60°C |
| MGate MB3660I-8-2AC |
Modbus шлюз с 2 Ethernet портами, 8 RS-232/422/485 портами, 2 kV изоляция, сдвоенный вход AC питания, рабочая температура от 0 до 60°C |
| MGate MB3660-16-2AC |
Modbus шлюз с 2 Ethernet портами, 16 RS-232/422/485 портами, сдвоенный вход AC питания, рабочая температура от 0 до 60°C |
| MGate MB3660-16-2DC |
Modbus шлюз с 2 Ethernet портами, 16 RS-232/422/485 портами, сдвоенный вход DC питания, рабочая температура от 0 до 60°C |
| Дополнительно |
|
| Mini Female DB9 в Terminal Block |
|
| |
|
