Индустриальные Firewall/VPN маршрутизаторы безопасности
|
Серия

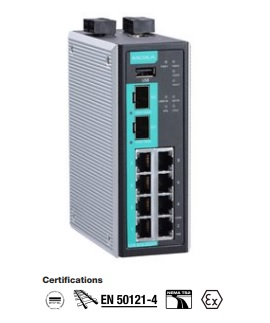

EDR-810 |
| Индустриальный 8+2G Gigabit Firewall/VPNl/NAT маршрутизатор/коммутатор безопасности |
 |
Firewall/VPN/NAT маршрутизатор/коммутатор безопасности |
 |
|
|
Серия MOXA EDR-810 - мультипортовый маршрутизатор с поддержкой Firewall / NAT / VPN / функций, а так же коммутатор 2 уровня. Подобные устройства предназначены для применения в приложениях обеспечения безопасности сложных дистанционных систем управления и мониторинга сетей и критически важных индустриальных средств, таких как системы перекачки и очистки воды, системы управления в нефтяной и газовой промышленности, а также PLC / SCADA системы автоматизации на предприятиях.
MOXA EDR-810 включает в себя следующие функции обеспечения безопасности:
• Firewall / NAT: Firewall политики обеспечивают управление сетевым трафиком между различными зонами доверия, а Network Address Translation (NAT) защиту внутренней локальной сети от несанкционированной активности с внешней стороны.
|
• VPN: Virtual Private Networking (VPN) предназначен для предоставления пользователям защищенных туннелей связи при доступе к частной сети из Интернета. Использование режима IPSec (IP Security) сервер или клиента для шифрования и аутентификации всех IP-пакетов на сетевом уровне
обеспечивает конфиденциальность и
аутентификацию отправителей.
MOXA EDR-810 поддерживают функцию “WAN Routing Quick Setting” для быстрой установки WAN и LAN портов с поддержкой функции маршрутизации. Кроме того, MOXA EDR-810 поддерживает “Quick Automation Profile”, который предоставляет инженерам простой способ настройки брандмауэра для работы с основными протоколами автоматизации, включая Ethernet / IP, Modbus TCP, EtherCAT, FOUNDATION Fieldbus и PROFINET. Пользователи смогут просто создавать безопасные Ethernet сети, используя удобный веб-интерфейс, в то время как EDR-810 обеспечит проверку Modbus TCP пакетов. Имеется модель с расширенным температурным диапазоном, которая надежно работает от -40 до 75 °C.
Подробнее об устройстве >>>
|
Особенности |
|
|
|
|
-
8+2G SFP "Все-в-одном" - Firewall
/ NAT / VPN* / маршрутизатор
/ коммутатор
- Глубокая проверка Modbus TCP
пакетов при firewall
фильтрации
- Гибкая
конфигурация многочисленных WAN
и LAN портов
- Firewall с функцией Quick Automation Profile для Fieldbus протоколов
- Network address translation (N-в-1,
1-в-1 и
переадресация портов)
- 20 VPN соединений для
безопасного управления
(VPN модель)
- Функции безопасности на основе IEC 62443/NERC
CIP
- Проверка
настройки брандмауэра с помощью
интеллектуальной функции SettingCheck
- Модель с расширенным температурным диапазоном, которая надежно работает
от -40 до 75 ° C.
|
| |
|
|
|
|
Спецификации |
|
 Технология |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseX
IEEE 802.1Q для VLAN tagging
IEEE 802.3ad для port trunk |
| Протоколы |
SNMP v1/v2c/v3, DHCP server/client, TFTP, NTP server/client, HTTP, HTTPS, Telnet, SSH, GVRP, IPSec, L2TP, IGMP v1/v2/v3*, QoS/CoS/ToS*, Radius*, TACACS+*, LACP**, GMRP**, 802.1X**, RSTP/STP**, Turbo Ring** |
| Маршрутизация |
Статическая,
RIP V1/V2, Multicast routing, DVMRP**, PIM-DM**, VRRP |
| |
*
в третьем квартале 2013, ** в
четвертом квартале 2013 |
| Резервирование |
STP/RSTP, Turbo Ring |
| Контроль
потока |
IEEE 802.3x flow control, back pressure flow control |
| Интерфейсы |
| RJ45
порт |
10/100BaseT(X)
автоопределение скорости |
| Оптический порт |
1000BaseSFP
порт |
| Индикаторы |
STATE, PWR1, PWR2, FAULT, 10/100/1000M |
| Контакты
аварии |
Один
релейный выход с мах нагрузкой 1A @ 24 VDC |
| Цифровые
входы |
два входа
с общей землей, но
развязанные
электрически
"1": соответствует уровню от +13 до +30V
"0": от -30 до +3V,
максимальный входной ток: 8 mA
|
| Функции
безопасности |
| Firewall |
•
Stateful inspection
• Фильтрация: IP и MAC адресов,
портов, протоколов |
| Проверяемые
протоколы |
Modbus TCP |
| Quick
Automation Profile (профайлы для
автоматической установки) |
EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, LonWorks, Modbus/TCP, PROFINET, IEC 60870-104, DNP, FTP, SSH, Telnet, HTTP, IPSec, L2TP, PPTP, RADIUS |
| NAT |
(N-в-1,
1-в-1 и переадресация портов) |
| VPN |
IPSec, L2TP, PPTP
(VPN модель) |
| Шифрование |
DES, 3DES, AES
(VPN модель) |
| |
VPN
модель будет доступна в третьем квартале 2013 |
| Аутентификация |
Pre-shared key (PSK), X.509v3
сетрификат, MD5, SHA |
| Питание |
| Входное
напряжение |
12/24/48 VDC,
дублированный
вход |
| Входной
ток |
0.37 A @ 24 V |
| Подключение |
Терминальный
блок |
| Токовая
защита |
Да |
| Защита
от неправильной полярности |
Да |
| Механические |
| Корпус |
металлический корпус |
| Размеры |
53.6 x 135 x 105
мм |
| Вес |
830
г |
| Установка |
DIN-Rail,
настенное крепление (опционально) |
| Окружающая
среда |
| Рабочая
температура |
от
-10 до 60°C стандартные
модели,
от -40 до 75°C модели с
расширенным
температурным
диапазоном (с индексом
"T") |
| Температура
хранения |
от
-40 до 85°C |
| Относительная
влажность |
от
5 до 95% (без конденсата) |
| Сертификаты |
| Safety |
UL 508
(pending) |
| EMI |
FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS |
EN 61000-4-2
(ESD) Level 3, EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3 |
| Rail Traffic |
EN 50121-4 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
|
Информация
для заказа |
|
|
|
| EDR-810-2GSFP |
8+2G SFP индустриальный мультипортовый маршрутизатор безопасности
Firewall/NAT, рабочая температура от -10 до 60°C |
| EDR-810-2GSFP-T |
8+2G SFP индустриальный мультипортовый маршрутизатор безопасности
Firewall/NAT, рабочая температура от
-40 до 75°C |
| EDR-810-VPN-2GSFP |
8+2G SFP индустриальный мультипортовый маршрутизатор безопасности
Firewall/NAT/VPN, рабочая температура от -10 до 60°C |
| EDR-810-VPN-2GSFP-T |
8+2G SFP индустриальный мультипортовый маршрутизатор безопасности
Firewall/NAT/VPN, рабочая температура от
-40 до 75°C |
| Дополнительно: |
| DIN-Rail блоки питания: |
| DR-4524 |
45W/2A
DIN-Rail 24 VDC источник питания с универсальным от 85 до 264 VAC входом |
| DR-75-24 |
75W/3.2A
DIN-Rail 24 VDC источник питания с универсальным 85 до 264 VAC входом |
| DR-120-24 |
120W/5A
DIN-Rail 24 VDC источник питания с универсальным 88 до 132 VAC или 176 до 264 VAC входом (выбирается переключателем) |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC источник питания с
универсальным от 85 до 264 VAC входом, рабочая температура от -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC источник питания с
универсальным от 85 до 264 VAC входом,
рабочая температура от -20 до 70°C |
| Крепление: |
| WK-46 |
Комплект для настенного крепления |
| RK-4U |
Комплект для крепления 4U 19” |
| Gigabit Ethernet модули, SFP-1G |
| Модели
с рабочей температурой от 0 до 60°C |
| SFP-1GSXLC |
Компактный трансивер (SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от 0 до 60°C |
| SFP-1GLSXLC |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от 0 до 60°C |
| SFP-1G40BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1GLXLC |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от 0 до 60°C |
| SFP-1GLHLC |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
0 до 60°C |
| SFP-1GLHXLC |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от 0 до 60°C |
| SPF-1GZXLC |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от 0 до 60°C |
| SPF-1GEZXLC |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 110 km,
рабочая температура от 0 до 60°C |
| SFP-1GEZXLC-120 |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 120 km,
рабочая температура от 0 до 60°C |
| SFP-1G10ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G10BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G20ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G20BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G40ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| Модели
с рабочей температурой от -20 до 75°C
и от -40 до 85°C |
| SFP-1GSXLC-T |
Компактный трансивер ( SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от -20 до 75°C |
| SFP-1GLSXLC-T |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLXLC-T |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от -40 до 85°C |
| SFP-1GLHLC-T |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLHXLC-T |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от -40 до 85°C |
| SPF-1GZXLC-T |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от -40 до 85°C |
| SFP-1G10ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G10BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
|
Fast Ethernet модули,
SFP-FE |
| SFP-1FEMLC-T |
Компактный
трансивер (SFP) с 100Base multi-mode, LC
соединитель, 4 km,
рабочая
температура от -40
до 85°C |
| SFP-1FESLC-T |
Компактный
трансивер (SFP) с 100Base single-mode, LC
соединитель, 40 km,
рабочая
температура от -40
до 85°C |
| SFP-1FELLC-T |
Компактный
трансивер (SFP) с 100Base single-mode, LC
соединитель, 80 km,
рабочая
температура от -40
до 85°C |
|
|
|
|
|
