| Мультисервисные шлюзы
VPort 704 |
4 слотовый индустриальный мультисервисный шлюз |
|
VPort 704 4
- слотовый индустриальный мультисервисный шлюз
|
|
|
|
|
Серия MOXA VPort 704 - модульных индустриальных мульти-сервисных
шлюзов имеет 3 встроенных Gigabit Ethernet порта, 3
10/100 Мбит Fast Ethernet порта и 4 слота для установки видео, Ethernet, serial
модулей или модулей питания.
4 универсальных слота поддерживают все типы модулей, разработанных для VPort 704: IP видео шифратора
(VPM-7304),
Serial-Ethernet (VPM-7704) и других. Модульная конструкция оптимальна для использования в индустриальных
приложениях.
|
MOXA VPort 704 имеет широкий рабочий температурный диапазон от -40 до 75°C, металлический корпус, пассивную
соединительную плату и не имеет вентиляторов, что позволяет использовать MOXA VPort 704 в тяжелых промышленных условиях для
критически важных приложений, в том числе в нефтяной и газовой промышленности, на железнодорожном транспорте, а
также в городских системах управления движением.

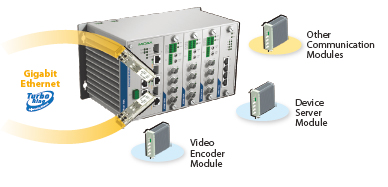

Модульное исполнение
MOXA VPort 704 - модульный
индустриальный мульти-сервисный
шлюз может поддерживать работу
различных типов коммуникационных
приложений при использовании
специализированных модулей.

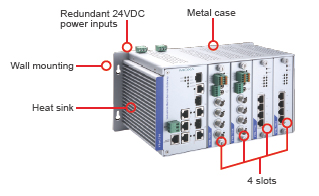

Надежная конструкция
• Пассивная соединительная плата, отсутствие вентиляторов, большое время наработки на отказ (MTBF)
• Горячая замена модулей
• Широкий рабочий температурный диапазон от -40 до 75°C
• Прочный алюминиевый корпус
• Резервируемое 24 VDC входное питание
• Поддержка стандартов CE, FCC, UL508, NEMA TS2.
Простота в использовании

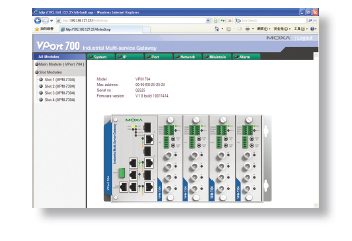

• Визуальный GUI
• Простая IP конфигурация
• Web консоль для конфигурирования всех модулей
• Системная диагностика для упрощения обслуживания.
Размеры-->
|
Особенности |
|
|
|
|
• Горячая замена модулей
• Широкий рабочий температурный диапазон от -40 до 75°C
• Пассивная соединительная плата, отсутствие вентиляторов, большое время наработки
на отказ (MTBF)
• Автоматическое определение и конфигурирование IP
адресов модулей
• Поддержка Moxa Turbo Ring (время восстановления <
20 ms)
|
|
|
|
|
|
|
Спецификации |
|
|
Технология |
Стандарты |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100BaseFX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контроля потока,
IEEE 802.1D для Spanning Tree протокола,
IEEE 802.1w для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP |
Протоколы |
IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, LLDP |
MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9 |
Контроль
потока |
IEEE 802.3x flow control, back pressure flow control |
Коммутатор |
Приоритетных
очередей |
4 |
Максимальное
число доступных VLAN |
64 |
Диапазон VLAN ID |
VID от 1 до 4094 |
IGMP групп |
256 |
Интерфейсы |
Fast
Ethernet |
3 10/100BaseT(X)
RJ45
порта |
Gigabit Ethernet |
3 10/100/1000BaseT(X)
порта, auto negotiation speed или
3 1000BaseSFP слота для оптических
портов |
Консоль |
RS-232 (RJ45) |
Контакты
аварии |
один
релейный выход с мах
нагрузкой 1A@24 VDC |
Питание |
Входное
напряжение |
Сдвоенное,
резервируемое 24 VDC |
Потребление |
14.5
W (без модулей) |
Подключение |
2
съемных 3-pin терминальных блока |
Токовая
защита |
Да |
Защита
от неправильной полярности |
Да |
Механические |
Корпус |
металл |
Размеры |
286.5 x 144 x 137 mm (Ш x В x Д)
|
Вес |
2.79
кг |
Установка |
в
19’’ стойки |
Сертификаты |
Безопасности |
UL508
(Pending) |
Shock |
IEC60068-2-27 |
Freefall |
IEC60068-2-32 |
Vibration |
IEC60068-2-6 |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), level 2
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11 |
Окружающая среда |
Рабочая
температура |
от
-40 до 75°C |
Температура хранения |
от
-40 до 85°C |
Влажность |
От 5% до 95% (без конденсата) |
|
Информация
для заказа |
|
|
|
VPort 704 |
4 слотовый индустриальный мультисервисный шлюз, 3 combo Gigabit порта, 3 10/100baseT(x) порта, рабочая
температура от -40 до 75°C
|
Опциональные
модули |
VPM-7304 |
4-канальный MPEG4/MJPEG модуль видеошифраторов
|
VPM-7704 |
4-портовый модуль-сервер RS-232/422/485 устройств (3-in-1)
|
|
|
|
