Управляемые индустриальные Ethernet коммутаторы
|
MOXA MDS-G4028 |
28G
портовые
компактные Layer 2 full Gigabit модульные индустриальные управляемые
Ethernet коммутаторы |
 |
Индустриальные компактные
модульные Ethernet коммутаторы - серия
MDS-G4000 |
 |
|
 |
 |
Модульные коммутаторы серии MDS-G4028 поддерживают до 28
гигабитных портов, включая 4 встроенных порта, 6 разъемов
расширения для интерфейсных модулей и 2 разъема для модулей
питания, что обеспечивает достаточную гибкость для различных
приложений. Сверхкомпактная серия MDS-G4000 разработана с учетом
меняющихся требований к сети, обеспечивает простую установку и
обслуживание, а также имеет модульную конструкцию с возможностью
горячей замены, которая позволяет легко заменять или добавлять
модули без выключения коммутатора или прерывания работы сети.
|
Множество модулей
Ethernet (RJ45, SFP и PoE +) и блоки питания (24/48 В
постоянного тока, 110/220 В переменного / постоянного тока)
обеспечивают еще большую гибкость, а также пригодность для
различных условий эксплуатации, обеспечивая адаптивную
полнофункциональную платформу Gigabit, которая обеспечивает
универсальность и полоса пропускания, необходимые для работы в
качестве коммутатора агрегации / границы Ethernet. Коммутаторы
серии MDS-G4000 отличаются компактной конструкцией, которая
подходит для ограниченного пространства, несколькими способами
монтажа и удобной установкой модулей без использования
инструментов, что обеспечивает универсальное и легкое
развертывание без необходимости использования
высококвалифицированных инженеров. Обладая многочисленными
отраслевыми сертификатами и прочным корпусом, серия MDS-G4000
может надежно работать в жестких и опасных условиях, таких как
подстанции, горнодобывающие предприятия, ИТС и нефтегазовые
приложения. Поддержка двух модулей питания обеспечивает
избыточность для обеспечения высокой надежности и доступности, в
то время как варианты модулей питания низкого и высокого
напряжения обеспечивают дополнительную гибкость для
удовлетворения требований к питанию различных приложений.
Кроме того, серия MDS-G4000 оснащена удобным
веб-интерфейсом на основе HTML5, обеспечивающим быстрое и
плавное взаимодействие с пользователем на различных платформах и
в разных браузерах.
|
|
| Особенности |
| ° |
4-портовые модули с
несколькими интерфейсами для большей универсальности |
| ° |
Конструкция без
инструментов для простого добавления или замены модулей без
выключения коммутатора |
| ° |
Пассивная
объединительная плата для минимизации усилий по обслуживанию |
| ° |
Сверхкомпактный
размер и несколько вариантов монтажа для гибкости установки |
| ° |
Прочная литая под
давлением конструкция для использования в суровых условиях |
| ° |
Интуитивно понятный
веб-интерфейс на основе HTML5 для удобной работы на разных
платформах |
|
|
|
Спецификации |
|
|
| ¤
Ethernet интерфейс |
|
Предустановленные модули |
4
встроенных
гигабит порта |
| Модуль |
6
слотов для дополнительных 4-портовых модулей FE / GE |
|
Комбинация слотов |
Для
дополнительной информации см. Таблицу данних серии модулей LM-7000H |
Стандарты |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100Base FX
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX,
IEEE 802.3x для контроля потока,
IEEE 802.3ad для Port Trunk з LACP
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1D для Spanning Tree протокола*,
IEEE 802.1W для Rapid STP,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентификации |
| Фильтры |
GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
|
Управление |
IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| MIB |
P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| Протоколы
резервирования |
STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation |
| Безопасность |
Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy |
|
Управление |
SNTP, NTP Server/Client, NTP Authentication |
| Протокол |
IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
| ¤
Коммутатор |
| Приоритетных
очер. |
8 |
| IGMP
групп |
1024 |
| Макс.
VLAN |
256 |
| VLAN
номера (VID) |
от 1 до 4094 |
| Таблица
MAC адресов |
16K |
| Буфер
пакетвв |
12
Mbit |
| ¤
Интерфейсы |
| Консольный
порт |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
| USB |
USB Type A (Reserved) |
| Контакты
аварии |
3 (на модуле MGMT, PWR1, PWR2)
Релейный выход с пропускной сособностью по току 2 А при 30 В
постоянного
тока |
| Цифровых
каналов |
1 (на модуле MGMT) |
| Цифровые
входы |
"1": соответствует уровню от +13 до + 30V
"0": от -30 до + 3V
максимальный входной ток
8 mA |
| ¤
Питание |
| Входное
напряжение |
Изолированный резервированный модуль
питания:
с установленным PWR-LV-P48:
24/48 В постоянного тока для коммутационной системы
48 В постоянного тока для системы PoE (от 53 до 57 В
постоянного тока рекомендуется для устройств PoE +)
с установленным PWR-HV-P48:
110/220 VDC / VAC для коммутационной системы
48 В постоянного тока для системы PoE (від 53 до 57 В ппостоянного
тока рекомендуется для устройств PoE +)
с установленным PWR-HV-NP:
110/220 В постоянного тока, 110 В переменного тока, 60 Гц,
220 В переменного тока, 50 Гц
с установленным PWR-LV-NP:
24/48 В постоянного тока |
| Рабочее
напряжение |
с установленным PWR-LV-P48:
От 18 до 72 В постоянного тока для коммутационной системы
От 46 до 57 В постоянного тока для системы PoE
с установленным PWR-HV-P48:
От 88 до 300 В постоянного тока от 90 до 264 В переменного
тока для коммутационной системы
От 46 до 57 В постоянного тока для системы PoE
с установленным PWR-HV-NP:
От 88 до 300 В постоянного тока, от 90 до 264 В переменного
тока, от 47 до 63 Гц
с установленным PWR-LV-NP:
От 18 до 72 В постоянного тока |
|
Потребление (по входному
напряжению |
с установленным
PWR-LV-P48:
Входной ток PWR (система коммутации)
Максимум. 0,11 А при 110 В постоянного тока
Максимум. 0,06 А при 220 В постоянного тока
Максимум. 0,29 А при 110 В переменного тока
Максимум. 0,18 А при 220 В переменного тока
Входной ток EPS (система PoE)
Максимум. 0,53 А при 48 В постоянного тока
(без учета энергопотребления устройств PoE)
с установленным PWR-LV-P48:
Входной ток PWR (система коммутации)
Максимум. 0,53 А при 24 В постоянного тока
Максимум. 0,28 А при 48 В постоянного тока
Входной ток EPS (система PoE)
Максимум. 0,53 А при 48 В постоянного тока
(без учета энергопотребления устройств PoE)
с установленным
PWR-HV-NP:
Входной ток PWR (система коммутации)
Максимум. 0,11 А при 110 В постоянного тока
Максимум. 0,06 А при 220 В постоянного тока
Максимум. 0,29 А при 110 В переменного тока
Максимум. 0,18 А при 220 В переменного тока
с установленным
PWR-LV-NP:
Входной ток PWR (система коммутации)
Максимум. 0,53 А при 24 В постоянного тока
Максимум. 0,28 А при 48 В постоянного тока |
| Защита
по току |
Да |
| Защита
от неправильной полярности |
Да |
| ¤
Механические |
| Корпус |
Металл,
IP40 |
| Размеры |
218
x
115 x 163.25
мм |
| Вес |
2840
г |
| Установка |
Настенная, DIN-Rail (опциональный
кит) |
| ¤
Окружающая
среда |
| Рабочая температура |
от -10 до 60°C
стандартная модель,
от-40 до 75°C модель с расширенным температурным диапазоном |
| Температура
хранения |
от -40 до 85°C |
| Относительная
влажность |
от 5 до 95% (без
конденсата) |
| ¤
Сертификаты |
| EMC |
EN
55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-1 |
| Safety |
EN 62368-1 |
| Railway |
EN 50121-4 |
| Traffic Control |
NEMA TS2 |
| Freefall |
IEC
60068-2-31 |
| Vibration |
IEC 60068-2-6 |
| Shock |
IEC 60068-2-27 |
|
Наработка на отказ |
966,801
часов |
|
|
|

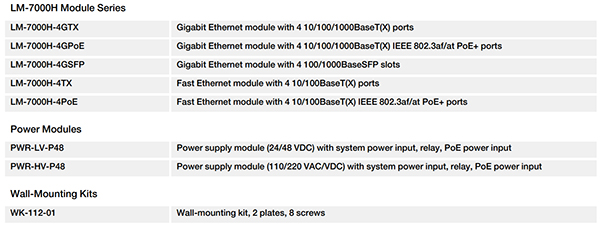

Информация
для заказа |
|
|
| ¤ |
|
| ¤
Дополнительное оборудование: |
 |
MXview
| MXview-50 |
Индустриальное программное
обеспечение сетевого управления с лицензией на 50 узлов (по IP адресах) |
| MXview-100 |
іИндустриальное программное
обеспечение сетевого управления с лицензией на
100 узлов (по IP адресах) |
| MXview-250 |
Индустриальное программное
обеспечение сетевого управления с лицензией на
250 узлов (по IP адресах) |
| MXview-500 |
Индустриальное программное
обеспечение сетевого управления с лицензией на
500 узлов (по IP адресах) |
| MXview-1000 |
Индустриальное программное
обеспечение сетевого управления с лицензией на
1000 узлов (по IP адресах) |
| MXview-2000 |
Индустриальное программное
обеспечение сетевого управления с лицензией на
2000 узлов (по IP адресах) |
| MXview Upgrade-50 |
Лицензия расширения MXview -
индустриального программного обеспечения сетевого
управления на 50 узлов (по IP адресах) |
Совместимые
SFP модули:
 Gigabit Ethernet модули, SFP-1G |
| Модели
с рабочей температурой от 0 до 60°C |
| SFP-1GSXLC |
Компактный трансивер (SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от 0 до 60°C |
| SFP-1GLSXLC |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от 0 до 60°C |
| SFP-1G40BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1GLXLC |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от 0 до 60°C |
| SFP-1GLHLC |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
0 до 60°C |
| SFP-1GLHXLC |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от 0 до 60°C |
| SPF-1GZXLC |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от 0 до 60°C |
| SPF-1GEZXLC |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 110 km,
рабочая температура от 0 до 60°C |
| SFP-1GEZXLC-120 |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 120 km,
рабочая температура от 0 до 60°C |
| SFP-1G10ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G10BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G20ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G20BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G40ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| Модели
с рабочей температурой от -20 до 75°C
и от -40 до 85°C |
| SFP-1GSXLC-T |
Компактный трансивер ( SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от -20 до 75°C |
| SFP-1GLSXLC-T |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLXLC-T |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от -40 до 85°C |
| SFP-1GLHLC-T |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLHXLC-T |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от -40 до 85°C |
| SPF-1GZXLC-T |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от -40 до 85°C |
| SFP-1G10ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G10BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| Модули
SFP-1FE |
| Модели
с рабочей температурой от от -40 до 85°C |
| SFP-1FELLC-T |
Компактный трансивер (SFP) с
100Base single-mode, LC соединитель, 80 km, рабочая температура от -40 до 85°C |
| SFP-1FEMLC-T |
Компактный трансивер (SFP) с
100Base multi-mode, LC соединитель, 4 km, рабочая температура от -40 до 85°C |
| SFP-1FESLC-T |
Компактный трансивер (SFP) с
100Base single-mode, LC соединитель, 40 km, рабочая температура от -40 до 85°C |
|
|
|
|
