Мультипортовые платы MOXA

  Серия CP-134U, CP-134U-I
  Индустриальные 4-х портовые платы RS-232/422/485 для Universal PCI шины

Спецификация | Информация для заказа | PDF файл описания на английском языке  | Отправить запрос

 4-х портовая плата RS-422/485 для Universal PCI шины


  Серия MOXA CP-134 - Universal PCI мультипортовые платы, отвечающие новому стандарту для плат расширения и могут работать с как со слотами с питанием 3.3V так и  5V.
  Платы CP-134U содержат 4 независимых RS-422/485 последовательных порта для подключения оборудования к PC совместимым системы. Это обеспечивает надежную связь (по интерфейсу RS-422/485) на расстояниях более длинных, чем  расстояния работы плат с интерфейсом RS-232 и пригодны для эксплуатации в промышленных средах.
  Серия V2 обеспечивает пропускную способность более 700 Кб/с - наивысшая производительность в мире!

 Особенности
Шина Universal PCI
Четыре независимых последовательных порта RS-422/485
Порты 1 и и 2 поддерживают RS-232 и RS-422/485
Светодиодные индикаторы данных
2 KV Optical Isolation (CP-134U-I)
15 KV ESD protection
Скорость от 50 bps до 921.6 Kbps
Поддержка ADDC® для RS-485
Поддержка основных операционных систем: Vista, 2003, XP, 2000), WinCE 5.0, Linux и Unix
Большой выбор интерфейсных кабелей и боксов
 Спецификации
Аппаратные
Соединитель
Female DB44
Контроллер ввода-вывода
MOXA UART MU860 (16C550C совместимый)

Интерфейс
Шина
32-bit, Universal PCI
Последовательный
2 порта: RS-422/485
2 порта: RS422/485 или RS-232
Число портов
4
Защита
ESD Protection: 15 KV
Оптическая изоляция
2 KV (только CP-134U-I RS-422/485)
Сигналы
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422:
TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B), RTS-(A), CTS+(B), CTS-(A), GND
4 проводный RS-485:
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
2 проводный RS-485:
Data+, Data-, GND

Производительность
Скорость
от 50 bps до 921.6 Kbps
Максимальное число портов
16 (4 платы)

Конфигурационные
Паритет
None, even, odd, space, mark
Бит данных
5, 6, 7, 8
Стоп биты
1, 1.5, 2
IRQ, I/O адрес
Назначаются BIOS

Операционные системы
CP-134
Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6

Питание и окружающая среда
Потребление
CP-134U: 180 mA (+5V)
CP-134U-I: 850 mA (+5V)
Рабочая температура
от 0 до 55°C
Относительная влажность
от 5 до 95% RH
Температура хранения
от -20 до 85°C
Сертификаты
EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
Размеры
CP-134U:   82,5 x 120 mm (ш x д);
CP-134U-I: 115 x 120 mm (ш x д)
 Информация для заказа
 CP-134U
Шина Universal PCI, 4 портовая RS-422/485 плата (DB9 или DB25 кабеля в комплекте)
 CP-134U-I
Шина Universal PCI, 4 портовая RS-422/485 плата с Optical Isolation (2 KV)
(DB9 или DB25 кабеля в комплекте)
 CP-134U-T
Шина Universal PCI, 4 портовая RS-422/485 плата (DB9 или DB25 кабеля в комплекте), рабочая температура от -40 до 85°C
 CP-134U-I-T
Шина Universal PCI, 4 портовая RS-422/485 плата с Optical Isolation (2 KV)
(DB9 или DB25 кабеля в комплекте), рабочая температура от -40 до 85°C
  • MOXA software CD-ROM: содержит драйвера и
    инструкцию пользователя (User's Manual) на английском языке

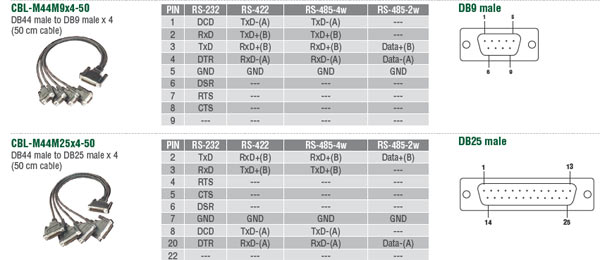

Соединители (выберите один из следующих на плату)
 CBL-M44M25x4-50
4 портовый, male DB25 соединительный кабель
 CBL-M44M9x4-50
4 портовый, male DB9 соединительный кабель
