В дополнение к возможности конфигурирования устройств с использованием программного обеспечения или через USB порт, сервера серии MOXA ioLogik R1200 могут быть сконфигурированы также через любой из двух RS-485 портов. Такие возможности конфигурирования снижают трудоемкость и время, необходимые для настройкой и обслуживания системы автоматизации. Сервера серии MOXA ioLogik R1200 выпускаются в различных исполнениях, обеспечивая необходимые пользователям комбинаций портов ввода - вывода.
Простой в использовании программный интерфейс для облечения обслуживания устройств
Сервера серии MOXA ioLogik R1200 имеют простое в использовании программное обеспечения ioSearch с графическим интерфейсом, с помощью которого можно быстро получить доступ к статусу всех устройств серии ioLogik R1200 и их настройке. Кроме того, ioSearch также предоставляет простой способ обновления прошивки для всех ioLogik R1200 устройствами через RS-485 интерфейс, так что имеется возможность обновлять прошивки удаленно. Это бесплатное и простое в использовании программное обеспечение ioSearch сократить время на техническое обслуживание.
МОХА ioLogik R1200 может быть легко настроен с помощью простой утилиты. Когда в ioLogik R1200 используется RS-485 он может использоваться и для настройки устройства. Важно отметить и то, что для настройки нескольких ioLogik R1200 одновременно можно использовать специальный графический интерфейс пользователя. Эта удобная функция облегчает усилия инженеров по техническому обслуживанию, а также значительно упрощает обновление конфигурации устройств.
Инновационный дизайн снижает затраты на развертывание и повышает эффективность обслуживания
Первой в отрасли, Moxa разработала инновационное решение для серверов удаленного ввода - вывода с RS-485, обеспечивающее модернизацию и настройку устройства с использованием USB интерфейса. Все что необходимо для это выполнить - загрузить конфигурацию на USB диск, подключить его к устройству и конфигурация и обновления встроенного программного обеспечения будут загружены в это устройство. Это инновационное решение позволяет любому человеку, даже у кого нет технического образования, загрузить конфигурацию устройства и прошивки с USB диска, при этом больше не требуется дополнительный компьютер для выполнения регламентных работ.
Экономичное аппаратное решение для резервного копирования и резервирования
МОХА ioLogik R1200 имеет сдвоенные RS-485 порты, когда один из них поврежден, можно быстро переключиться на другой RS-485 порт для быстрого тестирования или ремонта. RS-485 сервера удаленного ввода - вывода считаются недорогими устройствами, но имея два RS-485 порта, серверы Moxa помогут сэкономить намного больше.

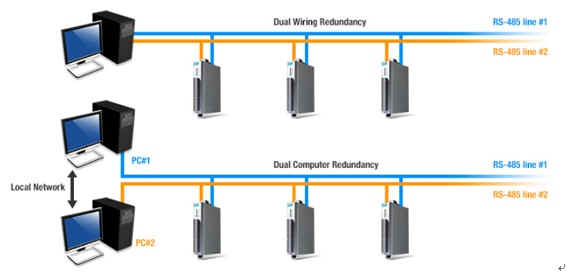

Наличие двух RS-485 интерфейсов в
МОХА ioLogik R1200 позволяет
резервировать либо сетевую
инфраструктуру (верхний рисунок)
либо управляющие компьютеры для
обеспечения высокой надежности
управления.
Подробнее об MOXA ioLogik
R1240
| Особенности |
- Сервер с двумя RS-485 портами и встроенным репитером
- Рабочий диапазон температур от -40 до 85°C (Т-модель)
- Установка коммуникационных параметров и обновления прошивки через USB
- Обновление микропрограммы через RS-485
|
| Спецификации |
| ¤
Входы
и выходы |
| Аналоговых
входов |
8 |
| Изоляция |
3K VDC или 2K Vrms |
| ¤
Аналоговые входы |
| Тип |
дифференциальный вход |
| Разрешение |
16
bits |
| Тип
ввода-вывода |
Напряжение
/ ток |
| Входной
уровень |
от
0 до 10 VDC, от 0 до 20 mA, от 4 до 20 mA |
| Точность |
±0.1% FSR @ 25°C
±0.3% FSR @ от -10 до 60°C
±0.5% FSR @ от -40 до 75°C |
| Скорость |
12 Hz |
| Входное
сопротивление |
10M
ohms (мин) |
| Встроенные
резисторы для токового
входа |
120
ohms |
| ¤
Питание |
| Входное |
24
VDC, от 12 до 48 VDC |
| ¤ Serial интерфейс |
| Тип интерфейса |
RS-485
2 проводный |
| Количество портов |
2 |
| Соединитель |
терминальный
блок |
| ¤ Serial параметры |
| Биты данных |
5, 6, 7, 8
(по умолчанию 8) |
| Стоп биты |
1, 1.5, 2 (по
умолчанию 1) |
| Паритет |
None,
Even, Odd (по умолчанию None) |
| Контроль потока |
None,
XON/XOFF (по умолчанию None) |
| Скорость |
от
1200 до 921.6 kbps (по
умолчанию = 9600) |
| ¤ Serial сигналы |
| RS-485 (2-проводный): |
Data+,
Data-, GND |
| Защита
данных |
8 kV ESD
для всех сигналов, Level 2 surge, EN 61000-4-5 (1 KV), Level 4 EFT, EN 61000-4-4 (4
KV) |
| ¤ Физические характеристики |
| Размер |
27.8 x 124 x 84
мм |
| Кабель
при монтаже |
max. 16 AWG |
| ¤ Окружающая среда |
| Рабочая температура |
от
-10 до 70°C - стандартная
модель
от -40 до 85°C - Е - модель |
| Относительная влажность |
от 5 до 95% RH |
| Температура хранения |
от -40 до 85°C |
| ¤
Сертификаты |
| Safety |
UL508 |
| EMI |
EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A |
| EMS |
EN 55024, IEC 61000-4, IEC 61000-6 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| |
| Информация
для заказа |
| ioLogik
R1240 |
RS-485 сервер дистанционного ввода/вывода с 8 аналоговыми входами, рабочая температура от -10 до
75°C |
| ioLogik
R1240-T |
RS-485 сервер дистанционного ввода/вывода с 8 аналоговыми входами, рабочая температура от
-40 до 85°C |
|
