Сервера доступа для устройств с последовательным интерфейсом Serial- Ethernet
|
Серия NPort
5110A / 5130A / 5150A
1-портовые асинхронные сервера RS-232/422/485 в Ethernet |
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|
|
|
1-портовые асинхронные сервера RS-232/422/485 в Ethernet |
|
|
|

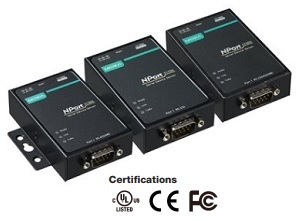

Серия асинхронных серверов MOXA NPort 5100А спроектирована так, чтобы
устройства с последовательным интерфейсом, подключенные к ним стали сетевыми и
были доступны из любой точки сети. Серия MOXA NPort 5100А серверов устройств имеет ультратонкий
корпус повышенной прочности, что совместно с большим числом выполняемых ими функций делает это
устройство удобным, простым и надежным для Ethernet применений.
|
Энергосберегающее Serial-Ethernet решение
Moxa недавно разработала MiiNe - небольшой, но мощный Serial-в-Ethernet чип со
встроенной оперативной памятью и Flash. Новая серия MOXA NPort 5100А теперь базируется на MiiNe и
стала единственным в мире сервером Serial-в-Ethernet с энергопотреблением менее 1 Вт.
Серия Serial-в-Ethernet обеспечивает экономию более 50% потребляемой мощности по сравнению с
другими существующими на рынке устройствами, помогая инженерам
удовлетворить жесткие экологические требования для эксплуатации в промышленных условиях.
Защита последовательных портов, Ethernet и питания
При применении подобных устройств в промышленности одним из важных факторов
функционирования всех электрических устройств является защита от импульсных помех, которые, как правило,
обусловлены высоким напряжением при переходных процессах или молниях. В серии MOXA NPort 5100А
применены инновационные решения, обеспечивающие защиту как последовательных портов,
так Ethernet и линий питания. MOXA NPort 5100А протестированы и соответствуют требованиям стандарта IEC 61000-4-5.
Эти современные средства защиты от импульсных помех обеспечивают высокую надежность Serial-Ethernet
решений MOXA даже в условиях жестких индустриальных сред.
Простая 3-х шаговая веб-конфигурация
MOXA NPort 5100А имеют простой и удобной для пользователей веб-интерфейс для настройки.
С помощью консоли MOXA NPort 5100А за 3 простых шага и время менее 30 секунд может быть
осуществлена настройка устройства в Serial-в-Ethernet применении. Использование веб-интерфейс
экономит время и усилия на развертывание приложения.
Простое устранение неисправностей
Сервера устройства MOXA NPort 5100А поддерживают SNMP V2 управление, которое может быть
использовано для мониторинга оборудования через Ethernet. Для каждого из устройств
могут быть сформированы пользователем условия, при которых устройство автоматически
отправляет сообщения SNMP менеджеру для принятия решений. Для пользователей, которые не используют SNMP менеджер,
предупреждения могут отправляться, например, по электронной почте.
Используя Windows utility или веб-консоль пользователь сам определяет, что необходимо выполнить при
достижении того или иного события. Например, такие события могут вызвать "теплый старт",
"холодный" старт или смену пароля.
|
Подробнее о MOXA NPort 5150 >>>
|
|
|
Особенности |
|
|
- Самое минимальное в мире потребление - 1 W
- Быстрая трехшаговая ВЕБ-конфигурация
- Защита сигналов, Ethernet и питания
- Винтовые соединители - Real COM/TTY драйвера для Windows и Linux
- Стандартный TCP/IP интерфейс, TCP и UDP моды |
|
|
Спецификации |
|
|
¤
Ethernet интерфейс |
Количество портов |
1 |
Скорость |
10/100 Mbps |
Соединитель |
RJ45 |
Magnetic Isolation Protection |
Встроенная |
¤ Serial интерфейс |
Тип интерфейса |
NPort® 5110A: RS-232
NPort® 5130A: RS-422/485 NPort® 5150A: RS-232/422/485 |
Количество портов |
1 |
Соединитель |
Male DB9 |
Защита сигналов |
15 KV ESD всех сигналов Level 1 Surge, EN61000-4-5 |
RS-485 управление данными |
ADDC® (automatic data direction control) |
Нагрузочные резисторы |
1 KΩ, 150 KΩ |
¤ Serial параметры |
Биты данных |
5, 6, 7, 8 |
Стоп биты |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Контроль потока |
RTS/CTS и DTR/DSR (RS-232 только), XON/XOFF |
Скорость |
от 50 bps до 921.6 Kbps |
¤ Serial сигналы |
RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485 (2-проводный): |
Data+, Data-, GND |
RS-485 (4-проводный): |
Rx+, Tx-, Rx+, GND |
¤ Программное обеспечение |
Протоколы |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c, HTTP, SMTP, IGMP V1/2 |
Конфигурация |
Web Console (с новым Quick Setup), Serial Console (NPort® 5110A/5150A только), Telnet Console, Windows Utility |
Fixed TTY драйвера |
SCO UNIX,
SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS
10.13, macOS 10.14, macOS 10.15 |
Linux Real TTY драйвера |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
Windows Real COM драйвера |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
¤ Физические характеристики |
Корпус |
Металл |
Вес |
340 г |
Размер |
Без "ушей": 52 x 80 x 22 мм
С "ушами": 75.2 x 80 x 22 мм |
¤ Окружающая среда |
Рабочая температура |
Стандартная модель: от 0 до 60°C С расширенным температурным диапазоном: от -40 до 75°C |
Относительная влажность |
от 5 до 95% RH |
Температура хранения |
от -20 до 85°C |
¤
Питание |
Питание |
от 12 до 48 VDC |
Потребление |
NPort® 5110A: 82.5 mA @ 12 V, 47.3 mA @ 24 V
NPort® 5130A: 89.1 mA @ 12 V, 49.5 mA @ 24 V
NPort® 5150A: 92.4 mA @ 12 V, 52.8 mA @ 24 V |
¤
Сертификаты |
Safety |
UL (UL60950-1), LVD (EN60950-1) |
EMC |
CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A |
Power Line Protection |
Level 2 Burst (EFT), EN61000-4-4, Level 3 Surge, EN61000-4-5 |
¤ Прочее |
Триггер перезагрузки |
WDT (watchdog timer) |
|
|
Информация для заказа |
|
|
|
NPort 5110A |
1-портовый асинхронный сервер RS-232 в
Ethernet,
рабочая температура от 0 до 60°C |
NPort 5130A |
1-портовый
асинхронный сервер RS-422/485 в Ethernet, рабочая температура от 0 до 60°C |
NPort 5150A |
1-портовый
асинхронный сервер RS-232/422/485 в Ethernet, рабочая температура от 0 до 60°C |
NPort 5110A-T |
1-портовый
асинхронный сервер RS-232 в Ethernet, рабочая температура от -40 до 75°C |
NPort 5130A-T |
1-портовый асинхронный сервер RS-422/485 в Ethernet,
рабочая температура от -40 до 75°C |
NPort 5150A-T |
1-портовый асинхронный сервер RS-232/422/485 в Ethernet,
рабочая температура от -40 до 75°C |
Также поставляется |
- Инструкция по быстрой
установке (Quick Installation Guide)
-
Блок питания в стандартных
моделях. В моделях с индексом "T"
заказывается отдельно
|
Дополнительные принадлежности |
DK-35A | DIN-Rail крепежный набор (35 mm для NPort 5200 ) |
Mini
DB9F-to-TB |
Переходник: разъем DB9
"мама" на клемную колодку |
PWR-12150-EU-T1 |
Источник
питания 12V1.5A, рабочая температура от - 40 до 75°C,
Screw type, EU Plug
|
|
|
