Сервера доступа MOXA для устройств с последовательным интерфейсом
Serial- Ethernet:

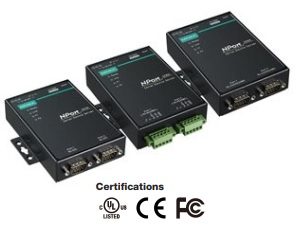

Серия NPort
5200A - 5210A, 5230A, 5250A
2-портовые асинхронные сервера RS-232/422/485 в Ethernet
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|
2-портовые асинхронные сервера MOXA RS-232/422/485 в Ethernet |
|
|
|
Серия асинхронных серверов MOXA NPort 5200А спроектирована так, чтобы устройства с последовательным интерфейсом, подключенные к ним стали сетевыми и были доступны из любой точки сети. Серия MOXA NPort 5200А
- 2 поровых серверов serial устройств - имеет ультратонкий корпус повышенной прочности, что совместно с большим числом выполняемых ими функций делает это устройство удобным, простым и надежным для
современных Ethernet применений |
Энергосберегающее Serial-Ethernet решение
Moxa недавно разработала MiiNe - небольшой, но мощный Serial-в-Ethernet чип со встроенной оперативной памятью и Flash. Новая серия MOXA NPort 5200А теперь базируется на MiiNe. Серия NPort 5200А обеспечивает экономию более 50% потребляемой мощности по сравнению с другими существующими на рынке устройствами, помогая инженерам удовлетворить жесткие экологические требования для эксплуатации в промышленных условиях.
Защита последовательных портов, Ethernet и питания При применении подобных устройств в промышленности одним из важных факторов функционирования всех электрических устройств является защита от импульсных помех, которые, как правило, обусловлены высоким напряжением при переходных процессах или молниях. В серии MOXA NPort 5200А применены инновационные решения, обеспечивающие защиту как последовательных портов, так Ethernet и линий питания. MOXA NPort 5200А протестированы и соответствуют требованиям стандарта IEC 61000-4-5. Эти современные средства защиты от импульсных помех обеспечивают высокую надежность Serial-Ethernet решений MOXA даже в условиях жестких индустриальных сред.
Простая 3-х шаговая веб-конфигурация
MOXA NPort 5200А имеют простой и удобной для пользователей веб-интерфейс для настройки. С помощью консоли MOXA NPort 5200А за 3 простых шага и время менее 30 секунд может быть осуществлена настройка устройства в Serial-в-Ethernet применении. Использование веб-интерфейс экономит время и усилия на развертывание приложения.
Простое устранение неисправностей Сервера устройства MOXA NPort 5200А поддерживают SNMP
управление, которое может быть использовано для мониторинга оборудования через Ethernet. Для каждого из устройств могут быть сформированы пользователем условия, при которых устройство автоматически отправляет сообщения SNMP менеджеру для принятия решений. Для пользователей, которые не используют SNMP менеджер, предупреждения могут отправляться, например, по электронной почте. Используя Windows utility или веб-консоль пользователь сам определяет, что необходимо выполнить при достижении того или иного события. Например, такие события могут вызвать "теплый старт", "холодный" старт или смену пароля.
Группировка COM портов
Функция группировки COM портов в MOXA NPort 5200А позволяет создавать COM-группы и перенаправить данные из них на несколько физических COM портов серверов NPort. COM порт группировка позволяет управлять несколькими физическими последовательными портами одновременно, виртуально работая только с один COM-портом.
Подробнее о MOXA NPort 5200A
>>>
|
|
|
Особенности |
|
|
- Самое минимальное в мире потребление - Быстрая трехшаговая ВЕБ-конфигурация - Защита сигналов, Ethernet и питания - Винтовые соединители - Группировка COM портов - Резервируемое входное питание - Стандартный TCP/IP интерфейс, TCP и UDP моды
|
| |
|
Спецификации |
|
|
¤ Ethernet интерфейс |
Количество портов |
1 |
Скорость |
10/100 Mbps |
Соединитель |
RJ45 8-pin |
Magnetic Isolation Protection |
Встроенная |
Ethernet Line Protection |
EN61000-4-5 (Surge) Level 2 |
¤ Serial интерфейс |
Тип интерфейса |
NPort® 5210A: RS-232
NPort® 5230A: RS-422/485 NPort® 5250A: RS-232/422/485 |
Количество портов |
2 |
Соединитель |
NPort 5210A/5250A: DB9 male
NPort 5230A: Terminal Block (5 pins на порт) |
Защита Serial сигналов |
15 KV ESD всех сигналов Level 1 Surge, EN61000-4-5 |
RS-485 управление данными |
ADDC® (automatic data direction control) |
Нагрузочные резисторы |
1 KΩ, 150 KΩ |
¤ Serial параметры |
Биты данных |
5, 6, 7, 8 |
Стоп биты |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Контроль потока |
RTS/CTS и DTR/DSR (RS-232 только), XON/XOFF |
Скорость |
от 50 bps до 921.6 Kbps |
¤ Serial сигналы |
RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485 (2-проводный): |
Data+, Data-, GND |
RS-485 (4-проводный): |
Rx+, Tx-, Rx+, GND |
¤ Программное обеспечение |
Протоколы |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2 |
Конфигурация |
Web Console (с новым Quick Setup), Serial Console (NPort 5210A/5250A только), Telnet Console, Windows Utility |
Fixed TTY драйвера |
SCO UNIX,
SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS
10.13, macOS 10.14, macOS 10.15 |
Linux Real TTY драйвера |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
Windows Real COM драйвера |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
¤ Физические характеристики |
Корпус |
Металл |
Вес |
340 г |
Размер |
Без "ушей": 77 x 111 x 26 мм С "ушами": 100 x 111 x 26мм |
¤ Окружающая среда |
Рабочая температура |
Стандартная модель: от 0 до 60°C С расширенным температурным диапазоном: от -40 до 75°C |
Относительная влажность |
от 5 до 95% RH |
Температура хранения |
от -20 до 85°C |
¤
Питание |
Питание |
от 12 до 48 VDC |
Потребление |
119 mA @ 12V, 65 mA @ 24V |
¤
Сертификаты |
Safety |
UL (UL60950-1), LVD (EN60950-1) |
EMC |
CE, FCC |
EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
EMS |
EN 55024 |
Power Line Protection |
EN61000-4-4 (EFT) Level 2, EN61000-4-5 (Surge) Level 3 |
¤ Прочее |
Триггер перезагрузки |
WDT (watchdog timer) |
Время наработки на отказ |
847,750 часов |
|
Информация для заказа |
|
|
|
NPort 5210A |
2 портовый RS-232 в Ethernet асинхронный сервер. рабочая температура от 0 до 60°C |
NPort 5210A-T |
2 портовый RS-232 в Ethernet асинхронный сервер, рабочая температура от - 40 до 75°C |
NPort 5230A |
2 портовый RS-422/485
в Ethernet асинхронный сервер, рабочая температура от 0 до 60°C |
NPort 5230A-T |
2 портовый RS-422/485 асинхронный сервер в Ethernet, рабочая температура от - 40 до 75°C |
NPort 5250A |
2 портовый RS-232/422/485 в Ethernet асинхронный сервер, рабочая температура от 0 до 60°C |
NPort 5250A-T |
2 портовый RS-232/422/485 в Ethernet асинхронный сервер, рабочая температура от - 40 до 75°C |
Также поставляется |
- Инструкция по быстрой
установке (Quick Installation Guide)
-
Блок питания в стандартных
моделях. В моделях с индексом "T"
заказывается отдельно
|
Дополнительные принадлежности |
DK-35A | DIN-Rail крепежный набор (35 mm для NPort 5200 ) |
Mini
DB9F-to-TB |
Переходник: разъем DB9
"мама" на клемную колодку |
PWR-12150-EU-T1 |
Источник
питания 12V1.5A, рабочая температура от - 40 до 75°C,
Screw type, EU Plug
|
|
|
|
