Сервера доступа для устройств с последовательным интерфейсом Serial- Ethernet
|
Серия NPort
IA5000А
1, 2 и 4-портовые асинхронные сервера RS-232/422/485 в Ethernet
для индустриальной
автоматизации |
|
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|
| |
 |
1,
2, 4 - портовые асинхронные индустриальные сервера RS-232/422/485 в Ethernet |
 |
|
|
 |

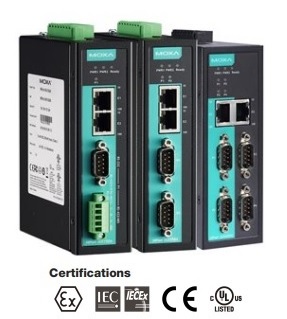

Серия асинхронных серверов MOXA NPortIA5000А
спроектирована так, чтобы устройства с последовательным интерфейсом, подключенные к ним стали сетевыми и
были доступны из любой точки сети.
Серия MOXA NPortIA5000А асинхронных серверов устройств, в отличии от других серий, имеет
новый корпус повышенной прочности, Serial/LAN/питание защиты, базируется на новом
наборе чипов MiiNe с чрезвычайно низким потреблением, а так же имеет обновленное, более
дружественное программное обеспечение, что совместно с большим числом выполняемых
ими функций делает эти устройства удобными, простыми и надежными решениями для индустриальных Ethernet применений.
|
Серверы MOXA NPortIA5000А поддерживают несколько режимов работы -
TCP Server, TCP Client, UDP, Real COM, RFC2217, Reverse Telnet, Pair Connection и Ethernet
Modem, обеспечивая совместимость с сетевым программным обеспечением и идеально подходят для
подключения устройств с RS-232/422 /485 интерфейсом, таких как: контроллеры,
датчики, измерительные приборы, двигатели, приводы, считыватели штрих кодов, операторские панели т.п.
Два Ethernet порта для упрощения коммуникаций
Серверы MOXA NPortIA5000А имеют два Ethernet порта. Один из портов позволяет подключить сервер в индустриальную Ethernet сеть, а второй может быть использован как для подключения, например, аналогичного MOXA NPortIA5000А
сервера,
так и любого другого Ethernet устройства. Наличие двух Ethernet портов в MOXA NPortIA5000А
устраняет необходимость иметь дополнительный Ethernet коммутатор.
Резервируемое питание
Серверы MOXA NPortIA5000А имеют два входа для подключения источников питания, что позволяет
запитывать устройство одновременно от двух независимых источников. При выходе из строя одного
из них, питание будет поступать от второго, тем самым обеспечивая непрерывное функционирование сервера.
Простое устранение неисправностей
Сервера устройства MOXA NPortIA5000А
поддерживают SNMP V2 управление, которое может быть
использовано для мониторинга оборудования через Ethernet. Для каждого из устройств
могут быть сформированы пользователем условия, при которых устройство автоматически
отправляет сообщения SNMP менеджеру для принятия решений. Для пользователей, которые не используют SNMP менеджер,
предупреждения могут отправляться, например, по электронной почте.
Используя Windows utility или веб-консоль пользователь сам определяет, что необходимо выполнить при
достижении того или иного события. Например, такие события могут вызвать "теплый старт",
"холодный" старт или смену пароля.
Релейные и E-mail предупреждения
Встроенный в MOXA NPortIA5000А
релейный выход может быть использован для оповещения администраторов о
возникших проблемах с Ethernet связью или пропаданием питания, или при изменении DCD или DSR последовательных сигналов.
Эти уведомления о неполадках могут быть так же определены при использовании web консоли. Аналогичные предупреждения могут быть сформированы и как e-mail сообщения для администраторов. Все эти функции являются чрезвычайно ценными инструментами, которые позволяют инженерам оперативно реагировать на непредвиденные ситуации
Защита последовательных портов, Ethernet и питания
При применении подобных устройств в промышленности одним из важных факторов
функционирования всех электрических устройств является защита от импульсных помех, которые, как правило,
обусловлены высоким напряжением при переходных процессах или молниях. В серии MOXA
NPortIA5000А применены инновационные решения, обеспечивающие защиту как последовательных портов,
так и Ethernet и линий питания. MOXA NPortIA5000А
протестированы и соответствуют требованиям стандарта IEC 61000-4-5.
Эти современные средства защиты от импульсных помех обеспечивают высокую надежность Serial-Ethernet
решений MOXA даже в условиях жестких индустриальных сред.
Энергосберегающее Serial-Ethernet решение
Moxa разработала MiiNe - небольшой, но мощный Serial-в-Ethernet чип со
встроенной оперативной памятью и Flash. Новая серия MOXA NPortIA5000А
теперь базируется на MiiNe и
стала единственным в мире сервером Serial-в-Ethernet с энергопотреблением менее 1 Вт.
Серия Serial-в-Ethernet серверов MOXA NPortIA5000А
обеспечивает экономию более 50% потребляемой мощности по сравнению с
другими существующими на рынке устройствами, помогая инженерам удовлетворить жесткие экологические требования для эксплуатации в промышленных условиях.
Индустриальная сертификация
Для обеспечения безопасной и надежной эксплуатации в промышленных средах,
сервера серии MOXA NPort IA5000A были сертифицированы в соответствии с признанными
индустриальными стандартами: IP30 - для механической защиты, UL508 - безопасного
использования, а так же взрывобезопасные сертификаты для надежной работы в опасных зонах.
Сертификаты включают: UL/cUL Class 1 Division 2 Groups A, B, C, D и ATEX Class 1 Zone 2.
|
|
Подробнее о MOXA NPort
IA5100A >>>
|
| |
|
|
Особенности |
|
|
- Расширенная защита от перенапряжений для последовательного и LAN интерфейсов, а так же питания
- 2 KV isolation для последовательного интерфейса
- Терминальные блоки для подключения последовательного интерфейса и питания
- C1D2 и ATEX сертификаты для работы в жестких промышленных условиях
- Каскадные порты для упрощения Ethernet коммуникаций
- Резервируемое входное питание
- Предупреждающие сообщения на релейном выходе и по электронной почте
- Минимальное потребление за счет использования современного чипа MiiNe
- Модели с широким рабочим температурным диапазоном от -40 до 75 °C
|
|
|
Спецификации |
|
|
| ¤
Ethernet интерфейс |
| Количество портов |
2 |
| Скорость |
10/100 Mbps |
| Соединитель |
RJ45
8 пин |
| Magnetic Isolation Protection |
Встроенная
1.5 KV |
| ¤ Serial интерфейс |
| Тип интерфейса |
RS-232/422/485 |
| Количество портов |
NPort IA5150A: 1
NPort IA5250A: 2
NPort IA5450A: 4 |
| Соединитель |
NPort IA5150A: DB9 для RS-232,
терминальный блок для RS-422/485
NPort IA5250A/IA5450A:
DB9 для RS-232/422/485 |
| Защита сигналов |
• 15 KV ESD protection
для всех сигналов
• 2 KV isolation protection
• 1 KV (level 2) surge protection |
| RS-485 управление данными |
ADDC® (automatic data direction control) |
| ¤ Serial параметры |
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль потока |
RTS/CTS и DTR/DSR (RS-232 только), XON/XOFF |
| Скорость |
от 50 bps до 921.6 Kbps |
| ¤ Serial сигналы |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-проводный): |
Data+, Data-, GND |
| RS-485 (4-проводный): |
Rx+, Tx-, Rx+, GND |
| ¤ Программное обеспечение |
| Протоколы |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP V1, HTTP, SMTP, SNTP, IGMP |
| Конфигурация |
Web Console, Serial Console, Telnet Console, Windows Utility |
| Fixed TTY драйвера |
SCO UNIX,
SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS
10.13, macOS 10.14, macOS 10.15 |
| Linux Real TTY драйвера |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
|
Windows Real COM драйвера |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
| ¤ Физические характеристики |
| Корпус |
Металл |
| Вес |
NPort IA5150A:
475 г
NPort IA5250A: 485
г
NPort IA5450A: 560
г |
| Размер |
NPort IA5150A/IA5250A:
36 x 105 x 140 mm
NPort IA5450A: 45.8 x 134 x 105 mm |
| ¤ Окружающая среда |
| Рабочая температура |
Стандартная модель: от 0 до 60°C
С расширенным температурным диапазоном: от -40 до 75°C |
| Относительная влажность |
от 5 до 95% RH |
| Температура хранения |
от -20 до 85°C |
| ¤
Питание |
| Питание |
от 12 до 48 VDC |
| Потребление |
NPort IA5150A:
12 ~ 48 VDC; 220 mA @ 12 VDC, 110 mA @ 24 VDC
NPort IA5150AI: 12
~ 48 VDC; 255 mA @ 12 VDC, 130 mA @ 24 VDC
NPort IA5250A: 12
~ 48 VDC; 250 mA @ 12 VDC, 125 mA @ 24 VDC
NPort IA5250AI: 12
~ 48 VDC; 290 mA @ 12 VDC, 150 mA @ 24 VDC
NPort IA5450A: 12
~ 48 VDC; 374 mA @ 12 VDC, 184 mA @ 24 VDC
NPort IA5450AI: 12
~ 48 VDC; 512 mA @ 12 VDC, 242 mA @ 24 VDC |
| ¤
Сертификаты |
| Safety |
UL (UL60950-1), LVD (EN60950-1) |
| EMC |
CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A |
| EMS |
EN61000-4-2
(ESD), Level 3
EN61000-4-3 (RS), Level 3
EN61000-4-4 (EFT), Level 4
EN61000-4-5 (Surge), Level 3
EN61000-4-6 (CS), Level 3
EN61000-4-8
EN61000-4-11 |
| ATEX |
Class
I, Zone 2 (Pending) |
| Hazardous Location |
UL/cUL Class 1 Division 2 Groups
A, B, C and D (Pending) |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| ¤ Прочее |
| Триггер перезагрузки |
WDT (watchdog timer) |
|
|
Информация для заказа |
|
|
|
| NPort
IA5150A |
1-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP,
рабочая температура от 0 до 60°C |
| NPort
IA5150A-T |
1-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP,
рабочая температура от
-40 до 75°C |
| NPort
IA5150AI |
1-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой
serial/LAN/питания, два 10/100BaseT(X) порта с одним IP, 2KV Isolation,
рабочая температура от 0 до 60°C |
| NPort
IA5150AI-T |
1-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP, 2KV Isolation, рабочая температура от
-40 до 75°C |
| NPort
IA5250A |
2-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой
serial/LAN/питания, два 10/100BaseT(X) порта с одним IP,
рабочая температура от 0 до 60°C |
| NPort
IA5250A-T |
2-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP,
рабочая температура от
-40 до 75°C |
| NPort
IA5250AI |
2-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой
serial/LAN/питания, два 10/100BaseT(X) порта с одним IP, 2KV Isolation,
рабочая температура от 0 до 60°C |
| NPort
IA5250AI-T |
2-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP, 2KV Isolation, рабочая температура от
-40 до 75°C |
| NPort
IA5450A |
4-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой
serial/LAN/питания, два 10/100BaseT(X) порта с одним IP,
рабочая температура от 0 до 60°C |
| NPort
IA5450A-T |
4-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP,
рабочая температура от
-40 до 75°C |
| NPort
IA5450AI |
4-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой
serial/LAN/питания, два 10/100BaseT(X) порта с одним IP, 2KV Isolation,
рабочая температура от 0 до 60°C |
| NPort
IA5450AI-T |
4-портовый асинхронный сервер RS-232/422/485 в Ethernet, с защитой serial/LAN/питания, два 10/100BaseT(X) порта с одним IP, 2KV Isolation, рабочая температура от
-40 до 75°C |
|
|
