Беспроводные точки доступа (AP/Bridge/AP Client)
Серия AWK-5222
Индустриальная IEEE 802.11 a/b/g беспроводная точка доступа AP/Bridge/Client)
с двумя высокочастотными модулями
Спецификация
|
Информация для заказа
| PDF файл описания на английском языке
| Отправить запрос
|

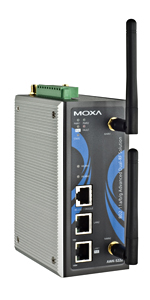

Индустриальная IEEE 802.11 a/b/g беспроводная точка доступа
|
|
|
|
|
MOXA AWK-5222
индустриальная точка беспроводного доступа (Access Point/Bridge/Client)
с двумя
высокочастотными модулями позволяет обеспечить пользователям эффективный беспроводный доступ
к сетевым ресурсам. Она может быть использована в тех случаях, когда проводные
коммуникации не возможны или дороги, а так же тогда невозможно использование GSM/GPRS/EDGE модемов.
Наличие двух независимых высокочастотных
модулей в MOXA AWK-5222 позволяет обеспечить гибкость и резервируемость беспроводных коммуникаций.
MOXA AWK-5222 разработана для индустриального применения и может функционирования
в диапазоне температур от -25 до 60°C - стандартная модель и -40 до 75°C - модель с расширенным температурным диапазоном.
MOXA AWK-5222 имеет съемные антенны, что обеспечивает гибкость выбора
любых других специализированных антенн, вместо использования стандартных моделей.
MOXA AWK-5222 имеет дублированный вход по питанию для повышения надежности
оборудования, а так же может получать питание по Ethernet (PoE - Power-over-Ethernet).
|
Подробнее
о AWK 5222 ->>
|
|
|
Особенности |
|
|
|
|
Спецификации
для индустриальных применений
•
Совместимость с IEEE
802.11a/b/g
• Два независимых высокочастотных
модуля для обеспечения
гибкости и резервируемости
беспроводных коммуникаций
• Turbo Roaming™ для быстрого
переключения (для
перемещающихся клиентов)
• Устойчивость
против рассоединения,
вызванного интерференцией
• Интеграция с цифровыми
входами/выходами DO для
мониторинга и предупреждений
• ЖКИ индикация состояния
оборудования
• Резервируемое питание от
источника 24 VDC или IEEE 802.3af (Power-over-Ethernet)
• Исполнения с RJ-45 (AWK-5222) и M12 (AWK-5222-M12)
сетевыми соединителями
|
|
Расширенные
возможности безопасности
• 64-bit и128-bit WEP (Wired Equivalent Privacy)
• Разрешение / запрет SSID
• Фильтрация для контроля
доступа
• Поддержка IEEE 802.1X/RADIUS
• Поддержка WPA/WPA2/802.11i
|
|
|
|
|
|
Спецификации |
|
|
WLAN |
Стандарты |
IEEE
802.11a/b/g
для беспроводных
сетей
IEEE 802.11i для беспроводной
безопасности
IEEE 802.3 для 10BaseT(X)
IEEE 802.3u для 10/100BaseT(X) для Ethernet
сетей
IEEE 802.3af для питания по Ethernet
(Power over Ethernet)
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN |
Частотный
диапазон,
модуляция и частота |
• DSSS
с DBPSK, DQPSK, CCK
• OFDM с BPSK, QPSK, 16QAM, 64QAM
64QAM @ 54 Mbps, 16QAM @ 24/36 Mbps, QPSK @ 12/18 Mbps,
CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBSK@ 1 Mbps
• 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBPSK @ 11 Mbps
• 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps,
QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps |
Операционные
каналы |
US:
от 2.412 до 2.462 GHz (11
каналов), от 5.18 до 5.24 GHz (4 канала)
EU: от 2.412 до 2.472 GHz (13 каналов),
от 5.18 до 5.24 GHz (4 канала) |
Скорость |
802.11b:
1, 2, 5.5, 11 Mbps
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps |
Мощность
передачи |
802.11b:
от 1 до 11 Mbps:
Стандартная: 18 dBm (+/- 1.5 dBm)
802.11g: от 6 до 24 Mbps: Стандартная:
18 dBm (+/- 1.5 dBm);
от 36 до 48 Mbps: Стандартная:
16 dBm (+/- 1.5 dBm);
54 Mbps: Стандартная:
15 dBm (+/- 1.5 dBm)
802.11a: от 6 до 24 Mbps: Стандартная:
16 dBm (+/- 1.5 dBm);
от 36 до 48 Mbps: Стандартная:
14 dBm (+/- 1.5 dBm);
54 Mbps: Стандартная:
13dBm (+/- 1.5 dBm) |
Безопасность |
•
SSID broadcast
разрешить/запретить
•
Firewall для MAC/IP/Protocol/Port-base
фильтрации
•
64-bit и 128-bit WEP шифрование, WPA /WPA2-Personal
и Enterprise
(IEEE 802.1X/RADIUS, TKIP и AES) |
RX
чувствительность |
802.11b:-92 dBm @ 1 Mbps; -90 dBm @ 2 Mbps;
-88 dBm @ 5.5 Mbps; -84 dBm @ 11 Mbps
802.11g: -87 dBm @ 6 Mbps; -86 dBm @ 9 Mbps;
-85 dBm @ 12 Mbps; -82 dBm @ 18 Mbps;
-80 dBm @ 24 Mbps; -76 dBm @ 36 Mbps;
-72 dBm @ 48 Mbps; -70 dBm @ 54 Mbps
802.11a:-87 dBm @ 6 Mbps; -86 dBm @ 9 Mbps;
-85 dBm @ 12 Mbps; -82 dBm @ 18 Mbps;
-80 dBm @ 24 Mbps; -76 dBm @ 36 Mbps;
-72 dBm @ 48 Mbps; -70 dBm @ 54 Mbps |
TX
мощность |
802.11b:
Typ. 23±1.5 dBm @ 1 до 11 Mbps
802.11g: Typ. 20±1.5 dBm @ 6
до 24 Mbps, Typ. 19±1.5 dBm @ 36 Mbps,
Typ. 18±1.5 dBm @ 48 Mbps, Typ. 17±1.5 dBm @ 54 Mbps
802.11a: Typ. 18±1.5 dBm @ 6
до 24 Mbps,
Typ. 16±1.5 dBm @ 36 до 48 Mbps, Typ. 15±1.5 dBm @ 54 Mbps |
Поддержка
протоколов |
Общие |
Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, RTP ,PPPoE, DHCP |
Только
AP |
ARP,
BOOTP, DHCP, dynamic VLAN-Tags для 802.1X-Clients, STP/RSTP (IEEE 802.1D/w) |
Интерфейс |
Антенна |
2 dBi,
двухчастотная omni-directional, RP-SMA (male) |
Антенный
соединитель |
AWK-5222: RP-SMA (female)
AWK-5222-M12: QMA (female) |
Контакты
аварии |
1
релейный выход с максимальной
нагрузкой 1A @ 24 VDC (Digital Output) |
Цифровые
входы |
2
электрически изолированных
входа
от -30 до +3V для состояния "0" (OFF)
от +13 до +30V для состояния “1” (ON)
Максимальный входной ток: 8 mA |
Светодиодная
индикация |
PWR1, PWR2, PoE, FAULT, STATE, WLAN1, WLAN2, 10M, 100M |
LAN
порт |
10/100BaseT(X)
автоопределение
скорости,
RJ-45 (AWK-5222)
M12 (AWK-5222-M12) |
Консоль |
RS-232 (RJ45) |
Питание |
Входное
напряжение |
от
12 до 48 VDC, резервируемое
постоянное или 48 VDC Power-over-Ethernet (IEEE 802.3af) |
Защита
от неправильной полярности |
Имеется |
Потребление |
от
12 до 48 VDC, 800 mA (max.) |
Соединитель |
10-pin
терминальный блок |
Механические,
питание и окружающая среда |
Рабочая
температура |
Стандартная
модель: от -25 до 60°C
С расширенным температурным
диапазоном: от -40 до 75°C |
Относительная
влажность |
от
5 до 95% RH |
Температура
хранения |
от
-40 до 85°C |
Размеры |
62.05 x 135 x 105
мм |
Вес |
1,1
кг |
Корпус |
Металлический,
IP30 |
Крепление |
DIN-Rail
(стандартно), настенное (опционально) |
Сертификаты |
Safety |
EN60950-1, UL60950-1 |
EMC |
EN 301 489-1/17, FCC Part 15 Subpart
B, EN 55022/55024,
IEC 61000-6-2/4 |
Радио |
EN 300 328, EN 301 893 |
ЖД |
EN 50155, EN 50121-1/4 |
|
Информация
для заказа |
|
|
|
AWK-5222-EU-T
|
IEEE 802.11a/b/g
беспроводная точка доступа ( AP/Bridge/Client) с двумя
высокочастотными модулями,
европейское исполнение, рабочая
температура от -40
до 75°C
|
AWK-5222-EU
|
IEEE 802.11a/b/g
беспроводная точка доступа ( AP/Bridge/Client) с двумя
высокочастотными модулями,
европейское исполнение, рабочая
температура от -25 до 60°C
|
AWK-5222-M12-EU-T
|
IEEE 802.11a/b/g
беспроводная точка доступа ( AP/Bridge/Client) с двумя
высокочастотными модулями и M12
соединителями,
европейское исполнение, рабочая
температура от -40
до 75°C
|
AWK-5222-M12--EU
|
IEEE 802.11a/b/g
беспроводная точка доступа ( AP/Bridge/Client) с двумя
высокочастотными модулями и M12
соединителями,
европейское исполнение, рабочая
температура от -25 до 60°C
|
Дополнительные
принадлежности
|
WK-46
|
Комплект
настенного крепления
|
DR-75-24
|
75W/3.2A DIN-Rail 24 VDC
источник питания с
универсальным от 85 до 264 VAC
входным напряжением
|
CRF-
N0117SA-3M
|
CFD200
кабель N-type (male) в RP-SMA (male), 3м
|
ANT-WSB-ANF-09
|
2.4
GHz, omni-directional, 9 dBi антенна N-type female
соединитель
|
ANT-WSB5-ANF-12
|
5 GHz, omni-directional, 12 dBi
антенна, N-type female соединитель
|
|
|
|
|
