  Серия TC-6110

Модульный 3U компьютер для информационных систем и видеонаблюдения на
  транспорте с Moxa SafeGuard ™ (температурной и антивибрационной защитой),
  Intel Atom D525 1.8GHz CPU, 4 слота расширения, VDC питание, Win7 Embedded

Спецификация | Информация для заказа | Раздел документации на английском языке | Отправить запрос

  Модульный 3U компьютер для информационных систем и видеонабл. на транспорте


  Компьютеры MOXA TC-6110 специально разработаны для внедрения приложений на транспорте. Они имеют 2 Gigabit LAN порта, 1 RS-232 последовательный порт, 2 USB 2.0 хоста и 2 слота расширения для установки различных модулей, предоставляя идеальное решение для автоматизации транспортных приложений.
   Для обеспечения высокой надежности компьютеры MOXA TC-6110 изготовлены с M12 разъемами для гигабит LAN портов, имеют USB порты, а так же резервируемое питание. Кроме этого, модули расширения предоставляют дополнительную гибкость при системной интеграции. Пользователи могут легко добавить необходимые модули памяти; модули гигабит коммутатора для расширения или увеличения пропускной способности, а так же беспроводные модули.




  Особенности
Прочный, безвентиляторный дизайн для эксплуатации на подвижном составе
Защитное покрытие для предотвращения воздействий вибрации, влаги и пыли
Высокопроизводительная платформа с поддержкой до 8 каналов full D1 IP видео
Модульная конструкция для удобного со хранения видео и расширения периферии
Поставляется с поддержкой функции Moxa SafeGuard ™ для повышения безопасности эксплуатации жесткого диска и хранения данных в широком диапазоне температур и при высоком уровне вибрации
Компактный 3U корпус, широкий диапазон питающего напряжения от 24 до 110 В постоянного тока с изолированными источниками
Поддержка SNMP конфигурации, управления и мониторинга
Соответствие основным разделам стандарта EN 50155 ( вибрации и температура).

 Спецификации
Аппаратная часть
Процессор Intel Atom D525 1.8 GHz, 1 MB for L2 cache
Чипсет ICH8-M
Память 4 GB, 2 GB предустановлено: 2 2 GB DDR3-1066 204 pin SO-DIMM SDRAM слот
ОС (предистал-
лированная)
Windows Embedded Standard 7
USB 3 USB 2.0 совместимые,
Соединитель type A  - 2 (поддерживают системную загрузку)
Соединитель M12 - 1
Другое Независимые сенсоры: акселерометр (G-sensor), термометр (T-sensor)
Аудио: с интерфейсами line-in и line-out с M12 соединителем
Память
Встроенная 4 GB индустриальная CompactFlash card для хранения OS
Поддержка HDD 2 съемных трея для 2.5" SSD или HDD
Дисплей
Контроллер Интегрированный Intel GMA 3150
Интерфейсы VGA: DB15 соединитель, разрешение до 2048 x 1536, 75 Hz
Ethernet
LAN 2 auto-sensing 10/100/1000 Mbps порта (M12)
Магнитная защита 1.5 KV
GPS модуль
Название 50-канальный U-blox 6 движков
Тип приемника • GPS L1 C/A код
• SBAS:WAAS, EGNOS, MSAS, GAGAN
Готовность  • Холодный старт: 29 сек
• Теплый старт: 29 сек
• Автоматический старт: 1 сек
• Горячий старт: 1 сек
Чувствительность  • Отслеживание -160 dBm
• Обновление: -160 dBm
• Холодный старт: -147 dBm
Протоколы NMEA, UBX binary, max. частота обновления: 5Hz (ROM версия )
Длительность импульса от 0.25Hz до 1KHz
Точность определения скорости 0.1 m/s
Угловая точность 0.5 градусов
A-GPS Поддержка AssistNow Online и AssistNow Offline, OMA SUPL соместим
Операционные ограничения Скорость: 500m/s (972 knots)
Соединитель QMA
Последовательные порты (Serial)
Стандарт 1 RS-232 порт (DB9 male)
Биты данных 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потока RTS/CTS
Поток до 115.2 Kbps
Последовательные порты - сигналы
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Светодиоды
Система независимые "Power" и "System Ready" сигналы
LAN 100M/Link x 2, 1000M/Link x 2
Serial TX x 1, RX x 1
Другие Программируемые x 4
Питание
Кнопка Reset Для горячего рестарта системы (на передней панели)
Входное питание от 24 до 110 VDC (M12)
Потребление 32W

Примечание

от 24 до 110 VDC соответствует стандарту EN 50155
Механические
Размеры (Ш x Д x В) 210 x 222 x 133 мм без ушей
210 x 269 x 133 мм с ушами
Подробнее -->
Вес 5 кг
Крепление Rack
Материал алюминий и SECC листовой метал (1 mm)
Окружающая среда
Рабочая температура Стандартная: от -25 до 55°C
Т-модель: от -40 до 70°C
Температура хранения -40 до 85°C
Относительная влажность от 5 до 95% без конденсата
Защита от вибрации Стандарт EN 50155
Защита от удара Стандарт EN 50155
Защитное покрытие По запросу
Сертификаты
EMC EN 55022 Class A; EN 61000-3-2 Class D; EN 61000-3-3; EN 55024; FCC Part 15 Subpart B Class A
Сертификаты UL 60950-1, CSA C22.2 No. 60950-1-07, EN 60950-1
ЖД транспорт EN 50155, EN 50121-2-3, EN 50121-4, IEC 61373
Директивы RoHS, CRoHS, WEEE
Средства
Триггер автоматической перезагрузки Встроенный таймер ( WDT- (watchdog timer) поддержка 1-255 интервалов времени для рестарта, программируемый

Программная часть
Windows Embedded Standard 7
Ядро • Windows 7 Embedded, 32 bit
• Sensor and Location Platform
• Remote Procedure Call
Файловая система и хранение данных • NTFS, with Shadow Copy Volume Interface & Shadow Copy Volume
  Service for data integrity
• Microsoft Data Access Components (MDAC)
Web Server Internet Information Services (IIS) 7.0
Интернационализация и локализация • IME options: simplified chinese (zh-CN, UTF16/Unicode), traditional chinese
  (zh-TW, UTF16/Unicode)
• English (US) desktop environment
Средства управления • Microsoft Management Console (MMC)
• Windows Management Instrumentation (WMI)
• Windows PowerShell 2.0
• Performance monitoring and reporting utilities
Устройства  Microsoft Management Console (MMC)
Коммуникационные средства • Quality of Service
• Extensible Authentication Protocol (EAP)
• Remote Access Service (RAS)
• Bluetooth, IRDA, UNIMODEM
• Peer Networking, Small Networking Services
• Wireless Networking
Безопасность • Windows Authorization Manager (AZMAN)
• Active Trusted Platform Module (TPM) Management
• Microsoft Encrypted File System (EFS)
Расширенные функции • The Terminal Server Remote Desktop component provides remote access
  for the desktop of a computer
• Hibernate Once Resume Many (HORM-EEF)
• Message Box Default Reply
• Registry Filter
• WSDAPI for .NET
Watchdog Features a hardware function to trigger system reset in a user specified time interval (Moxa API provided)
Расширенный фильтр записи Redirect disk write operations to volatile (RAM) or non-volatile (disk) storage
Фильтр записи базовых файлов The File Based Write Filter (FBWF) component redirects all write requests directed at protected volumes to the overlay cache, which records and displays the changes while preserving the protected status of the target volume.
Средства разработки • Microsoft .Net Framework 4.0
• Remote Desktop Protocol 7.1 for remote GUI desktops
Расширенный контроль • Acclerometer (G-sensor) utility for site monitoring and reporting
• Thermometer (T-sensor) utility for device monitoring, automation,
  reporting and control
• SNMP-based remote scripting layer for monitoring, reporting, and control



 Информация для заказа
TC-6110-W7E Модульный 3U/42HP компьютер, Intel Atom D525 1.8GHz CPU, 4 слота расширения, от 24 до 110 VDC изолированное питание, Win7 Embedded (32-bit), рабочая температура от -25 до 55°C, EN 50155 T1 совместимый
TC-6110-T-W7E Модульный 3U/42HP компьютер, Intel Atom D525 1.8GHz CPU, 4 слота расширения, от 24 до 110 VDC изолированное питание, Win7 Embedded (32-bit), рабочая температура от -40 до 70°C, EN 50155 T1 совместимый

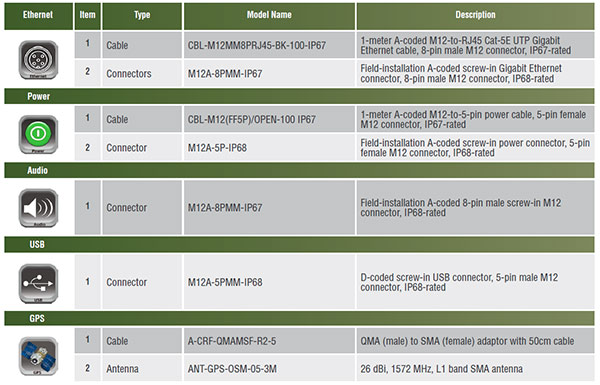

 Аксессуары
