Решения: Добыча
Морские платформы |
Работа оборудования в морских средах сопряжена высокой коррозией, что требует специальных мер защиты и специального обслуживания.
Системы управления, установленные на этих платформах должны быть конструктивно защищены от жестких условий среды. Кроме того, необходимо обеспечение дистанционной проверки всего оборудования в условиях, когда платформы расположены в труднодоступных местах.
|
Сетевые
требования
Удаленный
мониторинг в SCADA сети
В прибрежных средах, SCADA системы являются идеальными для дистанционного сбора данных на необслуживаемых платформах и последующей отправкой этих данных в централизованный центр управления. Для получения и обработки данных в реальном времени используются широкополосные промышленные Ethernet сети, которые обеспечивают PLC контроллеров и сенсоров платформы. Такой подход сокращает затраты и повышает эффективность решения.
Система автоматизации на
главной платформе
Расположенная на главной платформе, система автоматизации предназначена для дистанционного управления и проверки оборудования
других платформ, а так же управления другими
различными системами - освещения, кондиционирования, питания и т.п.
Системы видеомониторинга увеличивают безопасность на платформах
Системы видеомониторинга, установленные на большинстве платформ интегрируются в единую базовую сеть. управления По этой причине, используется
оборудование IP видеонаблюдения для обеспечения полного управления стандартными аналоговыми камерами (CCTV), расположенными на платформах.
Безопасные и надежные промышленные сети для морских сред
Сети управления, работающие на морских платформах, должны соответствовать международным стандартам для оборудования, работающего в опасных условиях. Поэтому, инженеры - проектировщики применяют на платформах промышленное Ethernet оборудование с соответствующими сертификатами безопасности для защиты рисков и обеспечения долговременной
бессбойной работы.
Стандарт сетевого резервирования
Сетевой простой на платформах уменьшает производительность оборудования, следовательно применение резервирования - один из ключевых показателей инфраструктуры связи для морских платформ.
Применение беспроводной связи
Многие необслуживаемые промышленные платформы расположены в труднодоступных местах и до них можно добраться только вертолетом. По этой причине, применение надежной беспроводной сети является существенным преимуществом для передачи информации как между скважинами, так и с главной платформой и центром управления. Применение оборудования IEEE 802.11a/b/g Wi-Fi обеспечивает передачу данных на сравнительно большие расстояния. Большие расстояния могут быть преодолены при использовании мобильной и спутниковой связи. Серверы устройств, применяемые для автоматизации на платформах, могут
использовать различные типы беспроводных коммуникаций.
|
|
Решения
MOXA
MOXA производит оборудование для решений, обеспечивающих надежный и безопасный дистанционный сетевой контроль в условиях морского и прибрежного применения. Оборудование включает: индустриальные Ethernet коммутаторы, IP видео устройства, беспроводные Ethernet устройства и серверы serial-в-Ethernet.
UI/cUL Class I, Division 2, Groups A, B, C,
и D и ATEX Class I, Zone 2, Ex nC IIC, DNV/GL сертификаты
на большую часть
продукции MOXA обеспечивает ее
бессбойное функционирование при
экстремальных внешних условиях и во
взрывоопасных средах.
Ethernet
оборудование MOXA может иметь 10
Mbps, 100 Mbps и 1 Gbps порты, имеет возможность установки как медных, так и оптических интерфейсов,
поддерживает различные типы
резервируемого питания
Оборудование MOXA удовлетворяет жестким требованиям применения в морских и прибрежных зонах:
расширенным рабочим температурным диапазоном от -40 до 75°C, влагозащитные корпуса, компактный дизайн, волоконно-оптические порты для передачи данных на большие расстояния и устойчивость к электромагнитным помехам, резервируемое питание и сетевое резервирование.
Индустриальное беспроводное Ethernet оборудование MOXA имеет специализированное исполнение, резервируемое питание, расширенный рабочий температурный диапазон, IP67/68 и обеспечивают безопасность коммуникаций за счет применения WEP, WPA, WPA2, фильтрации MAC адресов и 802.1X. IEEE.
|

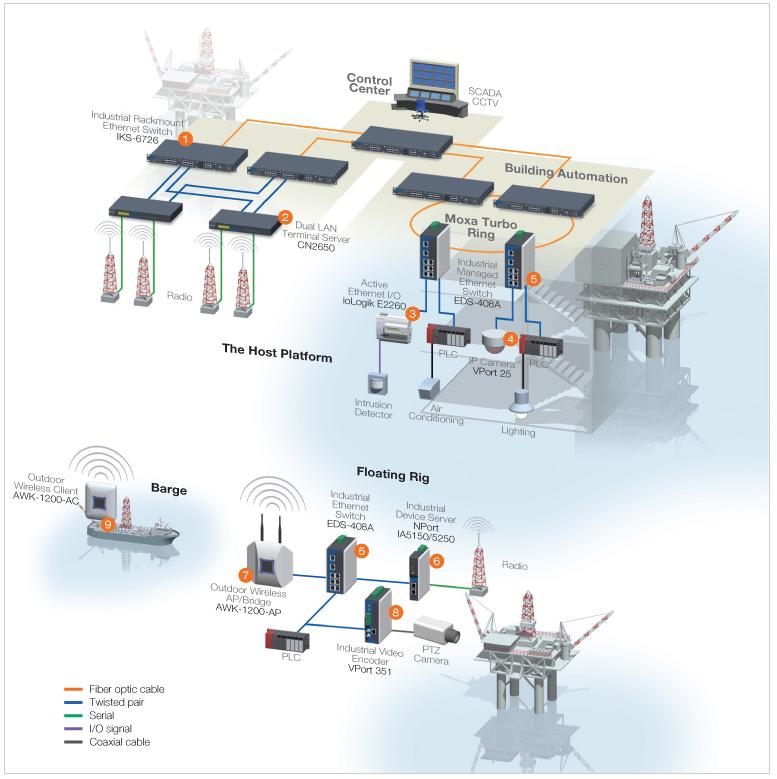

Предлагаемое
оборудование MOXA:
Главная
платформа (Host Platform)
|
Индустриальный Rackmount Ethernet коммутатор
24+2G-портовый, модульный,
управляемый Gigabit Ethernet коммутатор
• DNV/GL сертификат
• Рабочая температура от -40 до 75°C
• Turbo Ring и RSTP/STP для
Ethernet резервирования
• Резервируемое входное
питание
24/48 VDC или 110/220 VDC/VAC
• Различные типы модулей:
RJ45, оптика и SFP порты.
|
|
Терминальный
сервер
8 или 16-портовый RS-232/422/485
с двумя LAN
• ЖКИ для удобного IP конфигурирования
• Два LAN с 2 IP и MAC адресами
• Резервирование COM с двумя
активными LAN соединениями.
|
|
Active Ethernet
оборудование ввода- вывода
6 RTD и 4 цифровых выхода
• Вход для PT или JPT RTD сенсоров или
резистивных сенсоров с
сопротивлением
до 2200 ohms
• 6 виртуальных входов для
среднего и
изменения величины значения
подключенных сенсоров
• Сообщения изменения по
событиям
с отметкой времени через TCP, UDP,
email и SNMP trap
• Патентованная Click&Go логика
для
простого локального контроля
без
программирования.
|
|
IP
камера
IP66 вандалозащищенная для наружного применения
• рабочая температура от -40 до 50°C
• IP66-защита от дождя и пыли
• Питание от источника и PoE для
резервирования
• До 30 фреймов в сек при full D1.
|
|
Другие
платформы (Floating Rig)
|
Индустриальный
Ethernet коммутатор
8-портовый управляемый
• Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Поддержка Turbo Ring
(время восстановления < 20 ms)
• Поддержка QoS, port-based VLAN,
SNMPv1/v2c/v3 и RMON |
|
Индустриальные
сервера Serial в Ethernet
1 и 2-портовые
•
Class I Div. 2/Zone 2 и DNV/GL стандарты
• Каскадирование Ethernet портов для
уменьшения длин
коммуникаций
(RJ45 только)
• Наличие оптических портов
• Рабочая температура
от -40 до 75˚C
• Патентованная
ADDC® технология
(automatic data direction control) для
2- и 4- проводного RS-485
|
|
Индустриальная
беспроводная точка
доступа (AP)
IEEE 802.11g/b Access Point/Bridge
для наружного применения
• IP68-корпус
• Рабочая температура от -20 до 70°C
• Коммуникации "точка-точка"
и
"точка-многоточка"
• Поддержка WEP/WPA/WPA2
и
IEEE 802.1X аутентификации
|
|
Индустриальный
видеошифратор
Full motion, 1 канальный, MJPEG/MPEG4
•
Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Наличие оптических портов
• Видеопоток
до 30 FPS при full D1
(720 x 480 разрешении)
• Функция
записи событий до и
после события
|
Баржи
(Barge) |
|
Индустриальный
беспроводный клиент
Для наружного применения
|
|
|
