Решения: Добыча
Наземные платформы
|
Наземные месторождения газа и
нефти также требуют их автоматизации и внедрения систем дистанционного управления.
На скважине должна быть
установлена система управления реального времени, информация из которой должна поступать как в
единый центр управления, так и на насосные перекачивающие станции.
|
| Сетевые
требования
Надежная дистанционная сетевая проверка, основанная на открытом стандарте промышленного Ethernet, необходима для получения в реальном времени данных от различных устройств (RTU), тем самым устраняя необходимость присутствия персонала на платформах.
Интеграция видео, голоса и данных на одной сетевой платформе позволяет быстрее решить любые возникающие проблемы и минимизирует возможные потери от простоя.
Применение Gigabit Ethernet сетей на основе оптики позволяет приоритезировать потоки данных и передачу видео, обеспечивает необходимую полосу пропускания сети.
Использование оптоволоконных коммуникаций, не подверженных воздействию электромагнитных помех, обеспечивает необходимую безопасность передачи данных и требуемую полосу пропускания сети.
Индустриальный дизайн и характеристики (ATEX и UL стандарты), применяемого оборудования, обеспечивают необходимую защиту от критических условий применения.
Обычно оборудование на
платформах работает в широком диапазоне температур от -40 до 60°C.
|
|
Решения
MOXA
 MOXA Gigabit Ethernet управляемые коммутаторы позволяют создавать резервируемые бекбоны на основе оптоволоконных колец. Такие бекбоны обеспечивают широкополосную передачу данных, голоса и видео в реальном времени от источников (платформ) в центр управления.
MOXA производит полный спектр оборудования для видеонаблюдения по IP: видео шифраторы, видео дешифраторы и IP камеры. Оборудование выполнено в промышленном исполнении, обладает передовыми интеллектуальными функциями, обеспечивает современные технологии сжатия, что позволяет использовать его на промышленных нефтяных и газовых платформах для получения дополнительной информации о состоянии оборудования на удаленных площадках.
Сервера MOXA Serial - Ethernet обеспечивают быстрый и экономичный путь подключения устройств с последовательным интерфейсом к Ethernet сети.
UI/cUL Class I, Division 2, Groups A, B, C,
и D и ATEX Class I, Zone 2, Ex nC IIC сетификаты на большую часть
продукции MOXA обеспечивает ее
бессбойное функционирование при
экстремальных внешних условиях (от -40
до 75˚C) и во
взрывоопасных средах.
Волоконно-оптические порты
обеспечивают передачу данных на большие расстояния и устойчивость к электромагнитным помехам,
обладают возможностью сетевое резервирование.
Система управления
MOXA
INetwork позволяет администраторам анализировать состояние Ethernet сети с использованием web
browser.
|

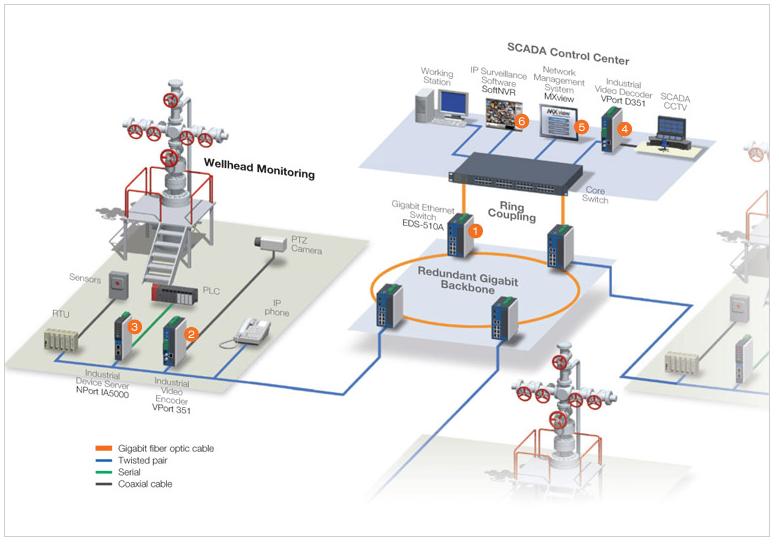

Предлагаемое
оборудование MOXA:
| Резервируемый
кольцевой Gigabit бекбон |
SCADA центр
управления |
 |
Индустриальный
Ethernet коммутатор
7+3G-портовый Gigabit управляемый
•
Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Оптоволоконная передача данных
на
расстояния до 80 км
• 2 Gigabit порта для резервируемого
кольца и 1 Gigabit порт для uplink
|
| Платформы
(скважины) |
 |
Индустриальный
видеошифратор
Full motion, 1 канальный, MJPEG/MPEG4
•
Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Наличие оптических портов
• Видеопоток
до 30 FPS при full D1
(720 x 480 разрешении)
• Функция
записи событий до и
после события
|
 |
Индустриальные
сервера Serial в Ethernet
1 и 2-портовые
•
Class I Div. 2/Zone 2 и DNV/GL стандарты
• Каскадирование Ethernet портов для
уменьшения длин
коммуникаций
(RJ45 только)
• Наличие оптических портов
• Рабочая температура
от -40 до 75˚C
• Патентованная
ADDC® технология
(automatic data direction control) для
2- и 4- проводного RS-485
|
|
 |
Индустриальный
видеодешифратор
Full motion, 1 канальный, MJPEG/MPEG4
•
Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Наличие оптических портов
• Видеопоток
до 30 FPS при full D1
(720 x 480 разрешении)
• Функция
записи событий до и
после события
|
 |
Программное
обеспечение IP видеонаблюдения
64-канала
|
 |
Сетевая
система управления
Обеспечивает доступ к состоянию
сети через ВЕБ броузер
|
|
|
