Надежные индустриальные коммуникации для децентрализованных SCADA систем на основе
MOXA VPort 704 |
Серия MOXA VPort 704 - модульных индустриальных мульти-сервисных
шлюзов имеет 3 встроенных Gigabit Ethernet порта, 3 10/100 Мбит Fast Ethernet порта и 4 слота для установки видео, Ethernet, serial модулей или модулей питания.
Этот инновационный шлюз системным интеграторам не только позволяет сэкономить большое количество времени, усилий и денег, но и значительно повышает эффективность коммуникаций от периферии к центру управления.
Поддерживая большое число разнообразных интерфейсов, он позволяет на его основе создавать локальные, децентрализованные системы управления, связанные с центром управления посредством резервируемой Gigabit Ethernet сети.
Особенности:
• 3 встроенных Gigabit Ethernet порта и 3 10/100 Мбит
Fast Ethernet порта
• Широкий рабочий температурный диапазон от -40 до 75°C
• Модульность и расширяемость
• Пассивная соединительная плата,
большое время наработки на отказ (MTBF)
• Поддержка Moxa Turbo Ring
(время восстановления < 20 ms)
• Web консоль для конфигурирования всех модулей
• Системная диагностика для упрощения обслуживания. |
 |
 |
|

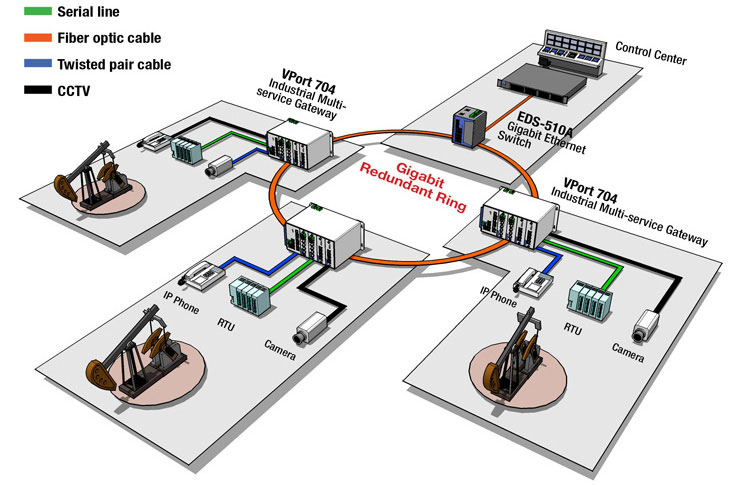

Ethernet совместимость
Поддерживая различные
модули - IP видео шифратора (VPM-7304), Serial-Ethernet (VPM-7704), MOXA VPort 704
позволяет создавать распределенные SCADA системы, например, для нефтяной или газовой индустрии,
преобразовывая видео данные и/или Serial данные от многочисленных источников в Ethernet пакеты и
передавая их по Gigabit Ethernet сетям в центр управления.
Децентрализованное управление
Благодаря широкому набору интерфейсов и возможности дистанционного
WEB-управления, MOXA VPort 704 позволяет значительно сократить расходы на кабельную
инфраструктуру и обеспечить локальное (децентрализованное) управление на удаленных
площадках в индустриальных приложениях.
Индустриальное исполнение
MOXA VPort 704 имеет широкий рабочий температурный диапазон от -40 до 75°C, металлический
корпус, пассивную соединительную плату и не имеет вентиляторов, что позволяет использовать MOXA VPort 704 в тяжелых
промышленных условиях для критически важных приложений, в том числе в нефтяной и газовой промышленности, на
железнодорожном транспорте, а также в городских системах управления движением.
 |
| Состав серии: |
 |
 |
 |
| VPort 704 |
VPM-7304 |
VPM-7704 |
| 4 слотовый индустриальный мультисервисный шлюз |
4-канальный MPEG4/MJPEG модуль видеошифраторов |
4-портовый модуль-сервер
RS-232/422/485 устройств |
• Горячая замена модулей
• Широкий рабочий температурный
диапазон от -40 до 75°C
• Пассивная соединительная плата,
отсутствие вентиляторов,
большое время наработки на отказ
• Автоматическое определение и
конфигурирование IP адресов модулей
• Поддержка Moxa Turbo Ring
(время восстановления < 20 ms) |
• 4 канала видеовходов
• Видеопоток до 120 фреймов в секунду
при CIF разрешении
• 2 типа кодеков MJPEG и MPEG4
• PTZ управление камерами через
RS-232/422/485 порт
• 4 цифровых входа и один релейный
выход для интеграции с сенсорами и
датчиками.
|
• 4 serial порта, поддерживающие
RS-232, RS-422 и RS-485
• Поддержка различных режимов
работы, включая TCP Server,
TCP Client, and UDP
• SNMP MIB-II для сетевого управления
• Скорость до 921.6 Kbps (поддержка
нестандартных скоростей) |
| Графический интерфейс (GUI) |
• Визуальный, простой в использовании GUI
• Легкая IP конфигурация
• Web консоль для конфигурирования всех модулей
• Системная диагностика для упрощения обслуживания. |
|
|
|
