АВТОДОРОГИ |
ЖЕЛЕЗНЫЕ
ДОРОГИ |
ТОННЕЛИ |
|
ПРИМЕНЕНИЯ
|
|
Наименование
проекта |
|
|
Система
управления для тоннеля |
|
Приложение |
|
|
Автоматизация
на транспорте |
|
Продукция
МОХА |
|
|
ED6008-MM-SC
IMC-101-M-SC |
|
Компания |
|
|
Zhejiang Supcon Instrument Co.,
Ltd. |
|
Введение
Быстрое развитие
экономики Китая провело к
бурному строительству
автострад и тоннелей по всей
стране. В целях обеспечения
безопасности на шоссе и в
тоннелях, значительный акцент
делается на создание
специальных систем управления
для автодорог. Внедрение новых
компьютерных технологий,
новых средств связи,
управляющих систем, Ethernet и
т.п. позволили значительно
увеличить быстродействие и
надежность систем управления
на автострадах и в тоннелях.
Описание
Данный
тоннель состоит из двух
тоннелей - левого и правого,
левым имеет протяженность 1,974
метров, а правый - 1,540 метров.

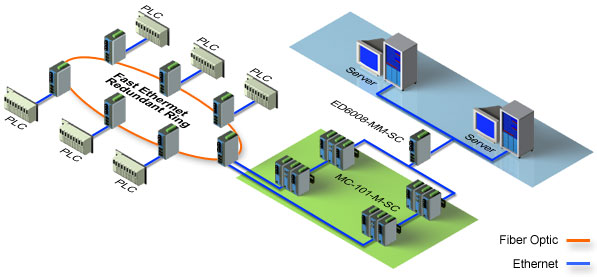

Для управления тоннелями
используется MOXA ED6008-MM-SC, на
основе которого построена
кольцевая сеть, которая
подключается к основному
управляющему офису с
использованием IMC-101-M-SC для
обеспечения необходимой
дальности коммуникаций.
Для повышения
надежности, разработчики
выбрали 10/100 Mbps Ethernet сеть, как
как основную транспортную
сеть с поддержкой технологии
резервируемого кольца MOXA
Turbo Ring. Управляющие сигналы с
подстанций управления,
работающих по протоколу Profibus (с
максимальной скоростью 12 Mbps)
передаются через Ethernet сеть,
которая используется также
для подключения других
элементов управления:
датчиков, сенсоров,
установленных на шоссе и
тоннелях. Промышленный проект,
основанный продукции MOXA,
гарантирует безопасность
тоннельной системы связи, ее
эффективность, высокую
надежность.
Преимущества |
|
Резервируемая
кольцевая Ethernet структура (
время восстановления < 300
ms) |
|
|
Индустриальный
дизайн, DIN-Rail крепление |
|
|
Отсутствие
вентиляторов и малое
потребление питания
позволяет получить
большое время наработки
на отказ |
|
|
Формирование
сигналов аварии по email и на
релейные выходы |
|
Преимущества
продукции |
ED6008-MM-SC |
|
|
Резервируемая
кольцевая Ethernet структура
(время восстановления <
300 ms) |
|
Простая
установка и
конфигурирование |
|
E-mail
предупреждения по
событиям |
|
Рабочая
температура от -40 до 75°C |
|
SNMP
OPC Server Pro |
|
|
IMC-101-M-SC |
|
|
Поддержка
Link Fault Pass-Through |
|
Формирование
сигналов аварии на
релейные выходы |
|
Дублированное
входное питание |
|
Рабочая
температура от -40 до 75°C |
|
|
|
|
|
|
