Ethernet
коммутаторы MOXA упрощают разработку
и
обслуживание полиграфического
оборудования
Введение
Ведущий разработчик печатного
оборудования, производящий его в
течение сорока лет, имеет около
пятисот сотрудников и
многочисленных клиентов во всех
странах мира. Компания производящая
печатающее оборудование и решения,
применяет индустриальное
оборудование на всех этапах - от
планирования разработок,
промышленного запуска партий и до
послепродажного обслуживания.
Компания работает с многими
известными компаниями, как например,
Сименс и Koenig & Bauer и продает от
двадцати до тридцати крупных
комплектов печатного оборудования
и решений каждый год. Компания
является лидером на рынке управления и
производственных решений для крупных
автоматизированных промышленных
процессов печати газет и журналов и
оборудования для издательских домов.
Печатные машины должны
обеспечивать многолетнюю безотказную
работу с минимальным простоем. Все это
потребовало внедрения надежной и
эффективной сетевой архитектуры для
использования в печатающем
оборудовании. Разработчик данного
оборудования использует WAN интерфейсы
для обеспечению дистанционной
проверки и диагностики своего
оборудования. Эта проверка в реальном
времени потребовала применения
чрезвычайно надежной и быстрой сетевой
инфраструктуры.
Описание
системы

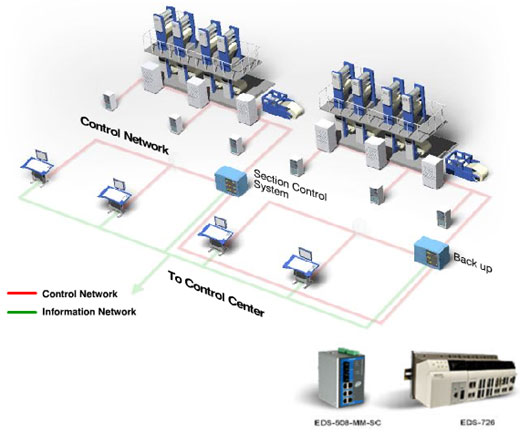

Печатные машины этой компании
объединены в секции, от 2 до 15 секций
могут быть установлены в издательском
доме - их фактическое количество зависит
от необходимого объема печати. Печатающие машины
используют децентрализованное
управление. Каждая машинная секция
печати оснащена четырьмя блоками
управления, в которых размещаются PLC,
ввод/вывод, управление двигателями и
Ethernet коммутаторы. Разработчик систем
печатного оборудования использовал Moxa
EDS-508-MM-SC Ethernet коммутаторы для сбора и
пересылки всей рабочей информации от
каждой секции к управляющей консоли. Эта
консоль секции позволяет управлять
печатающей секцией, осуществлять
проверку и диагностику, позволяя каждой секции
функционировать независимо, но
в тоже время, обеспечивает связь с
другими секциями для дистанционного
контроля. Консоли секции связаны между
собой при помощи EDS-726 - Ethernet коммутаторов
с поддержкой Турбо кольца для
формирования резервируемой волоконнооптической сети с чрезвычайно надежной
и высокоскоростной системой сбора
данных. Использование сетевой
конфигурации позволяет оперативно
управлять каждой из секций. Как
результат - быстрое восстановление при
потере сетевых соединений, возможность
работы на большие расстояния между
секциями. Все данные из секций могут
также быть переданы в управляющий центр,
при использовании услуги теле-поддержки
для печатающих машин. Теле-поддержка из
управляющего центра через Internet
обеспечивает дистанционный контроль и
управление инженерами, которые могут
размещаться как угодно далеко от
печатающих машин.
|
Использованное
оборудование: |
|
EtherDevice™
коммутаторы: |
|
EDS-508-MM-SC
Индустриальный 8
портовый управляемый,
резервируемый Ethernet коммутатор
|
|
EDS-726
Индустриальный 26
портовый модульный, управляемый,
резервируемый Gigabit Ethernet коммутатор
|
Страна
использования |
Весь
мир |
Компания |
Мировой
лидер в производстве печатного
оборудования
|
|
Преимущества
решения: |
|
Надежные
и высокоэффективные устройства с
большим временем наработки на отказ
и длительным временем
функционирования без сбоев.
|
|
Турбо
кольцо (Turbo Ring) с временем
восстановления < 300 ms
обеспечивает безостановочную
работу и управление оборудованием.
|
|
Удаленное
управление для коммутаторов серии EDS
с использованием SNMP.
|
|
EDS-508 и
EDS-726
могут посылать предупреждающие
сообщения реального времени по e-mail
в случае, когда обнаруживается
выход за установленные пределы в
работе оборудования.
|
|
EDS-508 и
EDS-726 имеют резервируемое входное
питание, что предотвращает потерю
данных.
|
|
Наличие
в EDS-508 и EDS-726 оптических интерфейсов
обеспечивает передачу данных и
управление на больших расстояниях.
|
|
