| Мультипортовые платы MOXA
CP-168EL-A
8-ми портовая асинхронная плата RS-232 для шины PCI Express
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
| 8-ми портовая плата RS-232 для PCI Express шины |
 |
MOXA CP-168EL-A - 8 портовая RS-232 индустриальная плата для систем автоматизации, POS и ATM применения. Это лучший выбор для инженеров, занимающихся промышленной автоматизацией и системных интеграторов, так как платы поддерживают многочисленные операционные системы, включая Windows, Linux и даже Unix.
Все порты поддерживают очень высокую скорость передачи - до 921,6 Kbps. MOXA CP-168EL-A обеспечивает полный контроль модемных сигналов для обеспечения совместимости с широким диапазоном различных серийных периферийных устройств.
MOXA CP-168EL-A поддерживает шину PCI Express х1, но также может быть установлена в любой PCI Express слот.
|
Небольшие габариты платы
MOXA CP-168EL-A - малогабаритная плата (low profile), которая совместима с любым PCI Express слотом. Для питания плате необходимо только 3,3 В постоянного тока, а это значит, что плата подходит для любых компьютеров.
Драйвера для Windows, Linux и Unix
MOXA поддерживает широкий спектр операционных систем и платы MOXA CP-168EL-A не является исключением. Надежные Windows COM и Linux / Unix TTY драйвера предоставляются для всех плат MOXA, а так же имеются драйвера и для других операционных систем, таких как, например, WEPOS.
|
| Особенности: |
• Установка в любой PCI Express x1 совместимый слот
• Восемь RS-232 портов
• Скорость до 921.6 Kbps
• 128 байтный FIFO и встроенный контроль потока
• Светодиодная индикация и программное обеспечение для управления
• Встроенная 15 KV ESD защита
• Широкий набор соединительных боксов и кабелей
• Low profile форм-фактор
• Поддержка основных операционных систем - Windows 7 x86/x64, XP/2003/Vista/2008 x86/x64,
2000, DOS, Linux 2.4/2.6,QNX 6, SCO Open Server 5/6, UnixWare 7, Solaris 10 x86/x64
• 15 KV ESD protection
|
| |
| Спецификации: |
| • Аппаратные |
| Контроллер ввода-вывода |
16C550C совместимый |
| Соединитель |
VHDCI 68 |
| Шина |
PCI Expressx1 |
| • Serial интерфейс |
| Стандарт |
RS-232 |
| Число портов |
8 |
| Макс. число плат в компьютере |
4 |
| • Serial защита |
| ESD |
15 KV |
| • Производительность |
| Скорость |
от 50 bps до 921.6 Kbps |
| • Serial параметры |
| Паритет |
None, even, odd, space, mark |
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Контроль потока |
RTS/CTS, XON/XOFF |
| • Serial сигналы |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| • Драйверная поддержка |
| ОС |
Windows 2000, Windows XP/2003/Vista/2008/7 x86/x64, DOS, Linux 2.4, 2.6 x86/x64, QNX 6, SCO Open Server 5/6, UnixWare 7, Solaris 10 x86/x64 |
| • Физические характеристики |
| Размер |
65 x
103 мм |
| • Окружающая среда |
| Рабочая температура |
от 0 до 55°C |
| Температура хранения |
от -20 до 85°C |
| Относительная влажность |
от 5 до 95% RH |
| • Стандарты и сертификация |
| EMC |
CE, FCC |
| EMI |
EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B |
| EMS |
EN 55024, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 (DIPS) |
| Green |
RoHS, CRoHS, WEE |
| • Наработка на отказ |
| Время |
6,824,634 часов |
| База данных |
Database Telcordia (Bellcore), GB |
| • Питание |
| Потребление |
1225 mA @ 3.3 V |
| |
| Информация для заказа: |
| CP-168EL-A |
8 портовая RS-232 PCI Express x1 плата, low profile |
•
Соединители:
Боксы |
| OPT8A+ |
VHDCI 68 в 8 х DB25(F), RS-232, соединительный бокс |
| OPT8B+ |
VHDCI 68 в 8 х DB25(M), RS-232, соединительный бокс |
| OPT8S+ |
VHDCI 68 в 8 х DB25(F), RS-232, соединительный бокс с Surge Protection |
| OPT8-M9+ |
VHDCI 68 в 8 x DB9(M), RS-232, соединительный бокс |
| OPT8K+ (RS-422/485) |
VHDCI 68 в 8 x DB25(F), RS-422, соединительный бокс |
| OPT8F+ |
VHDCI 68 в 8 x DB25(F), RS-422, соединительный бокс с оптической изоляцией |
| OPT8Z+ (RS-422) |
VHDCI 68 в 8 x DB25(F), RS-422, соединительный бокс |
| Кабели |
CBL-M68M9x8-100
(OPT8D+) |
VHDCI 68 в 8 x DB9(M), RS-232 |
CBL-M68M25x8-100
(OPT8C+) |
VHDCI 68 в 8 х DB25(M), RS-232 |
| |

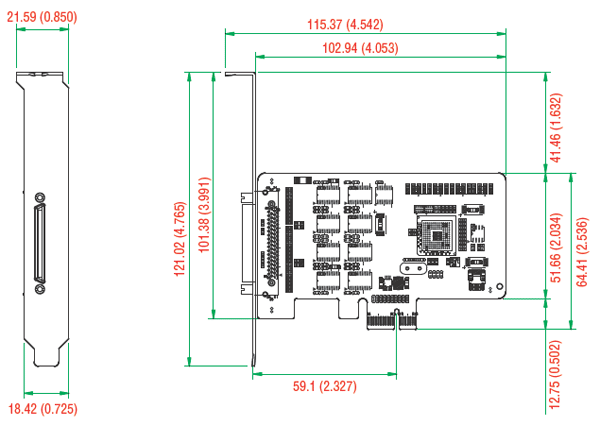

| Габаритные размеры |
 | | |
|
