 Видеосервер VPort-2140               Снят с производства
  4-канальный видеосервер для удаленного наблюдения через TCP/IP сети


Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

 4-канальный видеосервер для удаленного наблюдения через TCP/IP сети



   Видеосервер МОХА VPort 2140 оборудован 4-канальным видеовходом, 4-канальным видео выходом, цифровым преобразователем изображения, обеспечивает сжатие изображения с использованием MJPEG компрессии и имеет встроенный вебсервер с 10/100Mbps Ethernet/Modem интерфейсом. VPort 2140 преобразовывает аналоговые видеосигналы с видеокамер в цифровую форму и обеспечивает передачу цифровых изображений по компьютерным сетям, превращая систему CCTV в «Video по IP» сетевую систему.


Доступ где угодно и когда угодно
   Пользователи могут получить доступ к любой видеокамере, подключенной к видеосерверу VPort 2140 отовсюду и в любое время через Ethernet или Internet. Vport 2140 поддерживает 10/100Mbps Ethernet и Modem dial-in сетевой интерфейс для различных приложений.

Экономия стоимости и трудовых ресурсов
   Нет никакой необходимости строить коаксиальную кабельную сеть для передачи видеоизображений. Просто используйте существующую IP сеть и экономьте на трудозатратах и стоимости установки системы и передаче видеоизображений.

Интегрированная сетевая структура

В противовес системам CCTV, системные интеграторы могут использовать видеосервер Vport 2140 в таких приложениях, как: управление камерой, хранение видеоинформации, запись и воспроизведение видео, VMD (видео обнаружение движения), взаимодействие с DI/DO устройствами и т.д. по IP сети. Vport 2140 предоставляет системным интегратором и администраторам удобное и простое управление системой с возможностью ее расширения.

Встроенный вебсервер для видеоконтроля и управления
   MOXA Vport 2140 имеет встроенный вебсервер, предоставляющий пользователям полное управление и контроль камер и видеоизображений. В дополнении к рассмотренным выше функциям, можно отметить реализованные в Vport 2140 расширенные функции, такие как: VMD (видео обнаружение движения), PTZ контроль камеры и последовательный просмотр. Кроме того, изображения, полученные с использованием VMD или последовательного просмотра могут быть получены по электронной почте или ftp для сообщения пользователям состояния контролируемых событий.

Автоматическая система видеонаблюдения с использованием датчиков ввода/вывода и тревоги

  MOXA Vport 2140 оборудован 4 цифровыми входами и двумя релейными выходами для соединения с датчиками тревоги. Используя сетевое программное обеспечение (такое как MOXA SoftDVR™ Pro IP Surveillance Software) или программирование с использованием Script команд, пользователь может строить автоматическую систему видеонаблюдения, установив взаимодействие между камерами и DI/DO устройствами.

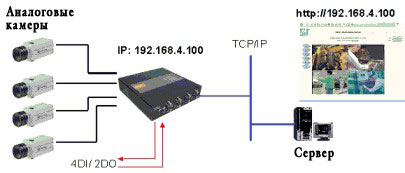

Диаграмма применения

Программное обеспечение MOXA SoftDVR™ Lite IP Surveillance

• Поддержка от 1 до 4 каналов в одном компьютере, максимально 4 камеры
   • До 32 пользователей на систему с привилегией управления пользователями для
     администратора
   • Запись видеофайлов в AVI формате с возможностью хранения на локальном компьютере
   • Возможность повторного использования места на жестком диске в FIFO
   • Поддержка функции видео обнаружения движения для каждой камеры
   • Поддержка установочной картинки и PTZ контроля для каждой камеры
   • Просмотр и запись в соответствии с графиком или по вызову для каждой камеры
   • Возможность получения JPEG изображений для редактирования, печати или сохранения
   • Динамическая регулировка скорости по LAN/Internet для соответствия реальной скорости
      передачи, получения видеоизображений, синхронизированных с фактическим временем
   • Просмотр отчета и регистрации автоматически после перезагрузки системы
   • Камеры могут легко управляться при помощи программного обеспечения Вашей e-карты для
     контроля   и управления трафиком передачи

 Особенности
Компактный размер, 4-канальный MJPEG видеосервер
Четыре BNC видеовхода и 4 BNC видеовыхода (75 ohm нагрузка может быть подключена переключателем)
Настольное устройство со встроенным вебсервером для сетевого управления
Индустриальная операционная система реального времени без вирусной угрозы
Система реального времени с мощным цифровым обработчиком сигналов
Оптимальное решение для обеспечения качества передачи и регулирования полосы пропускания
Видео обнаружение движения с показом Pre/Event/Post (предыдущее-настоящее-последующее) изображений
Общий ввод/вывод для внешнего датчика и оповещения о тревоге
Поддержка одного RS-232/485 порта для PTZ контроля камеры или модемного dial-in соединения
Удаленный доступ к изображениям через ftp или электронную почту
Защита по паролю и привилегия администратора
Настроенная домашняя персональная страница
Удаленное обновление программного обеспечения
Простые в использовании и мощные утилиты для установки и обслуживания
Программное обеспечение MOXA SoftDVR™ IP Surveillance Software для просмотра и записи

 Спецификации
Система Процессор Trimedia PNX1300 VLIW DSP
RAM 16 MB SDRAM
ROM 2 MB FLASH ROM
Сеть Протоколы TCP/IP, HTTP, SMTP, FTP, Telnet, NTP, DNS и DHCP
Модем PPP (Dial-up, прямое кабельное подключение)
Ethernet 10BaseT Ethernet или 100BaseT Fast Ethernet auto negotiation
Видео Поддерживаемые
алгоритмы
MJPEG, JPEG
Видео 4 BNC композитный видео входа
4 BNC видео выхода
NTSC/PAL Автоматически или вручную
Особенности Настройка размера и качества изображения
Управление черно белое или цветное
Четыре изображения на экране
Отметка времени

Видео-
разрешение

NTSC До 30 фреймов 176x120
До 30 фреймов 352X240
До 9 фреймов  704X480
До 9 фреймов  показа 4 камер на одном экране (QUAD)
PAL До  25 фреймов 176x144
До  25 фреймов 352X288
До  8 фреймов 704X576
До 8 фреймов показа 4 камер на одном экране (QUAD)

Требования

Операционная система Microsoft Windows, Linux, Unix и Mac OS
Броузер Internet Explorer 4.x или старше,
Netscape Navigator 4.x  или старше
Ввод - вывод 4 оптоизолированных входа датчика (max. 12 VDC 50 mA)
2 релейных выхода (max. 24 VDC 1A, 125 VAC 0.5A)
Оповещение о тревоге Видеообнаружение движения с возможностью процентной установки и чувствительности
Ежедневный график выбора времени
3 цветные изображения с камеры для хранения до/после изображений отчета об опасности Автоматическая отправка сохраненный изображений по email или на FTP
COM порты COM 1: RS-232 (9-pin D-SUB) или RS-485 (терминальный блок) максимум 115.2Kbps
COM 2: RS-232 (9-pin D-SUB) max.115.2K
PAN/TILT/ZOOM PTZ контроль камеры через RS-232 или RS-485 COM порт;
Поддержка протоколов и устройств:
Sony EVI-D30/31
Canon VC-C1,
VC-C3Dynacolor SmartDOME
Pelco D-protocol Dome
Liling
Ernitec
Клиентские камеры (с использованием простой программируемой платформы)
Безопасность Пользовательская защита по паролю
Обновление программного
обеспечения
Через Upgrade Wizard или FTP
Светодиодные индикаторы Network
ACTIVE индикатор для отображения сетевой активности
LINK индикатор для отображения состояния 10/100 Mbps
FDX индикатор для отображения полного дуплекса

System
POWER  питание
CONNECT индикатор для отображения готовности системы
SERIAL индикатор для отображения состояния последовательно порта
Питание Входное: 12 VDC, 1.5 A
Потребление: около 7.8 W
Размеры (Ш x Д x В) 193.71 x 195 x 44.3 mm
Вес 890 г
Окружающая
среда
Рабочая
температура
От 0 до 65
Температура хранения От -40 до 70
Влажность От 5% до 95% (без конденсата)
Крепление Набор для настенного крепления
Сертификаты CE, FCC
Свободно доступное
программное обеспечение
MOXA SoftDVR™ Lite:
от 1 до 4 каналов IP Surveillance Software для просмотра и записи на одном компьютере
 Информация для заказа
VPort 2140
4-канальный MJPEG видеосервер с 100-240V блоком питания (12 VDC, 1.5 A)
 В комплекте поставляется:
VPort 2140 видеосервер
CD с инструкцией пользователя на английском языке (User's Manual)
Программное обеспечение SoftDVR Lite IP Surveillance
Инструкция по установке на английском языке (Quick Installation Guide)
Блок питания
Null modem кабель
PTZ camera control кабель
Терминальный блок
