 Применения:
 1. Система беспроводного видеонаблюдения и управления для автобусов (Китай)

2. Система визуального информирования пассажиров перронных автобусов
      в аэропорту Борисполь (Украина)

3. Устройство сбора и передачи данных "EnergoPro-240" для организации систем
      автоматизированного учета электроэнергии на базе индустриальных компьютеров
      MOXA ThinkCore IA241 и W345 (Украина)


 Система беспроводного видеонаблюдения и управления для автобусов (Китай)
Описание


  Цифровая информация стала важной частью нашей повседневной жизни, например, на автобусах и других транспортных средствах стали внедряться беспроводные цифровые технологии. Ханчжоу - один из самых древних городов в Китае, в настоящее время становится одним из самых передовых. В Ханчжоу WLAN позволили передавать цифровые данные из движущихся автобусов. Китайские власти стремятся укрепить безопасность общественного транспорта и, как следствие, в Ханчжоу была разработана система видеонаблюдения для автобусов, записывающая видеообразы. Каждый автобус снабжен беспроводной Клиентом, а точки доступа располагаются в стратегически важных местах (светофоры, мосты, тоннели и т.п.). Записанное видео, а также другие данные выгружаются в режиме реального времени при проезде автобусом в зоне действия точек доступа.

Требования приложения


Цифровая передача данных из движущихся транспортных средств на беспроводные точки доступа сопряжена с некоторыми проблемами:

 ¤ Аккумуляторы транспортных средств в состоянии обеспечить только напряжение12 VDC, кроме того, напряжение может значительно колебаться. Временами, напряжение может стать настолько низким, что его будет недостаточно для функционирования мобильных устройств. Поэтому, очень важно, чтобы используемые беспроводные устройства поддерживали 12 В питание, и в то же время, могли работать при более низком напряжении
  ¤ Автобус может двигаться с большой скорость, поскольку он не замедляемся у точки доступа, поэтому беспроводные клиенты должны поддерживать быстрый роуминг cо временем менее 500 ms
  ¤ Антенны беспроводных клиентов должны быть расположены вне автобусов и они должны быть достаточно компактными, чтобы не могли быть поврежден при движении автобусов, например, в туннелях 3 dBi антенны являются самым оптимальным выбором благодаря их компактности. При движении автобуса рабочее расстояние антенны ограничено, но повышение выходной мощности беспроводного клиента до 200 МВт позволяет решить и эту проблему
  ¤ Беспроводные клиенты должны быть устойчивы к вибрациям, свойственным любым транспортным средствам
  ¤ Беспроводные клиенты не должны иметь движущихся частей (например, вентиляторов) и иметь не менее IP30 защиты по исполнению для предотвращения попадания пыли и мелких частиц, которые могут вывести оборудование из строя
  ¤ Для облегчения обслуживания и управления, крайне важно, чтобы мобильные устройства, используемые в этом проекте, имели программное обеспечение для обнаружения, контроля и устранения неисправностей

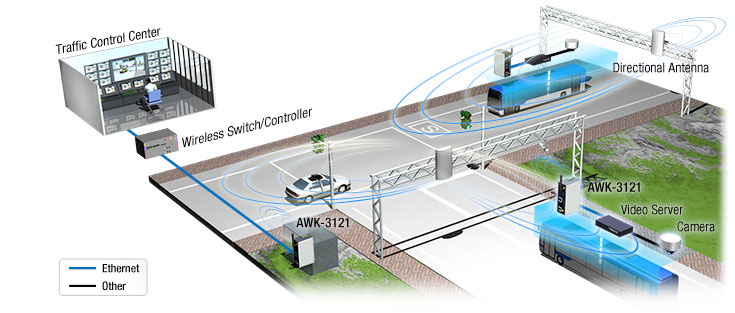

Диаграмма применения



Преимущества

Moxa AWK-3121 является лучшим выбором для данного проекта. AWK-3121 соответствует и даже превосходит требования, предъявляемые к данному проекту.

  • AWK-3121 поддерживает широкий диапазон входного напряжения от 12 до 48 VDC и может надежно функционировать при изменяющемся напряжении, в том числе снижении его до 10 VDC
  • При использовании пары AWK-3121 время переключения при роуминге может составлять
    от 200 мсек до 500 мсек
  • AWK-3121 соответствуют стандарту EN50155 - он очень надежен и может выдерживать интенсивные вибрации, присущие транспортным приложения
  • AWK-3121 имеет IP30 корпус, что обеспечивает защиту его от попадания пыли и других частиц внутрь устройства
  • Moxa поставляет Management Suite – ПО, которое предоставляет пользователям большую свободу и гибкость для мониторинга, управления и конфигурирования беспроводных устройств
Рекомендованное оборудование

Серия AWK-3121

Индустриальная IEEE
802.11a/b/g беспроводная
AP/bridge/client

  • Соответствие IEEE 802.11a/b/g
  • Повышенная безопасность с  WPA/WPA2 пакетной фильтрацией
  • Резервируемое 24 VDC питание или PoE
  • 2 цифровых входа и 1 релейный выход для мониторинга и предупреждения
  • RS-232 console/web-based управление
  • Поддержка STP / RSTP для предотвращения сетевых циклов и повышения надежности
  • Рабочая температура от -40 до 75°C (T модель)
  • DIN-Rail или настенная установка.
  Система визуального информирования пассажиров перронных автобусов
  в аэропорту Борисполь (Украина)

 Описание

  Службой информационных технологий ГП «Международный аэропорт «Борисполь» совместно с НВФ «Граната» введено в эксплуатацию систему визуального информирования пассажиров перронных автобусов аэропорта, которые доставляют пассажиров от терминалов до самолетов.
  Данная система предназначена для повышения качества обслуживания пассажиров, предоставление информации пассажирам в простой и доступной форме, которая полностью исключает возможность посадки пассажира в автобус не своего рейса.

  Особенностью проекта является интеграция в автоматизированную систему управления технологическими процессами аэропорта Борисполь (АСУ ТП, международное название AODB), технического решения визуализации информации с использованием беспроводной Wi-Fi сети (См. рис. ниже).

Диаграмма применения

Система визуального информирования пассажиров перронных автобусов в аэропорту Борисполь с использованием сервера доступа MOXA NPort W2150 Plus

Комплект оборудования, устанавливаемый в автобусе состоит из:
 - светодиодных табло, установленных на двух боковых плоскостях перронных автобусов
 - бортового компьютера, установленного в кабине автобуса на специальной подставке и обеспечивающего управление табло по RS-485 интерфейсу, а так же обмен информацией с центром управления посредством беспроводного асинхронного сервера доступа MOXA NPort W2150 Plus (стандарт IEEE 802.11b/g).

 Описание взаимодействия
   После назначения диспетчером автобуса на текущий рейс, через беспроводный сервер доступа MOXA NPort W2150 Plus бортовой компьютер автоматически получает информацию о текущем рейсе от АСК ТПА и выводит её на боковые табло перронного автобуса для пассажиров и на ЖКИ для водителя.
   На информационных табло для пассажиров отображается следующая информация: код авиакомпании и номер рейса, пункт следования самолета, а так же приветственные сообщения в режиме бегущей строки. Информация отображается на украинском и английском языках через фиксированные временные интервалы.
  Для водителя автобуса дополнительно отображается номер стоянки самолета и номер стойки входа/выхода пассажиров.
  Для обеспечения контрастного отображения информации (даже в солнечный день) используются особо яркие светодиодные панели.


Преимущества
   Использование беспроводных технологий позволило обеспечить гибкость и мобильность решения, а предоставление для пассажиров необходимой информации в простой и доступной форме позволяет исключить ошибки при посадке, а также создает высокий уровень комфорта и повышает престиж аэропорта «Борисполь».

 Оборудование
  MOXA NPort W2150 Plus - беспроводный сервер доступа поддерживает один RS-232/422/485 (3-in-1) последовательный интерфейс, что позволяет подключать к нему любые типы устройств с этими интерфейсами (в данном решении бортовой компьютер подключается к серверу по RS-485 интерфейсу).
  Беспроводные серверы устройств устраняют затраты на кабельные коммуникации и могут быть установлены в труднодоступных и мобильных местах. MOXA NPort W2150 Plus могут связываться с управляющим компьютером через точку доступа или с другим MOXA NPort W2250 Plus на расстоянии до 100 метров при использовании стандартных антенн.

 Устройство сбора и передачи данных "EnergoPro-240" для организации систем автоматизированного учета электроэнергии на базе индустриальных компьютеров MOXA ThinkCore IA241 и W345 (Украина)

Описание

   Устройство сбора и передачи данных "EnergoPro-240" (УСПД) компании "Техноконсалт"  (Украина) предназначено для сбора информации со счетчиков электроэнергии, обработки и хранения информации, а также передачи всех полученных данных УСПД локального уровня в системы автоматизированного учета электроэнергии (АСКУЭ) по различным каналам связи. УСПД "EnergoPro-240" предназначено для эксплуатации в автоматическом режиме.

 УСПД выполняет следующие функции:

• Периодический опрос приборов учета
 • Сохранение информации, полученной со счетчиков электроэнергии, в энергонезависимой памяти
    УСПД.(электропотребление, параметры сети и журнал событий)
 • Передача полученной УСПД локального уровня информации в базу данных АСКУЭ верхнего уровня в автоматическом
    режиме (с задаваемой периодичностью)
 • Пересылка информации со счетчиков в виде предопределенных пользователем макетов на заданный мэйл адрес
 • Вывод данных со счетчиков в графическом виде через WEB интерфейс для заказчика или\и Облэнерго
 • Удаленное администрирование и разделение прав доступа пользователей.

   УСПД разработано на базе индустриального компьютера IA240 (241) или ThinkCore W345
производства компании MOXA. Компьютер имеет индустриальный IP30 корпус с вертикальным DIN-Rail креплением, что позволяет эффективно использовать занимаемое им пространство.
   Полная настройка и конфигурирование интерфейсов приема-передачи данных УСПД осуществляется при использовании Web-интерфейса.
   Связь со счетчиками может осуществляться: по COM-порту счетчика, посредством модемного соединения, либо GSM-модема, либо по другим типам каналов связи. Для непосредственного подключения приборов учета УСПД оснащено четырьмя последовательными портами, которые программно конфигурируются как RS-232, RS-485 или RS-422 (по выбору пользователя). Передача данных со счетчиков в главную базу данных так же возможна с использованием телефонных каналов связи; выделенных линий; TCP/IP – соединения или сотовой GSM/GPRS связи. УСПД поддерживает передачу данных по протоколу IEC 60870-5-101/60870-5-104.



   В УСПД используется лицензионное программное обеспечение, которое позволяет опрашивать любые типы счетчиков. На данный момент обеспечивается поддержка следующих типов счетчиков: EuroAlpha,A1140,A1800, LZQJ-XC, EPQS, SL7000, ZD, ЭТ.

Преимущества


1. Простота установки  - монтаж на DIN-Rail, малое занимаемое пространство и потребление.
 2. Легкость программирования на объекте (необходимо ввести только 4 параметра – тип счетчика, номер,
     порт опроса, тип порта опроса). Все операции выполняются посредством WEB интерфейса без использования
     дополнительного программного обеспечения.
 3. Поддержка различных типов каналов связи для получения УСПД информации и передачи ее в АСКУЭ (телефонные
     каналы,  выделенные линии, TCP/IP и сотовые GSM/GPRS).
 4. Простая интеграция с системами управления верхнего уровня.
 5. Использование только лицензионного программного обеспечения.
 6. Эксплуатация в полностью автоматическом режиме.
 7. Возможность эксплуатации в широком рабочем температурном диапазоне от -10 до 60°C или - 40 до 75°C
    (при использовании различных исполнений компьютеров).

Примененное оборудование:

  Компактный RISC базирующийся встраиваемый компьютер c 4 RS-232/422/485 портами, 4 цифровыми входами
  и выходами, 2х Ethernet портами, PCMCIA, SD, USB Host

  Подробнее о MOXA IA240 -->

  http://www.moxa.com.ua/product/uc/moxa_thinkcore_ia241_ia240.htm

  RISC-базирующийся встраиваемый компьютер с поддержкой GSM/GPRS, 4 Serial порта, 2 USB 2.0, SD
  Подробнее о MOXA W345 -->
  http://www.moxa.com.ua/2007/product/Wireless_comp/moxa_thinkcore_w345.htm
