Видеонаблюдение в нефтяной и газовой промышленности
Описание системы
|
Производителю оборудования для нефтехимического завода в Китае потребовалось создать интегрированную системы видеонаблюдения для защиты своих критических активов. IP-видеонаблюдения Moxa наилучшим образом интегрировалось с DCS системой и охранной сигнализацией. Новая система также включает передовые функции, основанные на IVA функциональности,
которая предупреждают всякий раз, когда обнаружены некоторые события, например, несанкционированное воздействие на камеру или движение в зоне обнаружения.
Эта передовая система видеонаблюдения была довольно быстро развернута благодаря использованию инструментов MOXA SDK, которые значительно упростили интеграцию видеонаблюдения с DCS. DCS система создает всплывающие окна с видео в режиме реального времени в ответ на события. Видео воспроизводится непосредственно в DCS, используя ActiveX компоненты, что снизило сложность разработки системы.
|
|
В то же время, ПО MOXA SoftNVR-IA, имеет встроенный OPC сервер и OPC принимает сообщения о событиях от DCS, создавая бесшовное взаимодействие между IP-системы видеонаблюдения и DCS. В дополнение к IP-системе видеонаблюдения и DCS, функционирует также система охранной сигнализации и через многофункциональный интерфейс она взаимодействует с видеосерверами Moxa и IP-камерами. Таким образом была создана полностью интегрированная система IP-видеонаблюдения, охранной сигнализации и DCS.
Система в общей сложности имеет 76 каналов в которую вошли PTZ-камер, обеспечивающие видеоизображение как в дневное, так и в ночное время. Два SoftNVR-IA сервера служат для обработки, записи и видеонаблюдения в реальном времени, а один SoftCMS видео сервер, расположенный в центре управления, обеспечивает вывод информации со всей системы IP CTV. |
| |
Требования
приложения
|
•
Надежная промышленная
конструкция для работы на
химических предприятиях
• Решение видеонаблюдения,
которое включает в себя видео шифратор,
IP камеры, программное обеспечение
NVR, программное обеспечение CMS
• IVA
интегрированные IP-камеры для
эффективного мониторинга
• Видеонаблюдение,
интегрированное в DCS с
всплывающими окнами с видео
• Изображения до наступления
события для облегчения их
расследования
• Инструменты
для разработки программного
обеспечения (SDK).
|
|

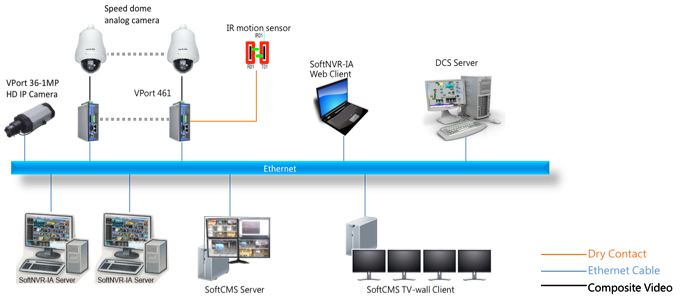

Диаграмма
применения
|
 |
|
Примененное
оборудование
|
 |
Серия VPort 36-1MP
Боксированная, в прочном корпусе, HD H.264 IP видеокамера (для любого времени суток)
• Рабочая температура от -40 до 75 °C , без обогрева или охлаждения
• Камера с 1/2.7 "CMOS матрицей с прогрессивной разверткой, HD разрешение (макс. 1280 х 720)
• Поддержка технологий ROI (Region of Interest - область интереса), BLC (Back Light Compensation - компенсация задней засветки) и WDR (Wide Dynamic Range - широкий динамический диапазон)
• Встроенная противотуманная функция для четкого изображения в дождь, туман и снег
• До 3 H.264 и MJPEG видеопотоков (2 * H.264 и 1 * MJPEG)
• Поддержка функции DynaStream Moxa ™, которая позволяет изменять частоту кадров автоматически для контроля пропускной способности сети.
|
 |
Серия VPort 461
одноканальный индустриальный H.264 видеошифратор для IP видеонаблюдения
• Обеспечивает до 3 одновременных видеопотоков с H.264 и MJPEG форматом сжатия
• 2 Ethernet порта для резервирования и каскадирования
• 1 COM порт для serial-to-Ethernet
коммуникаций
• Рабочая температура от -40 до +75 °С
• Поддержка ONVIF стандартаю
|
 |
Серия VPort 26
IP66 вандалозащищенная купольная IP видеокамера для внешнего применения (для любого времени суток)
• Рабочая температура от -40 до 50 ° C , без обогрева или охлаждения
• Максимальное разрешение 800 х 600 (SVGA) со скоростью 30 FPS
• Высокое качество видео изображения при использовании 3D-DNR, BLC, WDR
• Встроенная противотуманная функция для четкого изображения в дождь, туман и снег
• Объектив с переменным фокусным расстоянием от 2,8 до 11 мм, работа как в дневное, так и ночное время суток,
встроенный ИК-фильтр
• Поддержка функции DynaStream Moxa ™, которая позволяет изменять частоту кадров автоматически для контроля пропускной способности сети
• Поддержка 802.1X, HTTPS и SSH для сетевой безопасности
• Поддержка ONVIF стандарта
|
 |
SoftNVR-IA
64 канальное программное обеспечение индустриального IP видеонаблюдения
• До 64 каналов в одной системе
• Поддержка OPC для интеграции с системой управления
• Отображение информации на двух мониторах для удобства просмотра
• Простая, дружественная установка и запись по расписанию
• Многофункциональный просмотр записанного видео с интеллектуальными функциями поиска
• Дистанционный просмотр текущих видеоизображений и ранее записанных изображений через браузер на основе веб-консоли
|
 |
SoftCMS
100/200/500-канальное программное
обеспечение для
централизованного управления большими системами
видеонаблюдения
• до 500 каналов в одной системе
• Поддержка вывода на ТВ стену
• Доступ к видео-воспроизведению
с MxNVR-IA8 / SoftNVR-IA
• Возможность вывода
информации на 3 монитора
• Дистанционный просмотр текущих видеоизображений и ранее записанных изображений через браузер на основе веб-консоли.
|
|
|
| |
Преимущества
использования оборудования Moxa
|
• Широкий
диапазон рабочих температур от -40 до 75 ° C для жестких условий эксплуатации
• Законченное индустриальное IP-решение видеонаблюдения,
включающее как программное
обеспечение, так и аппаратные
средства
• Поддержка индустриальных
протоколов
• Инструменты для разработки программного обеспечения
( software development tool) для простой
интеграции с DCS/SCADA HMI
• Высокий уровень EMI / EMC защиты.
|
|
| |
|
|
