Оптимизация производства с сетевой системой на нефтеперерабатывающем заводе Naphtha Компания: FPCC (Formosa Petrochemical Corporation) Расположение: Тайвань

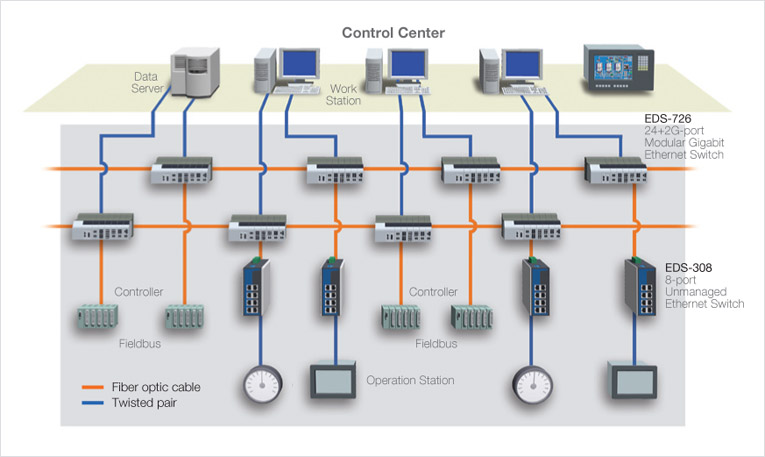

Описание FPCC - одна из самых больших нефтехимических групп на Тайване. Это - "№ 6 Naphtha крекинг", компания разрабатывающая нефтеперерабатывающие заводы, заводы по производству этилена, термические электростанции. Для управления процессом производства этилена при крекинге нефти No. 6 Naphtha Cracker использует надежную индустриальную Ethernet сеть для связи с различными типами устройств.    Центр управления содержит HMI/SCADA системы с многочисленными рабочими станциями для обработки данных и сервер данных, контролирующий контроллеры ввода/вывода, расположенные на удаленных участках предприятия. Применение надежной Ethernet сети как основной сети связи обеспечило бесперебойную работу DCS системы. Восемь MOXA EDS-726 - модульных Ethernet коммутаторов  были использованы для формирования резервируемой волоконно-оптической сети с целью повышения надежности решения. Порт MOXA EDS-308-MM-SC - 8-портового неуправляемого Ethernet коммутатора был использован для связи между основной системой и операционной станцией. Для повышения надежности были созданы две параллельные независимые Ethernet сети и каждое сетевое устройство было подключено к обеим сетям (например, каждая рабочая станция имела две сетевые карты). Кроме того, весь массив рабочих станций и устройств был продублирован для для обеспечения самой высокой степени надежности.

Сетевые требования Почему MOXA? Применение промышленной Ethernet сети для DCS Поддержка топологии резервирования MOXA Turbo Ring   с временем восстановления менее 20ms Создание высоконадежной резервируемой сети MOXA EDS-726 имеют высокую плотность портов и возможность использования оптических модулей Построение Gigabit бекбона для передачи данных в реальном времени MOXA EDS-726 имеет до 2 Gigabit портов, а оптоволоконная передача данных возможна на расстоянии до 80 км Применение как оптических, так и медных коммуникаций для обеспечения гибкости построения сети. MOXA EDS-726 - модульный коммутатор имеет большой выбор интерфейсных модулей

Использованное оборудование: EDS-728              Индустриальный модульный, управляемый Gigabit Ethernet коммутатор (24+4G-порта) EDS-308-MM-SC  Индустриальный неуправляемый 8 портовый Ethernet коммутатор
