Введение
  Метро от Liuyuan до Shuanglin имеет общую длину свыше 26 км, включая почти 14 км под землей. Оно имеет 23 станции, один подготовительный центр, место отстоя поездов и центр управления. Поезда используют 750 в питание вдоль рельс. Для того, чтобы представить сложность системы, необходимо добавить, что есть еще 4 подстанции, 6 силовых подстанций и 3 преобразующие подстанции. Поезда имеют внутреннее и внешнее питание. В общей сложности движется 156 поездов с интервалом 2 минуты и перевозят 48,100 пассажиров каждый час.

   Система управления метро имеет и много других подсистем: управления вентиляцией, пожарными средствами, средствами пожаротушения, SCADA, распределенной системой управления (Distributed Supervisor System - DSS) и т.п. Сердцевиной DSS является система связи. Надежность, безопасность, устойчивость и безотлагательность выполнения всех операций влияют на безопасность перевозок пассажиров.
   В техническом аспекте, сигнальная система - компьютерная система связи, которая является комбинацией механической системы связи и электрической системы связи (релейная система связи). В компьютерной системе связи все устройства должны быть очень надежными. В конкретном случае, сетевая система должна иметь резервирование и быть свободной от помех. Какой тип сетевой системы имеет такие функции?

Описание

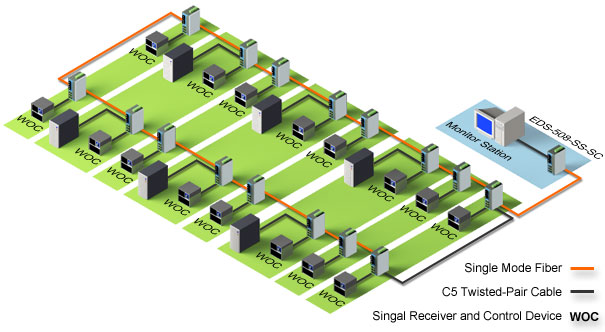

   Сигнальные устройства и устройства связи используют оборудование Британской компании Westinghouse. Компания известна как международный производитель надежных и стабильных устройств. В тоннелях, восемь из двадцати одной станций оснащены сигнальными устройствами WOC и четыре из этих восьми станций имеют по два устройства связи. WOC и устройства связи используются для получения сигналов и местного управления соответственно. Очень надежная сигнальная система должна быть связана в единую безопасную и надежную сетевую систему, для взаимодействия между всеми станциями метро. Кроме того, системе нужны устройства с широкой полосой пропускания, чтобы достигнуть эффективной связи и обеспечить бесперебойность передачи информации по всей системе метро. Резервируемость, большое время наработки на отказ - 260,000 часов, большая скорость - 148,800 pps позволила МОХА EDS-508-SS-SC удовлетворить все критические требования к этой системе.

Преимущества

Резервируемая кольцевая Ethernet структура ( время восстановления < 300 ms)

В дополнении к конфигурированию EDS-508-SS-SC через web, инженеры могут также "зеркалить" порты для SNMP-OPC Server

EDS-508-SS-SC оснащен signal mode оптическими портами и может обеспечивать связь на расстоянии до 15 км

Отсутствие вентиляторов и малое потребление питания позволяет получить большое время наработки на отказ ( 260,000 часов)

EDS-508 позволяет формировать сигналы аварии по email и на релейные выходы



Преимущества продукции
 EDS-508-SS-SC
Резервируемая кольцевая Ethernet структура
(время восстановления < 300 ms)
Port Trunking, VLAN, QoS, и IGMP Snooping для оптимальной сетевой производительности
E-mail предупреждения по событиям
рабочая температура от -40 до 75°C
SNMP OPC Server Pro

 MOXA SNMP OPC Server Pro
Управление в реальном времени для любых SNMP устройств
Мониторинг сети с центра управления
Простота создания и редактирования конфигураций для подключаемых устройств
