| Rackmount индустриальные Ethernet коммутаторы
|
Серия MOXA IKS-6726A / 6728A |
|
24+2G / 24+4G-портовые Gigabit Ethernet, управляемые
PoE+ коммутаторы |
 |
Серия MOXA
IKS-6726A/6728A
|
 |
|
|
 |
Серия MOXA IKS-6726A/IKS-6728A
специально разработана для
удовлетворения жестких требований,
предъявляемых к системам
автоматизации управления движением
- стандарт NEMA TS2 и морских применений
(DNV/GL).
MOXA IKS-6726A/6728A - 26/28 портовые 19"
управляемый Rackmount Gigabit Ethernet
коммутаторы - эффективное решение
для
построения широкополосных сетей промышленной
автоматизации.
|
|
Модульный дизайн (2 слота
расширения) позволяет в MOXA IKS-6726A/6728A установить
до 2/4 Gigabit Ethernet портов и до 24 Fast Ethernet портов,
что обеспечивает коммутатору высокую
масштабируемость.
Резервируемые изолированные блоки
питания 24/48 VDC или 110/220 VDC/VAC придают большую гибкость для
пользователей при выборе
необходимых типов источников питания.
Ethernet коммутаторы серии MOXA IKS-6726A/6726A
соответствуют UL стандартам и
работоспособны в широком диапазоне
температур от -40 до 75°C.
8 встроенных портов PoE +, совместимых с IEEE
802.3af/at в модели IKS-6728A-8PoE, выходная мощность до 36 Вт на порт PoE+.
Все модели
коммутаторов подвергаются 100%
предварительным тренировочным
тестам с целью проверки их
соответствия специальным
требования.
|
Особенности |
|
|
|
|
|
• Интерфейс командной
строки (Command Line Interface - CLI)
для быстрой
конфигурации
• Поддержка EtherNet/IP и Modbus/TCP
протоколов управления и
мониторинга
• Совместимость с EtherNet/IP
и PROFINET протоколами для
прозрачной передачи
данных
• Turbo Ring и Turbo Chain (время
восстановления < 20 ms @ 250
switches), RSTP/STP и
MSTP для сетевого
резервирования
• Поддержка IEEE 802.1Q VLAN
GVRP протоколов для
упрощения сетевого
планирования
• Поддержка QoS-IEEE 802.1p/1Q и
TOS/DiffServ для достоверной
доставки данных
• Поддержка TACACS+, SNMPv3, IEEE 802.1X, HTTPS и
SSH для обеспечения
сетевой
безопасности
• Поддержка SNMPv1/v2c/v3 для
различный уровней
сетевого управления
• Поддержка RMON для
эффективного сетевого
мониторинга
• Поддержка "зеркалирования"
портов для онлайновой
отладки
• Автоматические
предупреждения при
нештатной работе через email
и релейные выходы
• Автоматическое
восстановление IP
адресов при подключении
устройств
• Конфигурация через Web
browser, Telnet/консоль, Windows
utility и ABC-01
• Универсальное
резервируемое питание 24/48 VDC
или 110/220 VDC/VAC
• 8 встроенных портов PoE +, совместимых с IEEE 802.3af/at (IKS-6728A-8PoE)
• Выходная мощность до 36 Вт на порт PoE+ (IKS-6728A-8PoE)
• Рабочая температура от
-40 до 75˚C.
• Поддержка MXstudio для простого визуального управления промышленными сетями
• V-ON ™ обеспечивает многоадресную передачу данных.
|
|
|
|
|
|
|
|
Спецификации |
|
|
|
Серия MOXA
IKS-6726A/6728A Gigabit Ethernet управляемые коммутаторы
 Технология |
| Стандарты |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и
100BaseFX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контроля
потока
IEEE 802.1D-2004 для Spanning Tree протокола
IEEE 802.1w для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree протокола
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP |
|
Программные особенности |
| Управление |
IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Фильтр |
802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP |
| Протоколы
резервирования |
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Безопасность |
RADIUS,
TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| Временное
управление |
SNTP, NTP
Server/Client, IEEE 1588v2 PTP (software-based) |
| Индустриальные
протоколы |
EtherNet/IP, Modbus/TCP, PROFINET |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Особенности
коммутатора |
| Приоритетных
очередей |
4 |
| Max.
число VLAN |
64 |
| VLAN ID |
от
VID 1 до 4094 |
| IGMP
групп |
2048 |
| Размер
таблицы MAC |
16
K |
| Буфер
пакетов |
12 Mbit |
| Размер
Jumbo Frame |
9.6 KB |
| Интерфейсы |
| Fast
Ethernet: |
8-портов 10/100Base T(X)
и 2 слота для модулей : 8- или 6-портовые
с 10/100BaseT(X), 100BaseFX (SC/ST
соединителями), или 100Base SFP |
| Gigabit
Ethernet: |
2-
или 4-порта 10/100/1000BaseT(X) или 100/1000Base SFP |
| Консоль: |
USB-serial
(Type B соединитель) |
| USB
порт |
USB 2.0 |
| Релейные
выходы аварии: |
Один
с нагрузочным током до 3A@30 VDC или 3A@240 VAC |
| Порт
хранения |
USB
(Type A соединитель для ABC-02-USB) |
| Питание |
| Входное
напряжение |
24 VDC
(от 18 до 36 V) или 48 VDC (от 36 до 72 V) или
110/220 VDC/VAC (от 85 до 264 VAC) |
| Потребление |
(без
установленных IM-6700A модулей)
• Max. 0.36 A @ 24 VDC
• Max. 0.19 A @ 48 VDC
• Max. 0.28/0.14 A @ 110/220 VAC |
| Токовая
защита |
Да |
| Защита
от неправильной полярности |
Да |
| Механические |
| Корпус |
IP30
защита |
| Размеры |
440 x 44 x 280 mm (Ш x В x Д)
|
| Вес |
4.1
кг |
| Установка |
в
19’’ стойки |
 |
| Окружающая
среда |
| Рабочая
температура |
от
-40 до 75°C |
| Температура
хранения |
от
-40 до 85°C |
| Относительная
влажность |
от
5 до 95% (без конденсата) |
| Сертификаты |
| Safety |
UL 60950-1, EN 60950-1 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8 |
| Rail Traffic |
EN 50121-4 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Marine |
DNV,
GL, LR, ABS, NK |
| Vibration |
IEC 60068-2-6 |
|
|
| Информация
для заказа |
| Для
заказа
IKS-6726A/6728A
Шаг 1. Выберите тип шасси с необходимым источником питания
|
Шаг 2. Выберите необходимые интерфейсные модули
серии IM-6700A |
|
MOXA IKS-6726A/6728A Gigabit Ethernet
управляемые коммутаторы
с 8 10/100BaseT(X) портами, 2 слотами для Fast Ethernet
модулей и 1 слотом для Gigabit Ethernet модулей, всего до 24+2G/24+4G портов, от - 40 до 75°C

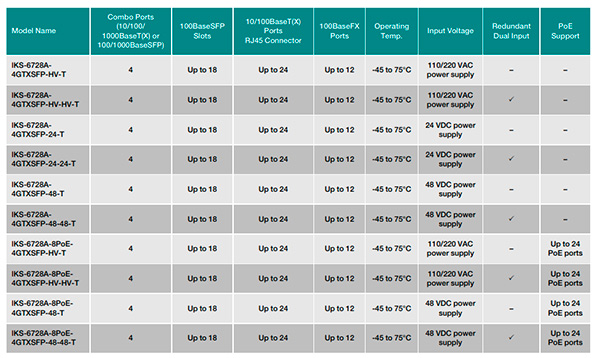

В таблице приведены исполнения коммутаторов IKS-6726A/6728A в зависимости от требуемых блоков питания.
| IKS-6728A-4GTXSFP-HV-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами, 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей, один изолированный блок питания (85-264 VAC), рабочая температура от -40 до 75°C |
| IKS-6728A-4GTXSFP-HV-HV-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами, 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей,
два изолированных блока питания (85-264 VAC), рабочая температура от -40 до 75°C |
| IKS-6728A-4GTXSFP-24-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами, 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей, один изолированный блок питания
(24 VDC), рабочая температура от -40 до 75°C |
| IKS-6728A-4GTXSFP-24-24-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами, 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей,
два изолированных блока питания
(24 VDC), рабочая температура от -40 до 75°C |
| IKS-6728A-4GTXSFP-48-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами, 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей, один изолированный блок питания
(48 VDC), рабочая температура от -40 до 75°C |
| IKS-6728A-4GTXSFP-48-48-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами, 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей,
два изолированных блока питания
(48 VDC), рабочая температура от -40 до 75°C |
| IKS-6728A-8PoE-4GTXSFP-HV-T |
Модульный Gigabit Ethernet управляемый коммутатор: 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо
портов, до 18 100BaseSFP, до 24 10/100BaseT(X) портов с RJ45,
до 12 100BaseFX портов, рабочая температура от -40 до 75°C,
110/220 VAC питание, до 24 PoE портов |
| IKS-6728A-8PoE-4GTXSFP-HV-HV-T |
Модульный Gigabit Ethernet управляемый коммутатор: 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо
портов, до 18 100BaseSFP, до 24 10/100BaseT(X) портов с RJ45,
до 12 100BaseFX портов, рабочая температура от -40 до 75°C,
110/220 VAC сдвоенное питание, до 24 PoE
портов |
| IKS-6728A-8PoE-4GTXSFP-48-T |
Модульный Gigabit Ethernet управляемый коммутатор: 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо
портов, до 18 100BaseSFP, до 24 10/100BaseT(X) портов с RJ45,
до 12 100BaseFX портов, рабочая температура от -40 до 75°C,
блок питания 48 VDC, до 24 PoE портов |
| IKS-6728A-8PoE-4GTXSFP-48-48-T |
Модульный Gigabit Ethernet управляемый коммутатор: 4 10/100/1000BaseT(X) или 100/1000BaseSFP комбо
портов, до 18 100BaseSFP, до 24 10/100BaseT(X) портов с RJ45,
до 12 100BaseFX портов, рабочая температура от -40 до 75°C,
два изолированных блока питания 48 VDC,
до 24 PoE портов |

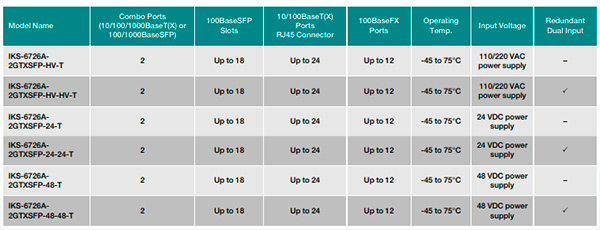

| IKS-6726A-2GTXSFP-HV-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами,
2 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей, один изолированный блок питания (85-264 VAC), рабочая температура от -40 до 75°C |
| IKS-6726A-2GTXSFP-HV-HV-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами,
2 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей,
два изолированных блока питания (85-264 VAC), рабочая температура от -40 до 75°C |
| IKS-6726A-4GTXSFP-24-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами,
2 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей, один изолированный блок питания
(24 VDC), рабочая температура от -40 до 75°C |
| IKS-6726A-4GTXSFP-24-24-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами,
2 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей,
два изолированных блока питания
(24 VDC), рабочая температура от -40 до 75°C |
| IKS-6726A-4GTXSFP-48-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами,
2 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей, один изолированный блок питания
(48 VDC), рабочая температура от -40 до 75°C |
| IKS-6726A-4GTXSFP-48-48-T |
Модульный Gigabit Ethernet управляемый коммутатор с 8 10/100BaseT(X) портами,
2 10/100/1000BaseT(X) или 100/1000BaseSFP комбо портами, 2 слотами для fast Ethernet модулей, фронтальное подключение кабелей,
два изолированных блока питания
(48 VDC), рабочая температура от -40 до 75°C |
|
|
|
|
Серия IM-6700A
Fast Ethernet модулей для IKS-6726A/6728A
|
| IM-6700A-8TX |
Fast Ethernet модуль с 8 10/100T(X)
портами |
| IM-6700A-8SFP |
Fast Ethernet модуль
с 8 100BaseSFP
слотами |
| IM-6700A-8PoE |
Fast Ethernet PoE+
модуль
с 8 100BaseT(X) PoE/PoE+
портами (только для IKS-6728A-8PoE) |
| IM-6700A-6MSC |
Fast Ethernet модуль
с 6 multi-mode 100BaseFX портами
с SC соединителями |
| IM-6700A-6MST |
Fast Ethernet модуль
с 6 multi-mode 100BaseFX портами
с SC соединителями |
| IM-6700A-6SSC |
Fast Ethernet модуль
с 6 single-mode 100BaseFX портами
с SC соединителями |
| IM-6700A-2MSC4TX |
Fast Ethernet модуль
с 2 multi-mode 100BaseFX портами
с SC соединителями
и 4 10/100BaseT(X) портами |
| IM-6700A-2MST4TX |
Fast Ethernet модуль
с 2 multi-mode 100BaseFX портами
с SC соединителями
и 4 10/100BaseT(X) портами |
| IM-6700A-2SSC4TX |
Fast Ethernet модуль
с 2 single-mode 100BaseFX портами
с SC соединителями
и 4 10/100BaseT(X) портами |
| IM-6700A-4MSC2TX |
Fast Ethernet модуль
с 4 multi-mode 100BaseFX портами
с SC соединителями
и 2 10/100BaseT(X) портами |
| IM-6700A-4MST2TX |
Fast Ethernet модуль
с 4 multi-mode 100BaseFX портами
с SC соединителями
и 2 10/100BaseT(X) портами |
| IM-6700A-4SSC2TX |
Fast Ethernet модуль
с 4 single-mode 100BaseFX портами
с SC соединителями
и 2 10/100BaseT(X) портами |
| IM-6700A-8PoE |
Fast Ethernet PoE+ модуль
с 8 100BaseT(X) PoE/PoE+ портами
(Только для серии IKS-6728-8PoE) |
|
| Gigabit Ethernet модули, SFP-1G |
| Модели
с рабочей температурой от 0 до 60°C |
| SFP-1GSXLC |
Компактный трансивер (SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от 0 до 60°C |
| SFP-1GLSXLC |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от 0 до 60°C |
| SFP-1G40BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1GLXLC |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от 0 до 60°C |
| SFP-1GLHLC |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
0 до 60°C |
| SFP-1GLHXLC |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от 0 до 60°C |
| SPF-1GZXLC |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от 0 до 60°C |
| SPF-1GEZXLC |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 110 km,
рабочая температура от 0 до 60°C |
| SFP-1GEZXLC-120 |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 120 km,
рабочая температура от 0 до 60°C |
| SFP-1G10ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G10BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G20ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G20BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G40ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| Модели
с рабочей температурой от -20 до 75°C
и от -40 до 85°C |
| SFP-1GSXLC-T |
Компактный трансивер ( SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от -20 до 75°C |
| SFP-1GLSXLC-T |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLXLC-T |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от -40 до 85°C |
| SFP-1GLHLC-T |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLHXLC-T |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от -40 до 85°C |
| SPF-1GZXLC-T |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от -40 до 85°C |
| SFP-1G10ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G10BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
|
|
