IP
Видеошифратора MOXA
VPort-2141
Снят
с производства |
4-канальный
MJPEG видеошифратор для удаленного
видеонаблюдения через TCP/IP сети |
|
4-канальный
MJPEG видещшифратор
|
|
|
|
|
MOXA VPort 2141 - 4 канальный MJPEG
видеошифратор на новом ЧИПе -
компактное решение для отображения
до 4 каналов со скоростью до 15 FPS.
Этот новый видео сервер включает
наилучшие ключевые функции MOXA
VPort 2140, но также обеспечивает ряд
дополнительных передовых функций,
как например, маска секретности, PPPoE,
UPnP и DDNS.
|
Видеошифратор MOXA VPort 2141
поддерживает MJPEG
компрессор, селектор обнаружения
движения и ВЕБ сервер с
10/100 Ethernet интерфейсом. Он позволяет
оцифровывать аналоговые видео
данные и передавить их в цифровом
виде по IP сети. Кроме того, VPort 2141
оснащен 4 цифровыми входами (DI)
и 4 релейными выходами (DO) для
соединения с сенсорами и датчиками
тревогами.
Доступ где угодно и когда угодно
Пользователи могут получить доступ к любой видеокамере, подключенной к
видеошифратору MOXA VPort 2141 отовсюду и в любое время через Ethernet или
Internet. VPort 2141 поддерживает 10/100Mbps Ethernet
интерфейс.
Экономия стоимости и трудовых ресурсов
Нет никакой необходимости строить коаксиальную кабельную сеть для передачи видеоизображений. Просто используйте существующую IP сеть и экономьте на трудозатратах и стоимости установки системы и передаче видеоизображений.
Интегрированная сетевая структура
В противовес системам
CCTV, системные интеграторы могут использовать
видеошифратор VPort 2141 в таких приложениях, как: управление камерой, хранение видеоинформации, запись и воспроизведение видео, VMD (видео обнаружение движения), взаимодействие с
DI/DO устройствами и т.д. по IP сети. MOXA VPort 2141
предоставляет системным интегратором и администраторам удобное и простое управление системой с возможностью ее расширения.
Встроенный вебсервер для видеоконтроля и управления
MOXA
VPort 2141 имеет встроенный вебсервер, предоставляющий пользователям полное управление и контроль камер и видеоизображений. В дополнении к рассмотренным выше
функциям, можно отметить реализованные в
VPort 2141 расширенные функции, такие как: VMD (видео обнаружение движения)
в 3 зонах, PTZ контроль камеры и последовательный просмотр. Кроме того, изображения, полученные с использованием VMD или последовательного просмотра могут быть получены по электронной почте или ftp для сообщения пользователям состояния
контролируемых событий.
Автоматическая система видеонаблюдения с использованием датчиков ввода/вывода и тревоги
MOXA VPort 2141 оборудован 4 цифровыми
входами и 4 релейными
выходами для соединения с датчиками тревоги. Используя сетевое программное обеспечение (такое как MOXA SoftDVR™ Pro IP Surveillance
Software) или программирование с использованием Script команд, пользователь может строить автоматическую систему видеонаблюдения, установив взаимодействие между камерами и
DI/DO устройствами.

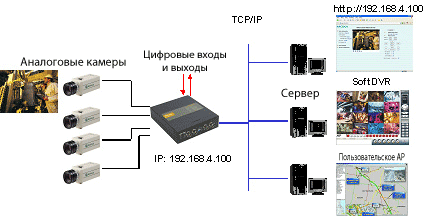

Диаграмма применения
Бесплатное
программное
обеспечение MOXA SoftDVR™ Lite IP Surveillance
• Поддержка от 1 до 4 каналов в одном компьютере, максимально 4 камеры
• До 32 пользователей на систему с привилегией управления пользователями для
администратора
• Запись видеофайлов в AVI формате с возможностью хранения на локальном компьютере
• Возможность повторного использования места на жестком диске в FIFO
• Поддержка функции видео обнаружения движения для каждой камеры
• Поддержка установочной картинки и PTZ контроля для каждой камеры
• Просмотр и запись в соответствии с графиком или по вызову для каждой камеры
• Возможность получения JPEG изображений для редактирования, печати или сохранения
• Динамическая регулировка скорости по LAN/Internet для соответствия реальной скорости
передачи, получения видеоизображений, синхронизированных с фактическим временем
• Просмотр отчета и регистрации автоматически после перезагрузки системы
• Камеры могут легко управляться при помощи программного обеспечения Вашей e-карты для
контроля
и управления трафиком передачи
Подробнее
(внешний вид, размеры) ->
|
Особенности |
|
|
|
|
Компактный
размер, 4-канальный MJPEG
видеошифратор
|
|
Четыре
BNC видеовхода (для
видеовыхода 75 ohm
нагрузка может быть
подключена)
|
|
Настольное устройство со встроенным вебсервером для сетевого управления
|
|
Индустриальная операционная система реального времени без вирусной угрозы
|
|
Система реального времени с мощным цифровым обработчиком сигналов
|
|
Оптимальное решение для обеспечения качества передачи и регулирования полосы пропускания
|
|
Видео обнаружение движения с показом Pre/Event/Post
(предыдущее-настоящее-последующее)
изображений, 15 изображений на
канал
|
|
4
цифровых входа и 4
релейных выхода для
датчиков тревоги
|
|
Поддержка
двух RS-232/485 портов для PTZ контроля камеры
|
|
Удаленный доступ к изображениям через ftp или электронную почту
|
|
Защита по паролю и привилегия администратора
|
|
Настроенная домашняя персональная страница
|
|
Удаленное обновление программного обеспечения
|
|
Простые в использовании и мощные утилиты для установки и обслуживания
|
|
Программное обеспечение MOXA SoftDVR™
или SoftNVR™ IP Surveillance Software для просмотра и записи
|
|
|
|
|
|
|
Спецификации |
|
Технология |
Видео
вход (BNC) |
4
(с 75 ohm
нагрузкой,
подключаемой
DIP
переключателем) |
NTSC/PAL |
авто
или
вручную |
Сеть |
Протоколы |
TCP/IP,
HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP, DDNS, UPnP и PPPoE |
Ethernet |
10/100BaseT
Ethernet auto
negotiation |
Светодиоды |
Сеть |
ACTIVE,
LINK, FDX (full duplex) |
Система |
POWER,
CONNECT, SERIAL |
Видео |
Компрессия |
MJPEG |
Маски |
5 |
Разрешение |
NTSC:
До 30
фреймов при
176
x 112
До 30
фреймов при
352
x 240
До 10
фреймов при
704
x 480
До 15
фреймов при
показе 4 камер
на одном экране (QUAD
PAL:
До 25
фреймов при
176
x 144
До 25
фреймов при
352
x 288
До 10
фреймов при
704
x 576
До 15
фреймов при
показе 4 камер
на одном экране (QUAD) |
Отображение |
Настройка
размера и качества
изображения
Управление черно белое или
цветное
Четыре изображения на экране
Отметка времени
5 маск для
каждой из
камер
|
Последовательный
порт |
COM1 |
RS-232
в DB9, male
Max. 115.2 Kbps |
COM2 |
RS-485
в Terminal Block
Max. 115.2 Kbps |
GPIO |
Цифровые
входы |
4
(max. 12 VDC@ 50 mA) |
Релейные
выходы (DO) |
4
(max. 24 VDC@ 1A,
125 VAC@ 0.5A) |
Механические |
Размеры
(W x H x D) |
146.2
x 163.2 x 40 mm |
Вес |
820
г |
Установка |
настенная
или
опционально
- DIN-Rail
набор
для крепления |
Питание |
Входное
напряжение |
12 VDC, 1.5A |
Внешнее |
через
терминальный
блок 12~15 VDC/AC,
min. 1.5A |
Выходное |
через
терминальный
блок 12 VDC, max. 500 mA |
Потребление |
меньше
8W |
Окружающая
среда |
Рабочая
температура |
от
0 до 60°C |
Температура
хранения |
от
-40 до 70°C |
Влажность |
от
5 до 95% (без
конденсата) |
Сертификаты |
Сертификаты |
FCC,
CE |
Особенности
тревоги |
Обнаружение
движения |
В
процентах
и
чувствительность |
Работа
по графику |
Ежедневное
повторение |
По
событию |
Изображения с
камеры для хранения до/во
время/после
события |
Передача
изображений |
Автоматическая отправка сохраненный изображений
по email или на FTP |
PAN/TILT/ZOOM |
PTZ
управление |
множественное
PTZ
управление
камерами
через RS-232/485 |
Поддерживаемые
устройства |
Sony
VISCA, Cannon VC-C1/VC-C3/VC-C4, Dynacolor SmartDOME, Pelco
D-protocol, Liling PIH-7x00, Ernitec |
Удаленное
обновление ПО |
Метод |
Обновление
System
firmware через
специальные
утилиты |
Безопасность |
Защита
паролем |
На
пользовательском
уровне и IP
фильтрация |
Отображение
информации |
Броузер |
Internet
Explorer 5.x и
старше
Netscape Navigator
4.x и старше |
Бесплатное
программное
обеспечение |
MOXA
SoftDVR™ Lite |
ПО
до 4 каналов IP
видеонаблюдения
для просмотра и записи на одном компьютере |
|
Информация
для заказа |
|
|
|
VPort 2141 |
4-канальный MJPEG
видеошифратор с 100-240V блоком питания (12
VDC,
1.5 A)
|
Дополнительно:
|
|
|
DK-35A |
DIN-Rail
кит (35 mm)
|
Программное
обеспечение для видеонаблюдения:
|
SoftNVR-4
|
Интегрированное и масштабируемое программное обеспечение IP видеонаблюдения (до 64 видео каналов)
Лицензия на 4 видеоканала
|
SoftNVR-8
|
Интегрированное и масштабируемое программное обеспечение IP видеонаблюдения (до 64 видео каналов)
Лицензия на 8 видеоканалов
|
SoftNVR-16
|
Интегрированное и масштабируемое программное обеспечение IP видеонаблюдения (до 64 видео каналов)
Лицензия на 16 видеоканалов
|
SoftNVR-25
|
Интегрированное и масштабируемое программное обеспечение IP видеонаблюдения (до 64 видео каналов)
Лицензия на 25 видеоканалов
|
SoftNVR-32
|
Интегрированное и масштабируемое программное обеспечение IP видеонаблюдения (до 64 видео каналов)
Лицензия на 32 видеоканала
|
SoftNVR-64
|
Интегрированное и масштабируемое программное обеспечение IP видеонаблюдения (до 64 видео каналов)
Лицензия на 64 видеоканала
|
SoftDVR™ Pro
|
Интегрированное и масштабируемое
16 канальное программное обеспечение IP видеонаблюдения
|
SoftDVR™ Lite
|
Бесплатное программное обеспечение IP видеонаблюдения
для 1-4 видеокамер
|
VPort SDK PLUS
|
Программное
обеспечение для разработки
собственных систем управления с IP
видеонаблюдением
|
|
|
|
