Gigabit Ethernet кольцевая резервируемая технология (< 20 ms)
Ethernet уже стал по умолчанию основным средством передачи данных для промышленных приложений автоматизации. Фактически, видео, голос и и высокоскоростные данные промышленных прикладных приложений могут быть интегрированы в одну сеть. MOXA EDS-518A оснащен избыточным Gigabit Ethernet протоколом, получившим название Gigabit Turbo Ring (Гигабит Турбо Кольцо), что позволяет системе иметь удобные средства управления и повышает ее надежность функционирования. С Gigabit Turbo, если произойдет отключение любого сегмента сети, ваша система автоматизации через 20 мс будет вновь функционировать нормально.

LACP для гибких сетевых подключений IEEE 802.3ad (LACP,  Link Aggregation Control Protocol - управляющий протокол агрегации соединения), обеспечивает гибкие сетевые связи и резервный путь для критических случаев. EDS-518A позволяет агрегировать до шести параллельных связей - максимум восемь портов для каждой связи - для оптимального и гибкого сетевого взаимодействия. Если один из восьми портов выходит из строя, другие семь портов поддержат и перераспределят трафик автоматически. LACP изменит информацию так, чтобы независимые порты можно было определять в выбранной группе.

IEEE 802.1X расширенная аутентификация пользователей    EDS-518A поддерживает IEEE 802.1X (Port-Based Network Access Control - порт базирующийся контроль доступа) для расширенных пользовательских приложений доступа. Только авторизованные пользователи могут иметь доступ к порту. Аутентификация основывается на использовании локальной базы данных пользователей или внешнего RADIUS сервера.

IGMP Snooping и GMRP для фильтрации мультикастового трафика.    EDS-518A поддерживает IEEE 802.1D-1998 GMRP (GARP Multicast Registration Protocol) и IGMP Snooping обеспечивает способность ограничивать мультикастовый трафик так, чтобы он направлялся только в ту конечную точку, которую требует этот тип трафика, тем самым уменьшая общий трафик в Ethernet LAN.

Технология VLAN упрощает планирование сети    VLAN - группа устройств, которые могут располагаться где угодно в сети, но которые связываются, как будто они находятся в одном и том же физическом сегменте сети. VLAN могут быть использованы для того, чтобы сегментировать вашу сеть без ограничения по физическим соединениям, накладываемым традиционным сетевым проектом. Кроме, поскольку все системы автоматизации включают определенные устройства, которые должны быть защищены из несанкционированного доступа, очень важно иметь некоторый тип системы аутентификации, что только позволяет разграничить пользователей имеющих доступ к системе. Если устройства принадлежат разным VLAN, то они не смогут связаться друг с другом, что обеспечивает дополнительную безопасность и защиту из нежелательного вмешательства или избыточного трафика. EDS-518A поддерживает стандарт IEEE 802.1Q и протокол GVRP, что позволяет изменять параметры взаимодействия, оставляя VLAN в целой сети.

QoS увеличивает определенность   Quality of Service (QoS) - качество услуги - обеспечивает присваивание приоритетов трафика, для того чтобы наиболее важные данные передавались первоочередно и предсказуемо. Серия  EDS-518A может проверить IEEE 802.1p/1Q layer 2 CoS теги и даже инфомацию layer 3 TOS для обеспечения классификации целой сети. Серия EDS-518A с возможностью QoS улучшает производительность индустриальной сети и повышает определенность передачи данных для критических областей применения.

RMON для эффективного сетевого управления RMON (Remote Network Monitoring - удаленное сетевое управление) - созданный Internet Engineering Task Force (IETF) стандрт управления, который предусматривает различные типы сетевых агентов и консольных систем для создания сетевых систем управления. RMON обеспечит Вас исчерпывающей информацией о диагностике сетевых устройств, планированию сети и возможностям по настройке производительности сети. Это поможет Вам управлять сетью в более активном режиме. Если сеть сконфигурирована правильно, то RMON предоставит информацию ранее, чем произойдут проблемы в сети. Это означает то, что Вы сможете принять меры ранее, чем сетевые проблемы повлияют на ваших пользователей.

Ограничение ширины полосы, как средство предохранения от перегрузки сети   Любое устройство в сети не должно иметь неограниченную ширину полосы пропускания, особенно когда это происходит в результате сбоя в работе устройства. Наиболее известная проблема в этой связи - это широковещательные "штормы", вызванные установкой неправильной топологии сети или сбоями в функционировании устройств. Серия EDS-518A может не только предохранить от широковещательных "штормов", но и также позволяет правильно сконфигурировать диапазон unicast/multicast/broadcast пакетов, и таким образом, предоставить администратору полный контроль над шириной полосы, для того чтобы предохранить сеть от перегрузки.

"Зеркальные" порты для online проверки состояния    В некоторых случаях индустриальная сеть становится очень большой и трудно достичь ожидаемого уровня связи между устройствами и хостом. Промышленные приложения используют большее количество команд-ответов, чем при обычной файловой передаче данных в офисных сетевых средах. Это означает, что когда происходит начальная установка промышленной Ethernet сети, инженерам автоматизации  возможно требуется оценить взаимодействие между портом устройства и компьютером хоста. Серия EDS-518A  предоставляет возможность создать "зеркальный" порт для проверки того, что система ведется себя так, как ей предписано. Автоматические предупреждения по событиям       Предупреждения по электронной почте   Серия EDS-518A может посылать предупреждающие сообщения по электронной почте, когда обнаружено событие для обеспечения системных инженеров аварийными сообщениями в реальном времени.   Предупреждение на релейных выходах    Серия EDS-518A имеет два релейных выхода для быстрого предупреждения обслуживающего персонала о наступлении аварийных ситуаций.   Цифровые входы для интеграции с другими сенсорами    EDS-518A имеет два цифровых входа для подключения автоматических устройств уведомления о событиях, для отправки e-mail предупреждений, формиррования SNMP прерываний или уведомления OPC.

Простые средства конфигурации на основе броузера    Серия EDS-518A может быть легко сконфигурирована по сети с использованием web броузера, Telnet консоли или специализированной Moxa Windows утилиты. Кроме этого, пакетный конфигуратор MОХА может быть использован для загрузки и копирования параметров конфигурации одновременно для многочисленных устройств EDS-518A.

Сетевое управление с помощью SNMP-OPC сервера     Программное обеспечение SNMP OPC Server Pro позволяет конвертировать SNMP в OPC формат. Вертикальная интеграция информации SNMP управления в существующие OPC SCADA базирующиеся пакеты позволяет клиентам устанавливать Ethernet сетевые приложения управления (SNMP) интегрировано с существующими приложениями визуального наблюдения и управления.

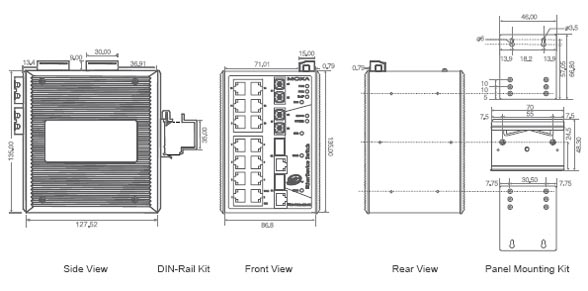

Размеры (unit = mm)
