Сервера доступа для устройств с последовательным
интерфейсом
Serial- Ethernet:

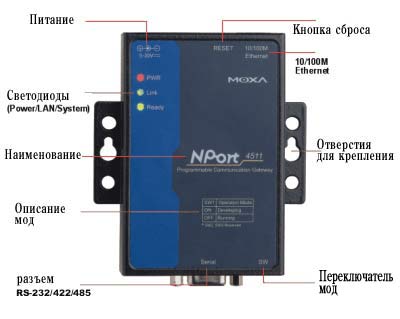

NPort 4511
Однопортовый RS-232/422/485 программируемый коммуникационный шлюз
NPort 4511 диаграмма
|
Приложения |
Пользовательские
приложения |
SDK |
Turbo
C и Moxa SDK API |
Операционная
система |
MOXA
OS |
|
Аппаратное
обеспечение
|
CPU |
512
KB DRAM |
Watchdog
Timer |
Serial
Port |
10/100M
Ethernet |
512
KB Flash |
|
|
Возможности |
|
- NPort 4511
- программируемый шлюз, что делает его пригодным для любых
промышленных приложений
автоматизации реального времени,
заменяющий специализированные
компьютеры обработки
- Надежное системное ядро делает
его пригодным для приложений,
требующих повышенной
безопасности
- Высокоскоростные RS-232/422/485 и Ethernet
интерфейсы обеспечивают
необходимую пропускную
способность устройств,
подключаемых к локальной сети
- Индивидуальное
программирование для
преобразования протоколов обмена
- Возможность дистанционного
управления устройствами.
|
- Промышленная автоматизация
- Автоматизация заводов и фабрик
- Газо- и нефтепроводы
- Системы безопасности
- Автоматизация медицинских учреждений
- Автоматизация научных исследований
- Коммунальное хозяйство
- Оборона.
NPort 4511 обозначение
разъема
DB9 Female

|
Pin
|
RS-232
|
RS-422
|
RS-485(2W)
|
1
|
DCD
|
RxD-(A)
|
-
|
2
|
TxD
|
RxD+(B)
|
-
|
3
|
RxD
|
TxD+(B)
|
Data+(B)
|
4
|
DSR
|
TxD-(A)
|
Data-(A)
|
5
|
GND
|
GND
|
GND
|
6
|
DTR
|
CTS-(A)
|
-
|
7
|
CTS
|
CTS+(B)
|
-
|
8
|
RTS
|
RTS+(B)
|
-
|
9
|
----
|
RTS-(A)
|
-
|
|

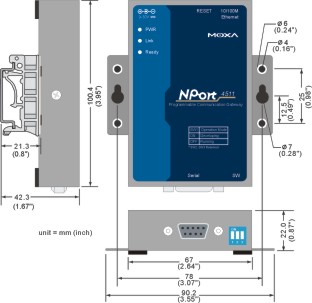

NPort
4511 Размеры

|
Дополнительные принадлежности
|
|
|
|
 |
TB-M9
DB9 Male DIN-Rail терминал
|
DB9
Male-to-Male
Mini adapter
|
RS-232
Loopback
Tester
|
DK-35A
DIN-Rail набор для крепления
|
Источник
питания
100-240 VAC,
12 VDC, 400 mA
|
|
