Real COM/TTY
порты
После
инсталляции COM/tty драйверов для
NPort 5610/5630 последовательные порты
NPort 561/5630 распознаются как Real COM порты Windows или
Real TTY порты Linux. Базовые функции приема-передачи
выполняются также хорошо, как и RTS, CTS, DTR, DSR и
DCD (input) контроль сигналов.
Простота в использовании
Светодиодные
индикаторы Serial Tx/Rx и светодиодные
индикаторы Ethernet на соединительном разъеме
позволяют анализировать проблемы и
предоставляют простой путь мониторинга
системы. Светодиодные индикаторы NPort 5600 не
только указывают текущее состояние системы,
но и помогают техническому персоналу
контролировать статус подключенных
устройств с последовательным интерфейсом.

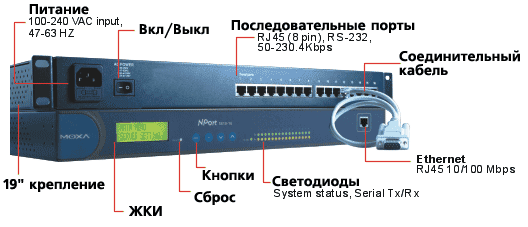

Внешний вид
Особенности
- ЖКИ человеко-машинный интерфейс
- стандартное 19" крепление в
шкаф
- 8/16 портов с интерфейсами - RS-232
(RS-422/485)
- Поддержка 10 Mbps и 100 Mbps Ethernet
- Поддержка TCP Server, TCP Client, UDP и
Real COM мод
- обеспечивают сетевое подключение
и делают устройства с последовательным
интерфейсом Internet ready
- 15 KV ESD защита всех сигналов
- Поддержка web и telnet консолей
- Поддержка SNMP MIB-II для сетевого
управления
Применение
Разделение
серверов расширяет гибкость сетевого
управления устройствами
Различные хосты (Host A и Host B) могут разделять
один NPort 5610 для управления различными
устройствами с последовательным
интерфейсом, подключенным к его портам. Например, порты
1, 2, 3 NPort 5610 могут быть
сконфигурированы как COM3, COM4, COM5 хоста А (Host A),
а порты 14, 15, 16 NPort 5600 могут быть
сконфигурированы как COM3, COM4, COM5 хоста В (Host B),
для создания распределенной сетевой системы
управления.
|

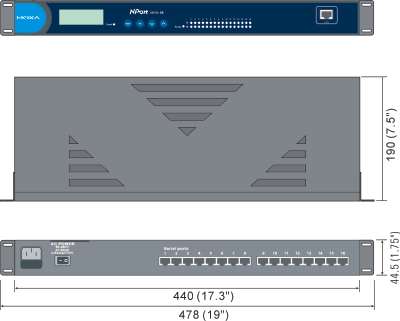

Размеры
Оборудование: mm (inch)
|
Дополнительные
принадлежности
|
CBL-RJ45M9-150
|
CBL-RJ45F9-150
|
|
|
|
|
CBL-RJ45M25-150
|
CBL-RJ45F25-150
|
|
|
|
Разъем RJ45
|
| |
NPort
5610 |
NPort
5630 |
|
Pin
|
RS-232
|
RS-422/
4-wire RS-485 |
2-wire
RS-485 |
|
1
|
DSR (in)
|
--- |
--- |
|
2
|
RTS (out)
|
--- |
--- |
|
3
|
GND
|
TxD+ |
--- |
|
4
|
TxD (out)
|
TxD- |
--- |
|
5
|
RxD (in)
|
RxD- |
Data- |
|
6
|
DCD (in)
|
RxD+ |
Data+ |
|
7
|
CTS (in)
|
GND |
GND |
|
8
|
DTR (out)
|
--- |
--- |
|
|
|
