Оборудование
EtherDevice™ Switch EDS-726 -
индустриальный, управляемый,
резервируемый, модульный, 26
портовый Gigabit Ethernet коммутатор
Страна
Корея
Завод
По
очистке сточных вод
Преимущества решения
 EDS-726
предоставляет удаленное управление
территориально разнесенными
устройствами
Резервируемая
структура позволяет повысить
надежность опрной сети
EDS-726 имеет большое количество портов.
Простота управления устройствами.
Экономия на прокладке кабелей.
Модульный
дизайн EDS-726
обеспечивает гибкость и
масштабируемость конфигурации.
|
Корейский завод по очистке сточных вод
Применение
MOXA EDS-726 для модернизации системы
управления
Введение
Чистая
вода является одной из важнейших
частей человеческой жизни в мире. Так
как количество населения постоянно
растет, сеть заводов по обработке
сточных вод постоянно расширяется.
Такие заводы могут быть очень большими
по величине и обычно включают
резервуары хранения, пруды для отстоя,
эксплуатационные строения и т.д. Вода,
собранная из многочисленных колодцев,
резервуаров и рек подвергается
обработке, в процессе которой она
становится очищенной и вновь может
быть использована для употребления.
Для того чтобы управлять всеми
процессами должна использоваться
надежная, экономически выгодная
система управления.

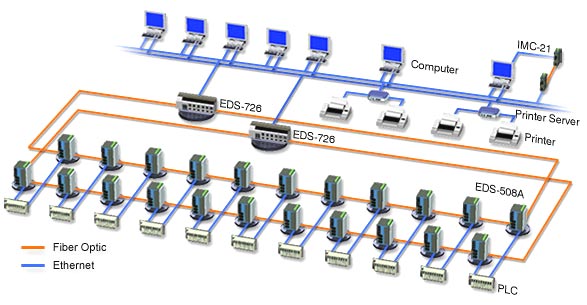

Описание
системы
Aha Saга
завод по переработке сточных вод в
Корее, который перерабатывает воду как
от населения, так и промышленных
предприятий, недавно модернизировал
систему управления SCADA с использованием
Moxa EDS-726 - 26 портового модульного Ethernet
коммутатора с целью поддержки сетевой
оптоволоконной Ethernet инфраструктуры с
резервированием. Завод обрабатывает
почти всю воду, используемую в этом
районе, с использованием рабочих
станций и контроллеров, управляющих
оборудованием - насосами, клапанами и т.д.
Завод модернизировал свою сетевую
инфраструктуру для того, чтобы
использовать современную Ethernet
технологию, которая проста, эффективна
и позволяет объединить территориально
разнесенное оборудование завода.
Дополнительные возможности
модернизации - хорошая
масштабируемость и простое включение
нового оборудования в процесс
управления.
Aha Sa завод выбрал EDS-726 - 26-управляемый
гигабит Ethernet коммутатор. т.к. он
поддерживает
резервируемую оптоволоконную суть
и многочисленные легко
конфигурируемые модульные порты
обеспечивает ему прекрасные
возможности для применения в
системах управления очистными сооружениями.
Многочисленные контроллеры (PLC),
проверяющие и управляющие
процессами заполнения отстойников,
контролирующие поток воды,
содержание отходов, PH и т.п.
позволяют использовать EDS-726 для
управления такими контроллерами, а
также создавать единую
централизованную крупномасштабную
систему управления предприятиями
такого профиля. Применение
оптоволокна позволило объединить
территориально разнесенное
оборудование, а широкая полоса
обеспечила возможность передачи
голоса и видео, при одновременной
передаче данных.
Улучшение
управления
После
модернизации, операторы смогли
получить доступ к процессу управления
дистанционно как из единого центра
управления, так и с использованием
Интернет доступа. Возможность проверки
резервуаров, состояния воды в колодцах
и отстойниках, управление клапанами
позволило заводу эффективно и
стабильно работать даже в критических
условиях (ливни и т.п.). Простота
определения причин и мест сбоев,
автоматические уведомления операторов
и системных диспетчеров позволяет
предотвратить аварийные ситуации на
заводе. Система значительно упростила
принятие решений, автоматизируя
множество процессов, ранее еще не
автоматизированных.
|
