x86 rackmount компьютер с изолированными портами |
 |
|
 |
Компьютеры серии MOXA DA-681A - индустриальные rackmount компьютеры, базируются на Intel x86 процессоре и имеют VGA интерфейс, 6*LAN, 2 RS-232/422/485 и 10 RS-485 (RS-422 у CV модели) последовательных портов с изоляцией, поддерживают 4 USB. Поддержка VGA интерфейса позволяет применять данные компьютеры для индустриальной автоматизации, в SCADA системах.
|
|
DA-681A имеет мини-PCIe разъем для mSATA и поставляется с предварительно установленной Linux ОС; Windows 7 Embedded также поддерживается в конфигурации предварительного заказа.
Компьютеры MOXA DA-681A выполнены в 19" 1U стандарте для индустриального применения (транспорт, автоматизация в энергетике, нефтяной и газовой промышленности) в специализированных 19" стойках.
Компьютеры базируются на Intel® Core™ Celeron 1047UE 1.4 GHz процессорах и HM65 чипсете. Другой особенностью MOXA DA-681A является 2 KV optical isolation protection, что особенно необходимо для применения в жестких промышленных средах.
Компьютеры серии MOXA DA-681A имеют рабочую температуру от -25 до 55°C, а MOXA DA-681A-T от -40 до 70°C.
MOXA DA-681A могут иметь (в зависимости от модификации) прединсталлированную операционную систему, обеспечивая программистов дружественной средой для разработки прикладного программного обеспечения. Качественная программная поддержка, осуществляемая MOXA, обеспечивает программистов средствами для простой разработки и снижение затрат на разработку.
|
|
Особенности |
|
 |
Процессор Intel Celeron 1047UE 1.4 GHz CPU |
|
1 x DDR3 сокет |
|
Шесть Gigabit Ethernet портов |
|
1 mSATA для ОС и 1 SATA III для расширения памяти |
|
Скорость последовательных коммуникаций от 50 bps до 115.2 Kbps |
|
4 USB 2.0 порта для высокоскоростной периферии |
|
2 RS-232/422/485 и 10 RS-485 портов с 2 KV isolation protection |
|
Прединсталлированный Debian Linux 8 (W7E по запросу) |
|
Поддерживают питание от 100 до 240 В постоянного тока (модели с одним и двумя источниками питания) |
|
Соответствие IEC 61850-3, IEEE 1613 и IEC 60255 для применения в системах автоматизации на энерго подстанциях (только модели DPP и DPP-T) |
|
Спецификации |
|
 Аппаратная часть |
| Процессор |
Intel® Core™ Celeron 1047UE 1.4 GHz |
| Чипсет |
Intel HM65 |
| FSB |
400 MHz |
| BIOS |
64 Mbit Flash BIOS, PCI Plug & Play, ACPI |
| Память |
8 GB, 2 GB для прединсталлированного Linux;
1 слот DDR3-1066/1333 SO-DIMM SDRAM |
| ОС |
Linux Debian 8 прединсталлирован, W7E - по предварительному заказу |
| Расширение шины |
PCI/104 (только в моделях DPP) |
| USB |
USB 2.0 hosts x 4, Type A, поддержка загрузки |
| Дисплей |
| Контроллер |
Интегрированный |
| Память |
Динамическая видео-память, 32 MB системной памяти |
| Интерфейс |
CRT для VGA выхода (DB15 female) |
| Разрешение |
CRT mode - до 2048 x 1536 при 75 Hz |
| Память |
| Встроенная |
8 GB для прединсталлированного Linux (установливается в mSATA) |
| Расширение памяти |
SATA 3.0 интерфейс |
| Сеть |
| Magnetic Isolation Protection |
1.5 KV встроенная |
| LAN |
6 auto-sensing 10/100/1000 Mbps портов (RJ45) |
| Последовательные порты |
| Стандарт |
• 2 RS-232/422/485 порта (DB9 male)
• 10 RS-485 портов (терминальный блок) |
| Защита |
15 KV protection для всех сигналов |
| Изоляция |
2 KV для всех сигналов |
| Surge Protection |
4 kV (только в DA-681A-I-DPP-T) |
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 115.2 Kbps |
| Контроль потока |
RTS/CTS, XON/XOFF |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422,
RS-485 4-проводный |
TxD+, TxD, RxD+, RxD, GND |
| RS-485 2-проводный |
Data+, Data-, GND |
| Светодиоды |
| Система |
Power x 1,
Storage x 1
Power Failed x 2 (DP модель) |
| LAN |
100M x 6, 1000M x 6 |
| Программируемые |
6 |
| Serial |
RS-232/422/485: 2 x Tx, 2 x Rx
RS-485: 10 x Tx, 10 x Rx |
| Питание |
| Входное питание |
Один или два входа, от 100 до 240 VAC/VDC |
| Потребление |
0.80 A @ 100 VAC; 0.41 A @ 100 VDC |
| Механические |
| Корпус |
SECC листовой металл (1 mm) |
| Вес |
4.5 кг |
| Крепление |
19" rackmount |

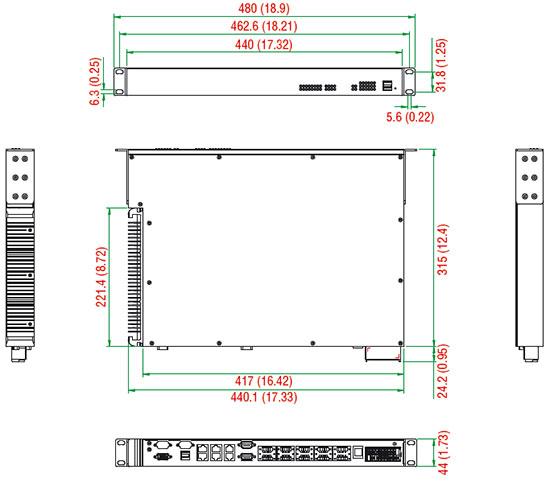

| Размеры (Ш x Д x В) |
440 x 315 x 45 mm (без ушей) |
 |
| Окружающая среда |
| Рабочая температура |
SP модели: от -25 до +55°C
DPP модели: от -25 до +55°C
DPP-T модели: от -40 до 70°C |
| Влажность |
от 5 до 95% RH |
| Температура хранения |
-40 до 85°C |
| Сертификаты |
| Anti-Vibration |
7 mm (2-9 Hz), 20 m/s/s (9-200 Hz), 15 m/s/s (200-500 Hz) @ IEC-61850-3, IEC 60870-2-2/Cm/(3M6)/(4M6), sine wave, 2-500 Hz, 1 Oct/min, 10 cycles, 2 hrs 40 mins per axis |
| Anti-Shock |
300 m/s2 @ IEC-61850-3, IEC 60870-2-2/Cm/(3M6)/(4M6), half sine wave, 11 ms |
| Safety |
UL 60950-1, IEC 60950-1, EN 60950-1 |
| Electrical Substation |
IEC 61850-3, IEEE 1613, IEC 60255 |
| Protection Relay |
IEC 60255 |
| EMC |
EN 61000-6-2/6-4 |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kVIEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
IEC 61000-4-11 |
| Green Product |
RoHS, CRoHS, WEEE |
| Дополнительно |
| Средства предупреждения |
Звуковой излучатель и RTC (real-time clock) с литиевой батарейкой
Реле для визуального или звукового уведомления |
| Триггер перезагрузки |
Встроенный WDT (watchdog timer) поддерживает от 1 до 255 уровней временных интервалов для системного сброса, настраивается программно |
| Программная часть |
| Linux |
| ОС |
Linux Debian 8, 64-bit |
| Terminal Server (SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| Kernel Version |
GNU/Linux 3.16 |
| File System |
EXT2, EXT3, EXT4 |
| Internet Protocol Suite |
TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP,PAP,DHCP, NTP,NFS, SSH, PPP, SFTP, RSYNC, SSL |
| Programming Language Support |
PHP, Perl, Python |
| Internet Security |
OpenVPN, iptables |
| Secure Shell for Remote Access |
SSH allows remote logins to a secure encrypted console from any connected network |
| Watchdog |
Features a hardware function to trigger system reset in a user specified time interval (Linux standard API) |
| Windows Embedded Standard 7 (по запросу) |
| Core OS |
• Windows 7 Embedded, 32-bit/64-bit
• Sensor and Location Platform
• Remote Procedure Call |
| Applications and Services Development |
• .Net Framework 3.5
• Remote Desktop Protocol 7.1
• COM OLE Application Support
• COM+ Application Support
• MSMQ |
| Internet Services |
• Internet Explorer 8.0
• IIS 7.0 |
| File Systems and Data Store |
• Windows Data Access Components
• Windows Backup and Restore |
| Diagnostics |
• Common Diagnostic Tools
• Problem Reports and Solutions |
| Fonts |
• Chinese (Trad. and Simp.), Middle East, South East Asian,
South Asian Fonts
• True Type Fonts |
| Graphics and Multimedia |
• MPEG DTV-DVD Audio Decoder (MPEG-2, AAC)
• MPEG Layer-3 Audio Codecs(MP3)
• MPEG4 Decoders
• Windows Media Video VC-1 (WMV) Codecs
• DirectX and Windows Device Experience
• Windows Media Player 12 |
| Management |
• Group Policy Management
• Windows Management Instrument (WMI)
• Windows Update |
| Networking |
• Extensible Authentication Protocol (EAP)
• Internet Authentication Service
• Telnet Server
• Bluetooth
• Domain Services
• Network Access Protection
• Network and Sharing Center
• Quality of Service
• Remote Access Service (RAS)
• Telephony A |
| Security |
• Credential Roaming Service
• Credentials and Certificate Management
• Windows Authorization Manager (AZMAN)
• Windows Security Center
• Active Directory Rights Management
• Security Base
• Encrypted File System (EFS) |
| Embedded Features |
• Enhanced Write Filter (EWF)
• File-Based Write Filter (FBWF)
• Message Box Default Reply
• Registry Filter
• WSDAPI for .NET |
| Embedded Self-Health Diagnostics |
SNMP-based remote scripting layer for monitoring, reporting, and control |
|
|
Информация для заказа |
|
|
|
| ¤ Модели |
| DA-681A-I-SP |
x86 rackmount компьютер с VGA, 6 Ethernet портами, 2 RS-232/422/485 порта, 10 RS-485 портов, mSATA, SATA, 4 USB, один источник питания, ( RAM, mSATA, ОС не включены), рабочая температура от -25 до 55°C |
| DA-681A-I-SP-LX |
x86 rackmount компьютер с VGA, 6 Ethernet портами, 2 RS-232/422/485 порта, 10 RS-485 портов, mSATA, SATA, 4 USB, один источник питания, Linux Debian 8, рабочая температура от -25 до 55°C |
| DA-681A-I-DPP |
IEC 61850-3 совместимый x86 rackmount компьютер с VGA, 6 Ethernet портами, 2 RS-232/422/485 порта, 10 RS-485 портов, mSATA, SATA, 4 USB, один источник питания, ( RAM, mSATA, ОС не включены), рабочая температура от -25 до 55°C |
| DA-681A-I-DPP-LX |
IEC 61850-3 совместимый x86 rackmount компьютер с VGA, 6 Ethernet портами, 2 RS-232/422/485 порта, 10 RS-485 портов, mSATA, SATA, 4 USB, один источник питания, Linux Debian 8, рабочая температура от -25 до 55°C |
| DA-681A-I-DPP-T |
IEC 61850-3 совместимый x86 rackmount компьютер с VGA, 6 Ethernet портами, 2 RS-232/422/485 порта, 10 RS-485 портов, mSATA, SATA, 4 USB, один источник питания, ( RAM, mSATA, ОС не включены), рабочая температура от -40 до 70°C |
| DA-681A-I-DPP-T-LX |
IEC 61850-3 совместимый x86 rackmount компьютер с VGA, 6 Ethernet портами, 2 RS-232/422/485 порта, 10 RS-485 портов, mSATA, SATA, 4 USB, один источник питания, Linux Debian 8, рабочая температура от -40 до 70°C |
 |

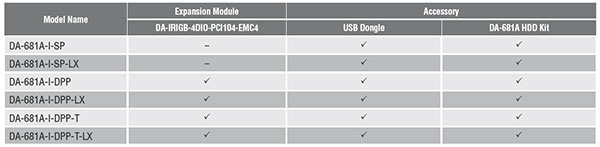

| ¤ Модули расширения и дополнительные аксессуары |
| DA-IRIGB-4DIO-PCI104-EMC4 |
Модуль синхронизации:1 IRIG-B входной порт, 3 цифровых входа, 4 цифровых выхода |
| DA-681A HDD Kit |
Модуль установки одного HDD/SSD |
| USB Dongle Kit |
Модуль для установки дополнительного USB, например, для ключа безопасности или дополнительной памяти |
 |
|
|
