Двухъядерные
64-разрядные промышленные компьютеры Arm® Cortex®-A53 |
 |
|
 |

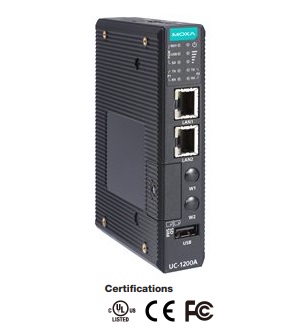

Вычислительная платформа UC-1200A разработана для встроенных
программ сбора данных. Компьютер оснащен двумя последовательными
портами RS-232/422/485 и двумя портами Ethernet 10/100/1000 Мбит/с,
а также разъемом Mini PCIe для поддержки беспроводного модуля.
Эти универсальные возможности позволяют пользователям эффективно
адаптировать UC-1200A к различным сложным коммуникационным
решениям.
UC-1200A построен на базе процессора Cortex-A53,
оптимизированного для использования в системах мониторинга
энергопотребления, но широко применяемого в различных
промышленных решениях. Благодаря гибким параметрам интерфейса,
этот крохотный встроенный компьютер является надежным и
безопасным шлюзом для сбора и обработки данных на полевых
площадках, а также полезной коммуникационной платформой для
многих других масштабных развертываний.
|
|
|
|
Особенности |
|
 |
Двухъядерный
процессор Armv8 Cortex-A53 1 ГГц |
|
2 порта Ethernet
10/100/1000 Мбит/с с автоматическим определением |
|
Много
программируемых светодиодов и программируемая кнопка для
простой установки и обслуживания |
|
Слот Mini-PCIe
для беспроводного модуля |
|
Диапазон рабочих
температур от -40 до 60°C |
|
Долгосрочная
поддержка Linux к 2031 году; содержит исправление ошибок и
патчи безопасности |
|
|
|
Спецификации |
|
| •
Аппаратная часть |
| Процессор |
Armv8 Cortex-A53 dual-core 1GHz |
| ОС |
Moxa Industrial Linux (Debian
11, kernel 5.10), 2031 EOL
See www.moxa.com/MIL |
| DRAM |
2 GB DDR4 |
|
Расширение памяти для ПО |
16 ГБ eMMC |
|
Слот для хранения |
Micro SD x 1 |
| •

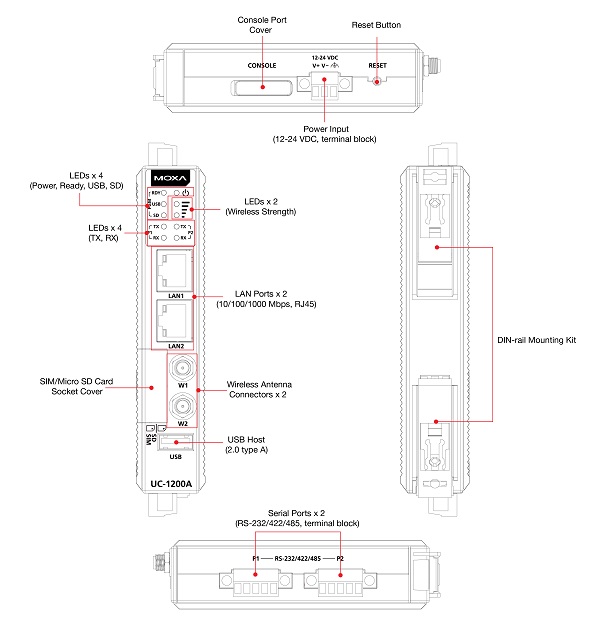

Интерфейс
компьютера |
|
Порты Ethernet |
порты 10/100.1000 Мбит/с
автоматического определения (разъем RJ45) x 2 |
|
Последовательные порты |
Порты RS-232/422/485 x 2,
программный выбор (терминальный блок) |
|
USB 2.0 |
Хост USB 2.0 x 1, разъемы типа A |
|
Формат SIM |
Nano x 1 |
|
Слоты расширения |
слот mPCIe x 1 |
|
Кнопки |
Кнопка сброса "Reset" |
|
Консольный порт |
RS-232 (TxD, RxD, GND),
4-контактный выход (115200, n, 8, 1) |
 Ethernet
интерфейс |
|
Защита магнитной изоляции |
1,5 кВ (встроенный) |
| Параметры
Serial интерфейса |
| Биты данных |
5, 6, 7, 8 |
| Стоп
биты |
1, 1.5, 2 |
| Паритет |
Non,
Even, Odd, Space, Mark |
|
Управление потоком |
RTS/CTS, XON/XOFF, ADDC® (автоматическое
управление направлением данных) для RS-485, RTS Toggle (только
RS-232) |
|
Скорость передачи данных |
от 300 до 921,6 кбит/с |
| Сигналы
Serial интерфейса |
| RS-232 |
TxD, RxD, RTS, CTS, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485
- 4 w |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485
- 2 w |
Data+,
Data-, GND |
| Индикация |
| Система |
Power х 1
SW готовность (программированный)
USB (программированный) x 1
Слот Micro SD (программированный) x 1
Последовательный порт: TX x 2, RX x 2 |
|
Мощность беспроводного
сигнала |
Cellular x 2; programmable
Disconnected: None
Very Poor Signal: 1 LED (blinking)
Poor Signal: 1 LED
Good Signal: 2 LEDs |
| Питание |
| Входное напряжение |
от
12
до 24 VDC |
|
Входной
ток |
600 mA @ 12 VDC
300 mA @ 24 VDC |
|
Потребление |
4,5 Вт (минимум;
без подключенного внешнего USB-устройства)
7,2 Вт (максимум; с подключенным внешним USB-устройством) |
| Физические
характеристики |
| Корпус |
Поликарбонат (ПК) |
| Вес |
224 г |
| Размеры |
101 x 27 x 128 мм |
| Крепление |
Настенный монтаж на DIN-рейку (с
дополнительным комплектом) |
|

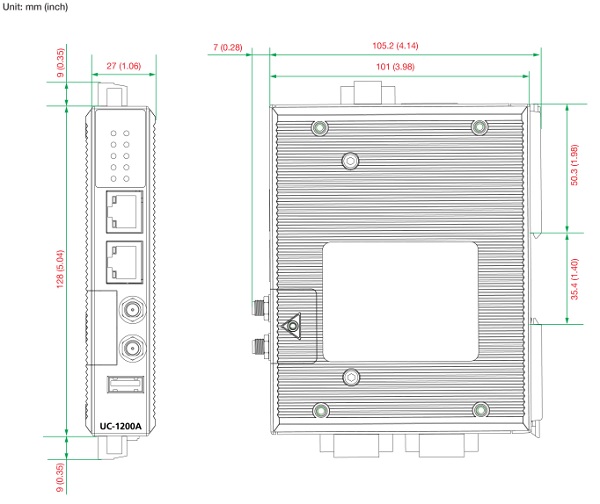

Размеры:
|
| Окружающая
среда |
| Рабочая
температура |
от
-40 до 60°C
|
| Влажность |
от
5 до 95% RH |
| Температура
хранения |
от
-40 до 80°C
|
|
Вибрация |
2 Grms@IEC 60068-2-64, случайная
волна, 5-500 Гц, 1 час на ось (без подключенных устройств
USB) |
|
Shock |
IEC 60068-2-27 |
| Сертификаты |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMC |
EN 55032/35
EN 61000-6-2/-6-4 |
| EMS |
IEC 61000-4-2 ESD: Contact:
4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-3 RS: 1.4 GHz to 6 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 L-PE: 1 kV ; L –L: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Безопасность |
EN 62368-1, UL 62368-1 |
|
Международное одобрение |
RCM, KC, BSMI |
| Директивы |
RoHS, CRoHS, WEEE |
| MTBF |
|
Стандарты |
Telcordia (Bellcore) Standard TR/SR |
|
Время |
924,676
часов |
|
Информация
для заказа |
|
|
|
| ¤
Модели |
| UC-1222A |
Armv8 Cortex-A53
двухъядерный 1 ГГц, RAM-2GB индустриальный компьютер, 1 x
RS-232/422/485, 2x 10/100.1000 LAN, USB 2.0, слот mPCIe x 1
для беспроводного модуля, рабочая температура от - 40 до 60°C |
|
Аксессуары (продаются
отдельно) |
| Адаптор
питания |
|
PWR-12150-EU-SA-T |
Адаптер
питания |
|
Антены |
|
ANT-WDB-ARM-0405 |
Всенаправленная антенна 2,4/5
ГГц 1/2 λ 4–5 дБи с разъемом RP-SMA (гнездо) |
|
ANT-WDB-ARM-0202 |
Всенаправленная антенна 2,4/5
ГГц, 2/2 дБи, разъем типа RP-SMA (male) |
|
ANT-LTE-OSM-03-3m BK |
700-2700 МГц, многодиапазонная
антенна, специально разработанная для приложений 2G, 3G и
4G, 3 м кабель |
|
ANT-LTE-ASM-04 BK |
704-960/1710-2620 МГц,
всенапрваленная палковая антена LTE, 4,5 дБі |
|
ANT-LTE-ASM-05 BK |
704-960/1710-2620 МГц, антенна
LTE, 5 дБі |
|
ANT-LTEUS-ASM-01 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE,
всенаправленная резиновая антенна, 1 дБі |
|
ANT-LTE-OSM-06-3m BK MIMO |
Многодиапазонная антенна с
возможностью крепления на винтах для частот
700-2700/2400-2500/5150-5850 МГц |
|
|
