Arm
Cortex-A8 1 ГГц IIoT-шлюзы с
встроенным LTE Cat. |
 |
Вычислительная платформа серии UC-2100-W разработана для
встроенных приложений сбора и обработки данных. Компьютер имеет
до двух программно выбираемых полнопроцессорных последовательных
портов RS-232/422/485, а также один или два порта LAN. Эта серия
вычислительных платформ на базе Arm размером с ладонь включает в
себя множество моделей для широкого диапазона требований к
интерфейсу, таких как последовательные порты и порты LAN, а
также беспроводные соединения. Универсальные коммуникационные
возможности позволяют пользователям эффективно адаптировать
серию UC-2100-W для множества сложных коммуникационных решений.
работает на компактном компьютере размером с ладонь.
|
|
|
Серия UC-2100-W имеет встроенный процессор Cortex-A8 Arm,
оптимизированный для различных промышленных решений. Этот крошечный встраиваемый
компьютер с гибкими вариантами интерфейса является надежным и безопасным шлюзом
для сбора и обработки данных на полевых участках и полезной коммуникационной
платформой для многих других крупномасштабных развертываний. Модели,
предназначенные для применения в широком диапазоне температур, доступны для
экстремальных условий, например, в нефтегазовой отрасли. Кроме того, все модели
используют платформу Linux промышленного уровня Moxa, которая обеспечивает
оптимизированные программные функции и превосходную долгосрочную поддержку.
|
|
|
Особенности |
|
 |
Процессор Armv7
Cortex-A8 1000 МГц |
|
ІИнтегрированный
LTE NB-IoT / Cat. Модуль M1 с глобальной поддержкой
диапазона |
|
Компьютер с
поддержкой LTE, сертифицированный Verizon/AT&T и
промышленный сертификат CE /FCC/UL |
|
Слоты для двух
SIM-карт |
|
Moxa Industrial
Linux с 10-летней долгосрочной поддержкой |
|
2 порта Ethernet
с автоматическим определением скорости (10/100 Мбит/с и
10/100/1000 Мбит/с) |
|
Диапазон рабочих
температур от -40 до 75°C |
|
Разъем microSD
для расширения памяти |
|
Два порта CAN с
поддержкой промышленного протокола CAN 2.0 A / B |
|
Программируемые
светодиоды и программируемая кнопка для упрощения установки
и обслуживания. |
|
|
|
Спецификации |
|
| •
Аппаратная часть |
| Процессор |
Armv7 Cortex-A8 1 GHz |
| ОС |
Moxa Industrial Linux (Debian 9,
ядро 4.4)
Дивіться www.moxa.com/MIL |
| DRAM |
512 МБ DDR3 |
|
Расширение памяти
для ПО |
8 ГБ eMMC |
|
Слот для сохранения |
Micro SD x 1 |
| •
Интерфейс
компьютера |
|
Порты Ethernet |
порт 10/100 Мбит/с
автоматическим определением (разъем
RJ45) x 1,
порт автоматического определения 10/100/1000 Мбит/с
(разъем RJ45) x 1 |
|
Последовательные порты |
RS-232/422/485 x
2, программно выбирается (DB9,
штекер) |
|
Разъем сотовой антены |
SMA x 1 |
|
Разъем антены GPS |
UC-2116-T-LX: SMA x 1 |
|
Формат SIM |
Nano |
|
Количество SIM-карт |
2 |
|
CAN порты |
CAN 2.0 A/B x 2 (5-контактный клемный блок) |
|
Кнопки |
Кнопка сброса
"reset" |
|
Консольный порт |
RS-232 (TxD, RxD, GND),
4-контактный выход (115200, n, 8, 1) |
 Ethernet
интерфейс |
|
Защита магнитной изоляции |
1,5 кВ (встроенная) |
| Параметры
Serial интерфейса |
| Биты данных |
5, 6, 7, 8 |
| Стоп
биты |
1, 1.5, 2 |
| Паритет |
Non,
Even, Odd, Space, Mark |
|
Управление потоком |
RTS/CTS, XON/XOFF, ADDC® (автоматическое
управление потоком данных) для RS-485, RTS Toggle (только
RS-232) |
|
Скорость передачи данных |
от 50 до 921,6 кбит/с |
Резистор
для
RS-485 |
1 кОм,
150 кОм |
|
ESD защита |
4 кВ, для всех сигналов |
| Сигналы
Serial интерфейса |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR,
DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485
- 4 w |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485
- 2 w |
Data+,
Data-, GND |
| Сотовый
интерфейс |
|
Параметры полосы |
Диапазоны LTE: Диапазон 1 (2100
МГц) / Диапазон 2 (1900 МГц) / Диапазон 3 (1800 МГц) /
Диапазон 4 (1700 МГц) / Диапазон 5 (850 МГц) / Диапазон 8
(900 МГц) / Диапазон 12 (700 МГц) ) / Диапазон 13 (700 МГц)
/ Диапазон 18 (850 МГц) / Диапазон 19 (850 МГц) / Диапазон
20 (800 МГц) / Диапазон 25 (1900 МГц) / Диапазон 26 (850 МГц)
/ Диапазон 28 (700 МГц) |
| •
CAN
интерфейс |
|
Промышленные протоколы |
CAN 2.0A, CAN 2.0B |
|
Скорость |
от 10 до 1000 кбит/с |
|
Разъем |
5-контактный клемный блок |
|
Изоляция |
2 кВ (встроенная) |
|
Сигналы |
GND, CAN_L, CAN_SHLD, CAN_H,
CAN_V+ |
| Индикация |
| Система |
Power
x1 ,
Программруемый х 1 |
| LAN |
2 на порт (10/100 Мбит/с) |
|
Serial |
2 на порт (Tx, Rx) |
|
CAN |
2 на порт (Tx, Rx) |
|
Мощность
радио сигнала |
3 |
| Питание |
| Входное напряжение |
от
9 до 48 VDC |
|
Входной ток |
0.6 A @ 9 VDC, 0.12 A @ 48 VDC |
|
Потребление |
5,8 Вт |
| Физические
характеристики |
| Корпус |
Металл |
| Вес |
396 г |
| Размеры
(с ушами) |
111 x 99 x 34.5 мм |
| Крепление |
Настенный монтаж, монтаж на DIN-рейку
(с дополнительным комплектом) |
|

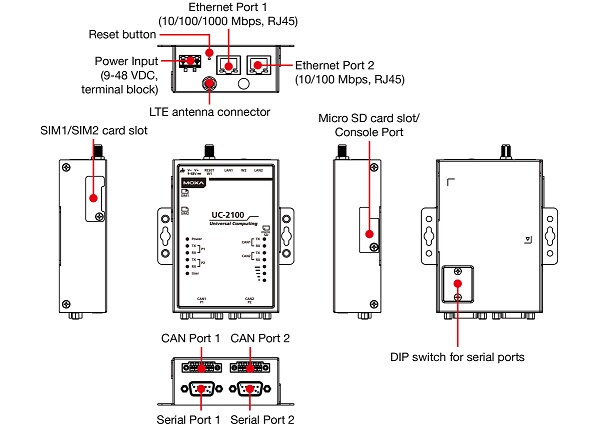

UC-2114-T-LX

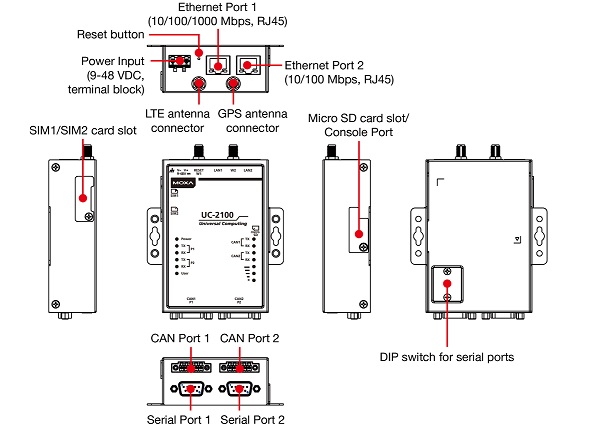

UC-2116-T-LX

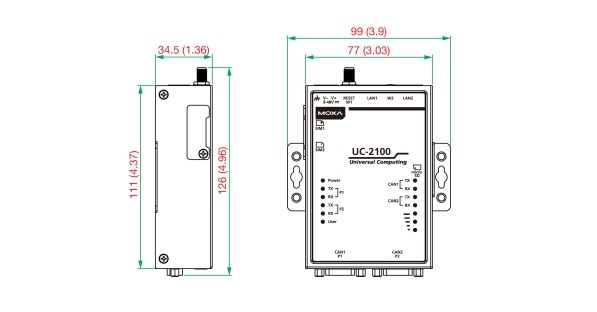

Размеры
 |
| Внешняя
среда |
| Рабочая
температура |
от -40 до 75°C
|
| Влажность |
от
5 до 95% RH |
| Температура
храннения |
от -40 до 85°C
|
|
Вибрация |
2 Grms @ IEC 60068-2-64,
случайная волна, 5-500 Гц, 1 час на ось (без подключенных
USB-устройств) |
|
Shock |
IEC 60068-2-27 |
| Сертификаты |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMC |
EN 55032/24 |
| EMS |
IEC 61000-4-2 ESD: Contact:
4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF |
| Безопасность |
EN 62368-1, IEC 62368-1, UL
62368-1 |
|
Опасные
зоны |
Class I Division 2, ATEX |
|
Радиочастота |
FCC, PTCRB, RCM |
| Директивы |
RoHS, CRoHS, WEEE |
| MTBF |
|
Стандарты |
Telcordia (Bellcore) Standard |
|
Время |
UC-2114-T-LX: 533 149 час
UC-2116-T-LX: 496 650 час |
|
Информация для заказа |
|
|
|
| UC-2114-T-LX |
Arm Cortex-A8 1
ГГц IoT шлюз с
встроенным LTE Cat. M1/NB-IoT,
RAM-512 MB, 2 x RS-232/422/485,
2 (1 Giga LAN), 2 x CAN
порта, рабочая температура
от - 40 до 75°C |
| UC-2116-T-LX |
Arm Cortex-A8 1
ГГц IoT шлюз с
встроенным LTE Cat. M1/NB-IoT.,
модуль GPS, RAM-512 MB, 2 x RS-232/422/485,
2 (1 Giga LAN), 2 x CAN
порта, рабочая температура
от - 40 до 75°C |
| Аксесуары
(продаются отдельно) |
| Адаптор
питания |
|
PWR-24270-DT-S1 |
Адаптер питания, входное
напряжение от 90 до 264 VAC, выходное напряжение 24VDC с нагрузкой 2,5
А |
|
Антены |
|
ANT-LTEUS-ASM-01 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE,
всенаправленная резиновая антена, 1 dBi |
|
ANT-LTE-OSM-03-3m BK |
700-2700 МГц, многодиапазонная
антена, специально розработана для приложений 2G, 3G и 4G, 3 м
кабель |
|
ANT-LTE-ASM-04 BK |
704-960/1710-2620 МГц,
всенаправленная палковая антена LTE, 4,5
dBi |
|
ANT-LTE-ASM-05 BK |
704-960/1710-2620 МГц, антена
LTE, 5
dBi |
|
ANT-LTE-OSM-06-3m BK MIMO |
Многодиапазонная антена с
возможностью крепления на винтах для частот
700-2700/2400-2500/5150-5850 МГц |
|
|
