Arm
Cortex-A8 1 ГГц IoT шлюз |
 |

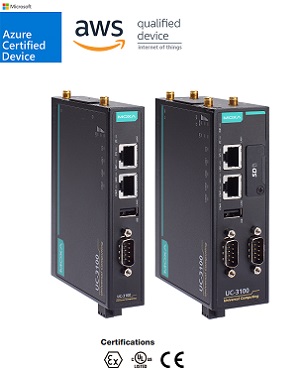

  Компьютеры Moxa серии UC-3100
могут использоваться в качестве интеллектуальных шлюзов в
полевых условиях для предварительной обработки и передачи
данных, а также для других встроенных приложений сбора данных. В
эту серию входят 9 моделей, каждая из которых поддерживает
различные варианты беспроводной связи и протоколы.
Усовершенствованная конструкция теплоотвода UC-3100 делает его
пригодным для использования в диапазоне температур от -40 до 70
° C. Фактически, соединения Wi-Fi и LTE могут использоваться
одновременно как в холодных, так и в горячих средах, что
позволяет максимально использовать возможности предварительной
обработки и передачи данных ваших приложений в самых суровых
условиях..
UC-3100 - это больше, чем просто аппаратное решение. Чтобы
предложить лучший пользовательский опыт с компьютером на базе
Moxa Arm, UC-3100 поддерживает следующие программные функции,
позволяющие использовать наиболее подходящую конфигурацию для
вашего приложения.
|
|
• Высокая производительность VPN;
пропускная способность Ethernet более 70 Мбит / с с шифрованием
AES-256
• Надежная файловая система для предотвращения блокировки системы
из-за сбоя обновления прошивки.
• Режим Real COM для обеспечения интерфейса управления продуктами
Moxa NPort.
Кроме того, Moxa предоставляет 10-летнюю поддержку ОС Linux. С новой
версией репозитория Debian, выпускаемой в среднем каждые 2–3 года,
вы можете создать надежное решение, которое будет поддерживаться
сейчас и в будущем.
Приложения:
• Удаленный терминал (RTU)
• Получение данных
• Связь M2M (умный шлюз)
• Цифровые вывески
• Заводская автоматизация
• Автомобильный монитор / регистратор данных (транспортировка)
• Программируемый маршрутизатор
• Оптимизация энергопотребления
• Профилактическое обслуживание
• Управление активами
Внешний
вид и размеры >>>
|
|
Особенности |
|
 |
ARMv7 Cortex-A8
1000 MHz
процессор |
|
Встроенный
Wi-Fi 802.11a/b/g/n и LTE Cat. 1 для региона
ЕС |
|
Поддержка
Bluetooth 4.2 |
|
Компьютер с
поддержкой LTE с сертификацией Verizon/AT&T и
сертификатами CE/FCC/UL промишленного уровня |
|
Поддерживаются
промышленные протоколы
CAN 2.0 A/B |
|
Надежная кореневая
файловая система для предотвращения блокирования системы
через ошибку обновления прошивки |
|
Диапазон рабочих
температур от -40 до 70°C |
|
Отвечает
стандартам EN 61000-6-2 и EN 61000-6-4 для промышленных
применений ЕМС |
|
Долгсрочная
поддержка Linux до 2027 года; включает исправления ошибок и
исправление безопасности |
|
|
|
Спецификации |
|
| •
Аппаратная часть |
| Процессор |
ARMv7 Cortex-A8 1000 MHz |
| ОС |
Linux Debian 9 ядро 4.4 (Moxa
Industrial Linux)
См. www.moxa.com/MIL |
| DRAM |
1 ГБ DDR3 |
|
Расширение памяти
для ПО |
8 ГБ eMMC |
|
Слот для хранения |
UC-3111/3121: слот SD x 1 |
| •
Интерфейс
компьютера |
|
TPM |
TPM v2.0 |
|
Порты Ethernet |
Автоматическое определение портов
10/100 Мбит/с (разъем RJ45) x 2
1,5 кВ (встроенная
защита) |
|
USB 2.0 |
USB 2.0 хосты x 1, разъем тип A |
|
Последовательные порты |
UC-3101/3121: порты
RS-232/422/485 x 1, программный выбор (DB9)
UC-3111: порты RS-232/422/485 x 2, программный выбор (DB9) |
|
Разъем сотовой антены |
SMA x 2 |
|
Формат SIM |
Nano |
|
Количество SIM-карт |
2 |
|
Разъем антены GPS |
SMA x 1 |
Разъем антены
Wi-Fi |
RP-SMA x 2 только для
UC-3111/UC-3121 |
|
Консольный порт |
RS-232 (TxD, RxD, GND),
4-контактный выход (115200, n, 8, 1) |
 Сотовый
интерфейс |
|
Параметры полосы |
Модели EU:
Диапазоны LTE: Диапазон 1 (2100 МГц) / Диапазон 3 (1800 МГц)
/ Диапазон 7 (2600 МГц) / Диапазон 8 (900
МГц) / Диапазон 20 (800 МГц) / Диапазон 28A (700 МГц)
Диапазоны UMTS: Диапазон 1 (2100 МГц) / Диапазон 3 (1800 МГц)
Диапазон 8 (900 МГц) |
| WLAN
интерфейс |
|
Стандарты WLAN |
802.11a/b/g/n: модели
UC-3111-T-LX и UC-3121-T-LX
Соответствие Bluetooth 4.2: модели UC-3111-T-LX и
UC-3121-T-LX |
|
Диапазон
частот |
2,4 ГГц/5 ГГц: модели
UC-3111-T-LX и UC-3121-T-LX |
| Параметры
Serial |
| Биты данных |
5, 6, 7, 8 |
| Стоп
биты |
1, 1.5, 2 |
| Паритет |
Non,
Even, Odd, Space, Mark |
| Сигналы
Serial |
| RS-232 |
TxD, RxD, RTS, CTS, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485
- 4 w |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485
- 2 w |
Data+,
Data-, GND |
| •
CAN
интерфейс |
|
Скорость |
от 10 до 1000 кбит/с |
|
Разъем |
DB9 male |
|
Изоляция |
2 кВ (встроенная) |
|
Сигналы |
CAN_H, CAN_L, CAN_GND, CAN_SHLD,
CAN_V+, GND |
| Индикация |
| Система |
Power
x1 |
| LAN |
1 на порт (10/100 Мбит/с) |
|
Serial |
1 на порт (Tx, Rx) |
|
CAN |
1 на порт (Tx, Rx) |
|
Мощность беспроводного
сигнала |
UC-3101: 3 сотовые
UC-3111/UC-3121: 3 сотовых и 3 х Wi-Fi |
| Питание |
| Входное напряжение |
от 9 до 36 VDC |
|
Входной ток |
500 mA @ 12 VDC |
|
Потребление |
UC-3101: 6 Вт (макс.)
UC-3111/UC-3121: 8 Вт (макс.) |
| Физические
характеристики |
| Корпус |
Металл |
| Вес |
550
г |
| Размеры |
128,5 x 89,1 x 26 мм для UC-3101
128,5 x 89,1 x 41 мм для UC-3111/UC-3121
См. размеры устройства --> |
| Крепление |
DIN-Rail,
настенное (опционально) |
| Внешняя
среда |
| Рабочая
температура |
от -40 до 70°C
|
| Влажность |
от
5 до 95% RH |
| Температура
хранения |
от -40
до 85°C |
|
Вибрация |
5 Grms @ IEC 60068-2-64,
случайная волна, 5-500 Гц, 1 час на ось (без подключенных
устройств USB) |
|
Shock |
IEC 60068-2-27 |
| Сертифіикаты |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMC |
EN 61000-6-2/-6-4
EN 55032/24 |
| EMS |
IEC 61000-4-2 ESD: Contact:
4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMFave, 5-500 Hz, 1 hr per axis (without USB
devices attached) |
| Безопасность |
IEC 60950-1, IEC 62368-1, UL
62368-1, UL 60950-1 |
|
Стандарты сотовой связи |
EN 301511
EN 301908-1
EN 62311(MPE SAR)
EN 301489-1/-52
EN 301489-1/17 |
|
Радиочастота |
FCC, PTCRB, RCM |
|
Стандарты WLAN |
EN 301489-1-17, EN 300328, EN
301893 |
| Директивы |
RoHS, CRoHS, WEEE |
| MTBF |
|
Стандарты |
Telcordia (Bellcore) Standard |
|
Время |
UC-3101-T-EU-LX: 585 775 час
UC-3111-T-EU-LX: 416 081 час
UC-3121-T-EU-LX: 428 931 час |
|
Информация для заказа |
|
|
|
| UC-3101-T-EU-LX |
Arm Cortex-A8 1 ГГц IoT шлюз с
встроенным LTE Cat. 1, TPM 2.0,
1 x RS-232/422/485, рабочая температура
от - 40 до 70°C |
| UC-3111-T-EU-LX |
Arm Cortex-A8 1 ГГц IoT шлюз с
встроенным LTE Cat. 1 и модулем Wi-Fi,
TPM 2.0, 2 x RS-232/422/485,
SD слот, рабочая температура
от - 40 до 70°C |
| UC-3121-T-EU-LX |
Arm Cortex-A8 1 ГГц IoT шлюз с
встроенным LTE Cat. 1 и модулем Wi-Fi,
TPM 2.0, 2 x RS-232/422/485,
1 x CAN порт,
SD слот, рабочая температура
от - 40 до 70°C |
| Аксесуары
(продаются отдельно) |
| Адаптор
питания |
|
PWR-12150-EU-SA-T |
Адаптор
питания |
|
Другие аксесуары |
|
CBL-F9DPF1x4-BK-100 |
Консольный кабель с 4-контактным разъемом, 1 м |
|
Антены |
|
ANT-LTE-ASM-02 |
GPRS/EDGE/UMTS/HSPA/LTE, всенаправленая
резиновая антена, 2 dBi |
|
ANT-WDB-ARM-02 |
2,4/5 ГГц, всеспрямованая
резиновая антена, 2
dBi, RP-SMA (male) |
|
ANT-LTEUS-ASM-01 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE,
всенаправленая
резиновая антена, 1 dBi |
|
UC-3100
Antenna Set |
4 dBi at 1575 MHz to 1610 MHz,
SMA (male), active GPS/GLONASS, adhesive-type antenna with
20-cm cable; 2 x 4 dBi at 2.4 GHz or 5 dBi at 5 GHz, RP-SMA
(female), omnidirectional antennas; 2 x 1.5
dBi 698 to 960 MHz or 1710 to 2700 MHz, SMA (male),
LTE, swivel-type omnidirectional portable
antennas |
|
|
