 Аппаратная часть |
| Процессор |
Intel® Core™ i3-8145UE Whisky Lake |
|
Графический конторллер |
Intel® UHD Graphics 620 |
|
Слот системной памяти |
DDR4 (не ECC)
x1 |
| Память
DRAM |
16 Гб макс |
| ОС |
Windows 10 IoT Ent 2021 LTSC,
version 21H2
Linux Debian 11
Ubuntu 20.04
CentOS 7.9 |
|
Слот для хранения |
2.5-inch HDD/SSD slots x 1
mSATA slots x 1 |
| Интерфейс
компьютера |
|
USB 2.0 |
USB 2.0 хосты x 3, разъем
типа A
2 порты на передней панели, 1 порт внутри компьютера |
|
USB 3.0 |
USB 3.0 хосты x 3, разъем типа A
3 порты на задней панели |
|
Видеовыход |
VGA x 1, разъем DB-15 |
|
Последовательные порты |
DA-680-I-8-WL3-H/HH: 2-проводный RS-485/4-проводный
RS-485 x 8 (клемный блок)
DA-680-I-16-WL3-H/HH:
2-проводный RS-485/4-проводный RS-485 x 16 (клемный блок) |
|
Порты Ethernet |
Авто 10/100/1000 Мбит/с (разъем
RJ45) x 8 |
|
Синхронизация времени |
IRIG-B (terminal block) |
|
TPM |
TPM v2.0 |
| LED
индикаторы |
|
Cистемные |
Программируемый х 6
Сохранение x 1
Питание х 1
Сбой питания x 2
(Сбой питания 1/2) |
|
LAN |
2 на порт (10/100/1000 Мбит/с) |
|
Последовательные порты |
2 на порт (Tx, Rx) |
| Последовательные
порты |
| Стандарт |
•RS-485
2-проводный / 4-проводный |
|
Скорость передачи данных |
от 50 bps до 115.2 Kbps |
|
RS-485 4-проводный |
TxD+, TxD, RxD+, RxD, GND |
| RS-485 2-проводный |
Data+,
Data-, GND |
 Цифровые
выходы |
|
Розъем |
Клемма Euroblock, которая крепится на
винтах
10-контактный терминальный блок |
|
Тип ввода/вывода |
Synk |
|
Напряжение |
24 VDC
номинально, открытый коллектор до 30 VDC |
|
Поточный рейтинг |
200 мА на канал |
|
Изоляция |
3к VDC |
| Интерфейс
IRIG-B |
|
Входной сигнал |
Дифференциал |
|
Введение тайм-кода |
На основе:
Стандарт IRIG 200-04
IEEE 1344 |
|
Точность (синхронизация времени) |
±1 мкс |
|
Точность (свободный ход) |
±500 мс за 24
часа |
| Питание |
| Входное
питание |
100 to 240 VAC, 50/60 Hz, 1.05 A
(max)
100 to 240 VDC, 0.7 A (max) |
|
Кнопки |
Кнопка
"reset" (передняя панель)
ON/OFF (задняя панель) |
| Физические
характеристики |
| Корпус |
Металл |
| Вес |
4659.5 г |
| Крепление |
19" rackmount |
| Размеры
(Ш x Д x В) |
440 x 335,5x 44 mm (без
ушей) |

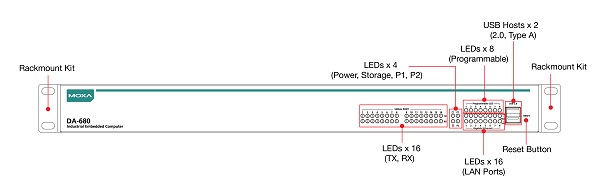

Передняя панель

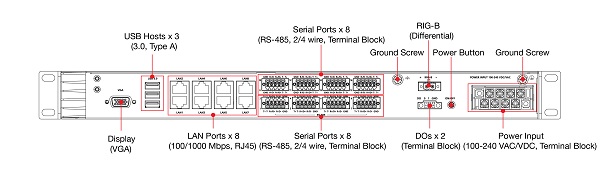

Задняя панель

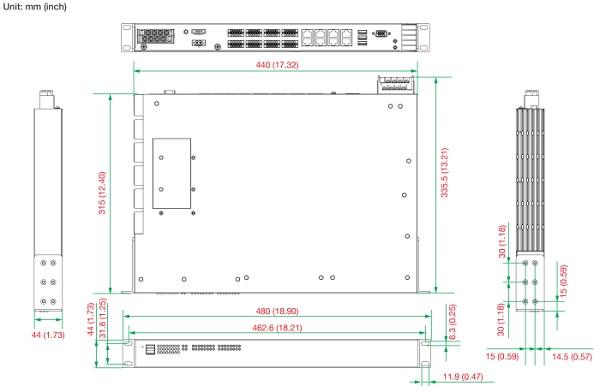

Размеры
 |
| Окружающая
среда |
| Рабоча температура |
от -25 до 55°C |
| Влажность |
от 5 до 95% RH |
| Температура
хранения |
от -40 до 85°C |
| Сертификаты |
| Safety |
UL 62368-1, IEC 62368-1 |
| Electrical Substation |
IEC
61850-3, IEEE 1613, IEC |
| Protection Relay |
IEC 60255 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC
61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100 A/m at 50 Hz
IEC 61000-4-11 |
|
Shock |
IEC 61850-3 Edition 2.0, IEC
60068-2-27, IEC 60255-21-2 |
| Green Product |
RoHS, CRoHS, WEEE |
| MTBF |
|
Время |
238,154 часов |
|
Стандарты |
Telcordia SR332 |
 |
Информация для заказа |
 |
|
|
|
Модель |
CPU |
LAN
10/100/1000 Мбит/с
порты
(RJ45) |
RS-485
2-W/4-W |
Входы питания
100-240 VAC/VDC |
Рабочая
температура |
|
DA-680-I-8-WL3-HH |
Intel® Core™
i3-8145UE |
8 |
8 |
2 |
от -25 до 55°C |
|
DA-680-I-8-WL3-H |
Intel® Core™
i3-8145UE |
8 |
8 |
1 |
от -25 до 55°C |
|
DA-680-I-16-WL3-HH |
Intel® Core™
i3-8145UE |
8 |
16 |
2 |
от -25 до 55°C |
|
DA-680-I-16-WL3-H |
Intel® Core™
i3-8145UE |
8 |
16 |
1 |
от -25 до 55°C |
|
|
| |
