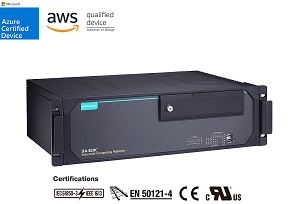

x86
3U rackmount
компьютер с процессором Intel® Core™,
с поддержкой
карт PRP/HSR |
 |
 |
 |
Серия DA-820C - это высокопроизводительный стоечный промышленный
компьютер высотой 3U, построенный на базе процессора Intel® Core
™ i3, i5, i7 или Intel® Xeon® 7-го поколения. Компьютер оснащен
3 портами дисплея (HDMI x 2, VGA x 1), 6 портами USB, 4
гигабитными портами LAN, двумя последовательными портами 3-в-1
RS-232/422/485, 6 портами DI и 2 портами DO. DA-820C также
оснащен 4 слотами для 2,5-дюймовых жестких дисков /
твердотельных накопителей с возможностью горячей замены, которые
поддерживают функциональность Intel® RST RAID 0/1/5/10.
|
|
DA-820C соответствует
стандартам IEC-61850-3 и IEEE 1613 для обеспечения стабильной и надежной работы
системы для приложений питания. Компьютер также соответствует стандартам IEC
60255, которые охватывают защиту электрических реле в интеллектуальной
подстанции. IEC 60255 - один из наиболее широко используемых стандартов для
тестирования реле и защитного оборудования, и его соответствие стандарту
гарантирует, что DA-820C будет надежно и безупречно работать с IED как часть
надежной системы автоматизации подстанции.
Соответствие стандарту EN 50121-4
подтверждает, что DA-820C может обеспечить стабильную и надежную работу системы
в железнодорожных приложениях, таких как системы SCADA, системы предотвращения
бедствий на дороге, тяговое усилие, а также системы сигнализации и безопасности
для обеспечения комплексного обзора вашей интеллектуальной системы рельсов.
Прочная конструкция для монтажа в стойку обеспечивает
усиленную защиту, необходимую для приложений в различных промышленных средах.
Функция упреждающего
мониторинга
Moxa Proactive Monitoring - это небольшая,
ресурсоемкая и простая в использовании утилита, которая позволяет пользователям
отслеживать ряд параметров системы. Пользователи могут просматривать текущие
значения параметров для этих ключевых частей, просто щелкая значки,
соответствующие параметрам в пользовательском интерфейсе. Определяемые
пользователем индикаторы ключевых частей (KPI) используются для мониторинга
ключевых частей компьютера. Визуальные и / или звуковые оповещения запускаются
автоматически через реле и ловушки SNMP, когда эти KPI превышают свои
предустановленные пороговые значения, что делает чрезвычайно удобным для
операторов возможность избежать простоя системы за счет заблаговременной
настройки задач профилактического обслуживания.
|
|
|
Особенности |
|
| • |
IEC 61850-3,
IEEE 1613 и IEC 60255 совместим
для систем автоматизации
электрических подстанций |
| • |
Процессоры
Intel® Xeon® та Core™ 7-го поколения |
| • |
2 встроенных слота памяти SODIMM ECC DDR4; общая емкость
до 64 ГБ |
| • |
4 слота SSD,
поддерживает Intel® RST RAID 0/1/5/10 |
| • |
Соответствует
стандарту EN 50121-4 для применения на
железной дороге |
| • |
Высоконадежная конструкция
с поддержкой
двойного питания
и технологии PRP/HSR
(с
модулем расширения PRP/HSR) |
| • |
1 слот PCIe x16, 1 PCIe x4, 2 PCIe x1 и 1 слот PCI для
модулей расширения |
| • |
Резервный источник
питания (от 100 до 240 В AC/VDC) |
|
Спецификации |
|
| •
Аппаратная часть |
| Процессор,
CPU |
Intel® Xeon® E3-1505M v6
(8 МБ кеш-памяти, 3,00 ГГц)
Intel® Xeon® E3-1505L v6 (8 МБ кеш-памяти, 2,20 ГГц)
Intel® Core™ i7-7820EQ (8 МБ кеш-памяти, до 3,70 ГГц)
Intel® Core™ i5-7442EQ (6 МБ кеш-памяти, до 2,90 ГГц)
Intel® Core™ i3-7102E (3 МБ кеш-памяти, 2,10 ГГц) |
|
Графический
контроллер |
Intel® Xeon® E3-1505MV6: Intel®
HD Graphics P630
Intel® Xeon® E3-1505LV6: Intel® HD Graphics P630
Intel® Core™ i7-7820EQ: Intel® HD Graphics 630
Intel® Core™ i5-7442EQ: Intel® HD Graphics 630
Intel® Core™ i3-7102E: Intel® HD Graphics 630 |
|
Слот системной памяти |
SODIMM DDR4 slot x 2 |
|
DRAM |
64 ГБ макс. емкость (SODIMM x 2,
каждый поддерживает 2400 МГц
и 32 Гб максимум на
модуль)
ECC RAM поддерживает
только модели процессора
i3 и процессора Xeon |
|
Поддерживаемая ОС |
Windows 10 Pro 64-bit
Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
Linux Debian 9
Примечание: ОС доступный CTOS |
|
Слот для
хранения |
2,5-дюймовые разъемы HDD/SSD x
4
Слоты mSATA x 1, внутренний разъем mini-PCIe |
|
Поддерживаемый драйвер |
Windows Server 2019
Windows Server 2016 |
 Интерфейс
компьютера |
|
USB 2.0 |
USB 2.0 хосты x
3 разъемы типа
A, 2 на передней панели,
1 на задней панели |
|
USB 3.0 |
USB 3.0 хосты x
3 на задней панели, разъемы типа
A |
|
Видеовыход |
HDMI x 2, разъем HDMI (тип A)
VGA x 1, 15-контактный разъем D-sub |
|
Последовательные порты |
Порты RS-232/422/485 x 2,
программно вибираются (DB9) |
|
Порты Ethernet |
Авто 10/100/1000 Мбит/с (разъем
RJ45) x 4 |
|
Слоты расширения |
PCIe x16 slot x 1
PCIe x4 slots x 1
PCIe x1 slots x 2
PCI slots x 1 |
|
TPM |
TPM v2.0 |
|
Цифровые
входы |
DIs x 6 |
|
Цифровые выходы |
DOs x 2 |
| LED
индикаторы |
|
Cистемные |
Программируемые х 8
Сохранение х 1
Питание х 1 |
|
LAN
порты |
8 на порт (10/100/1000 Мбіт/с) |
|
Последовательные порты |
2 на порт (Tx, Rx) |
| Последовательные порты |
| Стандарт |
•RS-232/422/485(DB9
male) |
|
ESD |
8 кВ (уровень 4) |
|
Изоляция |
2
кВ |
|
Защита
от перенапряжения |
2 кВ |
|
Скорость передачи данных |
от
300 bps до 115.2 Kbps |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR,
DCD, GND |
RS-422,
RS-485 4-w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 2-w |
Data+,
Data-, GND |
| Цифровые
входы/выходы |
|
Цифровые
входные каналы |
DIs x 6 |
|
Напряжение |
від 0 до 30
VDC при 25 Hz |
|
Влажний контакт (DI до COM) |
On: от 10
до 30 VDC |
|
Цифровые выходные
каналы |
DOs x 2 |
|
Напряжение |
от 24 до 30 VDC |
|
Ток |
Макс. 200 мА
на канал |
|
Тип ввода/вывода |
Sink |
| Питание |
| Входное
питание |
от100 до 240 VAC,
от 110 до
240 VDC |
|
Потребление |
100 W (max.) |
|
Кнопки |
Кнопка
"reset" (передняя панель)
ON/OFF (задняя панель) |
| Физические
характеристики |
| Корпус |
Металл |
| Вес |
14000 г |
| Крепление |
19" rackmount |

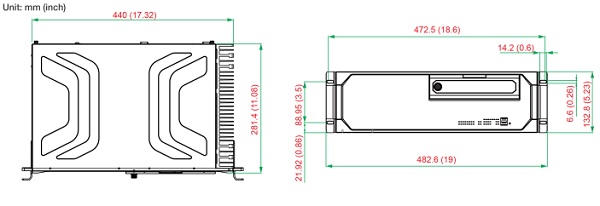

| Размеры
(Ш x Д x В) |
440 x 281,4 x 132,8 mm (без
ушей) |

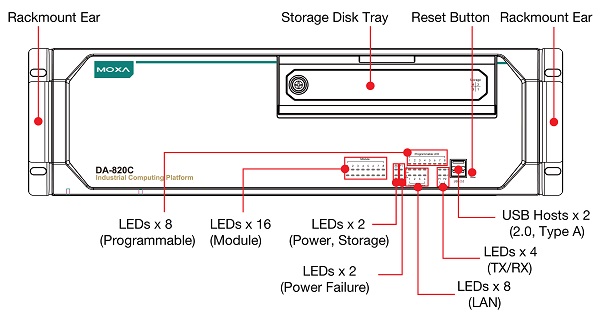

Передняя панель

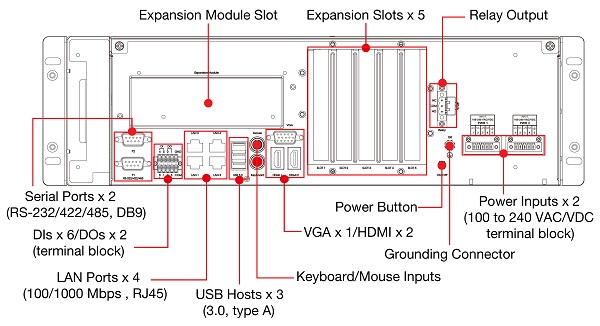

Задняя панель
Размеры
 |
| Внешняя среда |
| Рабочая температура |
Стандартные модели:
от -25 до
55°C
Расшириная температура
модели: от -40 до 70°C |
| Влажность |
от 5 до 95% RH |
| Температура
хранения |
от -40 до 85°C |
| Сертификаты |
| Safety |
EN 60950-1, IEC 60950-1, UL
60950-1 |
| Electrical Substation |
IEC
61850-3, IEEE 1613, IEC |
| Protection Relay |
IEC 60255 |
| EMC |
EN 61000-6-2/-6-4, EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8
kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8: 20 A/m
IEC 61000-4-11 |
|
Shock |
IEC 61850-3 Edition 2.0, IEC
60068-2-27, IEC 60255-21-2 |
| Green Product |
RoHS, CRoHS, WEEE |
| MTBF |
|
Время |
325,730
час. |
|
Стандарты |
Telcordia SR332 |
| •
Модули расширения |
| •
DN-SP08-I-DB
/ DN-SP08-I-TB |
| •
Последовательные порты |
| Стандарт |
RS-232/422/485
(программно
выбираемые) |
| Количество
портов |
8 |
|
Разъем |
DB9 male(DB) /
терминальный блок
(TB) |
|
Защита
от перенапряжения |
2 кВ
|
|
Оптическая
изоляция |
2 кВ |
| Биты данных |
5, 6, 7, 8 |
| Стоп
биты |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
|
Скорость |
от
300 до 115,2 кбит/с |
|
Контроль потока |
RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control)
для RS-485 |
| RS-232 |
TxD, RxD, RTS, CTS, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND
|
| RS-485-4w |
TxD+, TxD-, RxD+, RxD-, GND
|
| RS-485-2w |
Data+, Data-, GND
|
|
Pull High/Low Resistor for
RS-485 |
1 кОм,
150 кОм |
Терминатор для
RS-485 |
120
Ом |
| •
DA-PRP-HSR-I210 |
| •
Ethernet
интерфейс |
| Magnetic Isolation Protection |
1.5 KV
встроенная |
|
Слоты 1000BaseSFP |
2 |
|
Порты 10/100/1000BaseT(X) (разъем
RJ45) |
2 |
| Рабочая температура |
от -25 до 55°C |
|
Информация для заказа |
|
|
|
|
DA-820C-KL3-H-T |
x86
3U rackmount
компьютер
с процессором Core™ i3-7102E,
1 блок питания, рабочая температура
от
-40 до 70°C |
|
DA-820C-KL3-HH-T |
x86
3U rackmount
компьютер
с процессором Core™ i3-7102E,
2 блока питания, рабочая температура
от
-40 до 70°C |
|
DA-820C-KL5-H-T |
x86
3U rackmount
компьютер
с процессором Core™
i5-7442EQ, 1 блок питания, рабочая температура
от
-40 до 70°C |
|
DA-820C-KL5-HH-T |
x86
3U rackmount
компьютер
с процессором Core™
i5-7442EQ, 2 блока
питания, рабочая температура
от
-40 до 70°C |
|
DA-820C-KLXL-H-T |
x86
3U rackmount
компьютер
с процессором Xeon®
E3-1505L v6, 1 блок
питания, рабочая температура
от
-40 до 70°C |
|
DA-820C-KLXL-HH-T |
x86
3U rackmount
компьютер
с процессором Xeon®
E3-1505L v6, 2 блока
питания, рабочая температура
от
-40 до 70°C |
|
DA-820C-KL7-H |
x86
3U rackmount
компьютер
с процессором Core™
i7-7820EQ, 1 блок питания, рабочая температура
от
-25 до 55°C |
|
DA-820C-KL7-HH |
x86
3U rackmount
компьютер
с процессором Core™
i7-7820EQ, 2 блока
питания, рабочая температура
от
-25 до 55°C |
|
DA-820C-KLXM-H |
x86
3U rackmount
компьютер
с процессором Xeon®
E3-1505M v6, 1 блок питания, рабочая температура
от
-25 до 55°C |
|
DA-820C-KLXM-HH |
x86
3U rackmount
компьютер
с процессором Xeon®
E3-1505M v6, 2 блока
питания, рабочая температура
от
-25 до 55°C |
| •
Модули расширения для x86-based rackmount компьютеров
|
|
DA-PRP-HSR-I210 |
Модуль расширения PRP/HSR
с
2 комбинированными портами
RJ45 и SFP |
|
DN-FX04 |
4-портовый 100M/1000M SFP
Ethernet модуль |
|
DN-LN04-RJ |
4-портовый модуль PCIe LAN
10/100/1000 Мбит/с с
разъемами RJ45
|
|
DN-SP08-I-DB |
8-портовый RS-232/422/485 модуль
с DB9 разъемом
|
|
DN-SP08-I-TB |
8-портовый RS-232/422/485 модуль
с терминальным блоком
|
|
DA-IRIG-B-S-02-T |
Модуль расширения IRIG-B,
интерфейс PCI, 1 оптоволоконный вход IRIG-B, 1 вход/выход
DB9M, выход DB9M |
|
DE-FX02-SFP-T |
2-портова волоконна карта 100
Мбіт/с, 2 слота SFP, інтерфейс PCIe (без модуля SFP) |
|
|
