Встроенные компьютеры x86 MOXA DIN - Rail
установка
Серия
DRP-С100
x86
компьютеры на DIN-рейке с базовой моделью процессора
Intel Core 11-го поколения Tiger Lake и моделями с
расширенным интерфейсом
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
 |
x86
компьютеры на DIN-рейке на базе процессора Intel |
 |

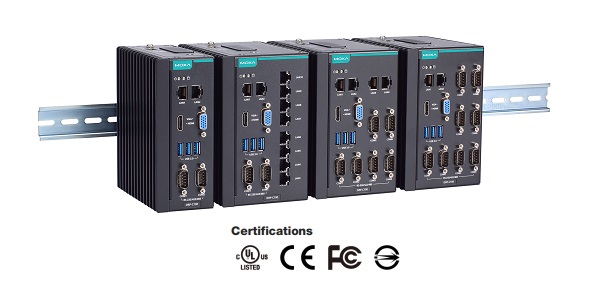

Компьютеры серии DRP-C100, которые можно установить
на DIN-рейку, работают от процессора Intel Celeron или Intel
Core i5 или i7. Компьютеры снабжены богатым набором вариантов
интерфейса, включая до 8 последовательных портов RS-232/422/485
с программным выбором и до 10 портов гигабитного Ethernet.
Коммуникационные интерфейсы расположены на передней и задней
сторонах продукта, что обеспечивает легкий доступ и расширение
для промышленных приложений. Конструкция двойного накопителя,
включающая слоты CFast и SD, позволяет легко расширять хранилище.
Уникальная крышка крепежа батареи фиксирует батарею на месте и
обеспечивает стабильность в любой рабочей среде, а конструкция
люка для слота батареи позволяет легко заменить батарею без
необходимости снимать крышку.
Компактные компьютеры DRP-C100 оснащены безвентиляторным
дизайном и могут выдерживать температурный диапазон от –30 до
60°C, что делает их идеальными для работы в строгих условиях.
Встроенный модуль TPM 2.0 защищает платформу от
несанкционированного доступа. Серия DRP-C100 – это
интеллектуальное, надежное, долговечное и универсальное, но в то
же время удобное компьютерное решение, отвечающее как
требованиям OT, так и ИТ для промышленных сред.
|
 |
Особенности |
 |
|
|
|
 |
Компьютеры без вентиляторов,
монтируемые на DIN-рейке |
 |
Процессор Intel® Celeron® или
Intel® Core® 11-го поколения |
 |
Богатые варианты интерфейса до 10 последовательных и 10
портов LAN |
 |
Компактный размер для большинства полевых применений |
 |
Диапазон рабочих
температур от -30 до 60°C |
|
|
 |
Спецификации |
 |
Аппаратная часть |
Процессор |
•
Модели DRP-C100-C1:
Процессор Intel® Celeron® 6305E (двухядерный, 4 МБ кэш-памяти, 1,80
ГГц)
•
Модели
DRP-C100-C5:
Процессор Intel® Core™ i5-1145G7E (четыре ядра, 8 МБ
кэш-памяти,
2,60 ГГц, базовая частота: 1,50 ГГц)
•
Модели
DRP-C100-C7:
Процессор Intel® Core™ i7-1185G7E (четыре ядра, 12 МБ
кэш-памяти,
2,80 ГГц, базовая частота: 1,80 ГГц) |
Графический чипсет |
Intel® UHD Graphics |
Память
DRAM |
1 слот SODIMM DDR4, макс. до 32 ГБ.,
установлено: 8 ГБ DDR4 |
Расширение
памяти,
слот для хранения |
Слот CFast x 1 (интерфейс SATAIII)
1 слот SD, интерфейс SD 3.0 (SDHC/SDXC) |
Поддерживаемая ОС |
Поддерживаемые образы и драйверы Windows:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 Professional 64-bit
Поддерживаемые драйверы Linux:
- Debian 11 (kernel 5.10)
- Ubuntu 22.04 LTS (kernel 5.15)
- RHEL 9 (kernel 5.14) |
Предварительно установленая ОС |
•
DRP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10:
карта CFast на 64 ГБ |
Интерфейс
компьютера |
Порты Ethernet |
•
DRP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
Авто 10/100/1000 Мбіт/с (разъем RJ45) x 10
•
DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
Авто 10/100/1000 Мбіт/с (разъем RJ45) x 4
Усі інші моделі:
Авто 10/100/1000 Мбіт/с (разъем RJ45) x 2
Магнитная изоляционная защита 1,5 кВ (встроенный) |
USB 3.0 |
USB 3.0 хости x 3,
разъемы типа A |
Последовательные порты |
•
DRP-C100-C1-6C-T/C5-6C-T/C7-6C-T:
Порты RS-232/422/485 x 10,
выбираются ПО (DB9
male) x 8
•
DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
Порты RS-232/422/485 x 5,
выбираются ПО (DB9
male) x 6
•
Все остальные модели:
Порты RS-232/422/485 x 2,
выбираются ПО (DB9
male) x 2 |
Видео выход |
VGA x 1, 15-контактний
разъем D-sub (разъем)
HDMI x 1, разъем HDMI (тип A) |
TPM |
TPM v2.0 |
Последовательные
порты (Serial)
- параметры |
Разъем |
DB9 male |
Биты данних |
5, 6, 7, 8 |
Стоп
биты |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Контроль
потока |
RTS/CTS, XON/XOFF |
Скорость передачи данных |
от 50 bps до 115.2 Kbps |
Последовательные
порты
(Serial)
- сигналы |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4
проводный |
Tx+,
Tx-, Rx+, Rx-, GND |
RS-485-2
проводный |
Data+,
Data-, GND |
Светодиоды
LED |
Система |
Power
x1,
Storage x1 |
LAN |
2 на порт (10/100/1000 Мбит/с) |
Кнопки |
Питание |
Вкл-Выкл |
Reset |
Для горячего рестарта системы |
Питание |
Входное
питание |
від 12/24 VDC |
Потребление |
•
90 Вт |
Разъем
питания |
Клемма Euroblock с винтовой креплением |
Механічні |
Размеры
(Ш x Д x В) |
•
DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-TWin10:
60 x 130 x 150 мм
•
Все остальные модели:
94 x 130 x 150 мм |
Вес |
•
DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-T-Win10:
1,213 г
•
Все остальные модели:
1,612 г |
Крепление |
Wall mounting (standard) |
Материал |
Металл |
Защита |
IP20 |
Передняя панель
Модели

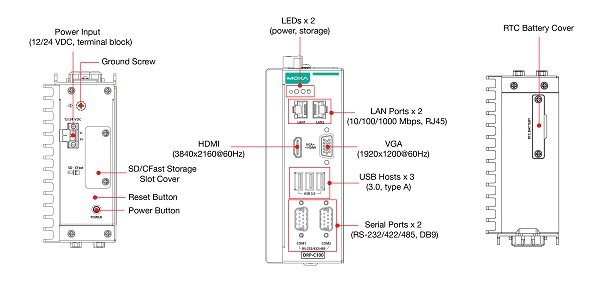

DRP-C100-C1-T/DRP-C100-C5-T/DRP-C100-C7-T/DRP-C100-C1-T-Win10/DRP-C100-C5-T-Win10/DRP-C100-C7-T-Win10

Модели

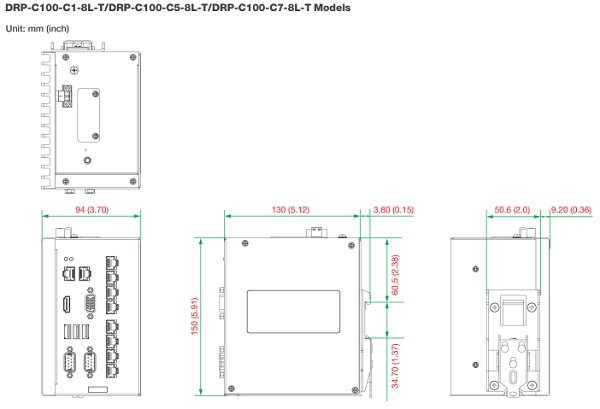

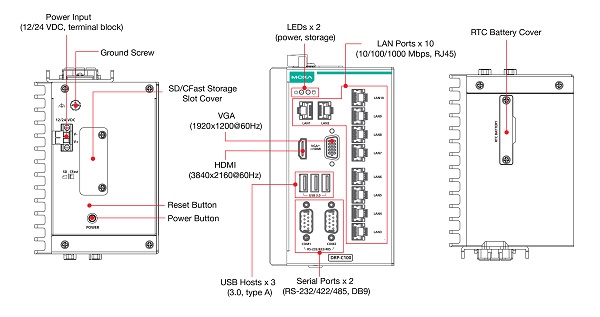

DRP-C100-C1-8L-T/DRP-C100-C5-8L-T/DRP-C100-C7-8L-T

Модели

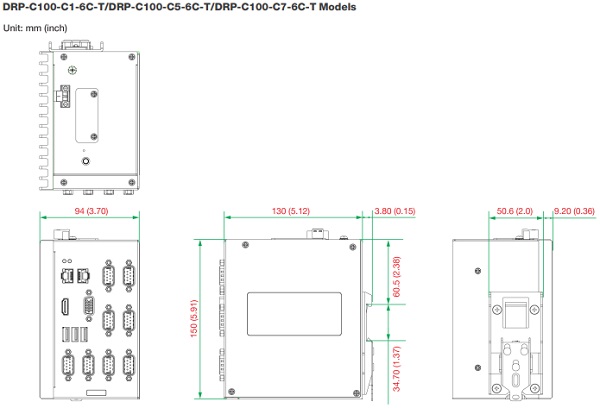

DRP-C100-C1-6C-T/DRP-C100-C5-6C-T/DRP-C100-C7-6C-T

Модели

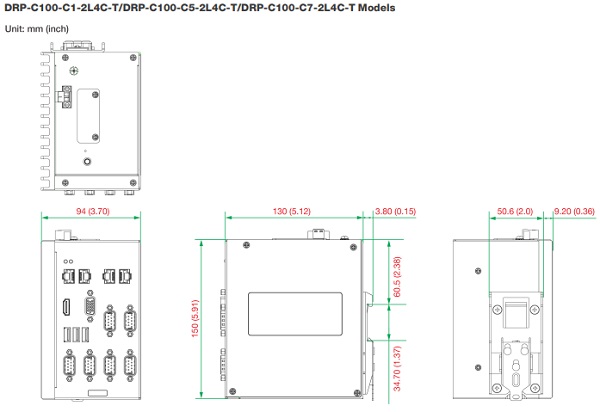

DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T

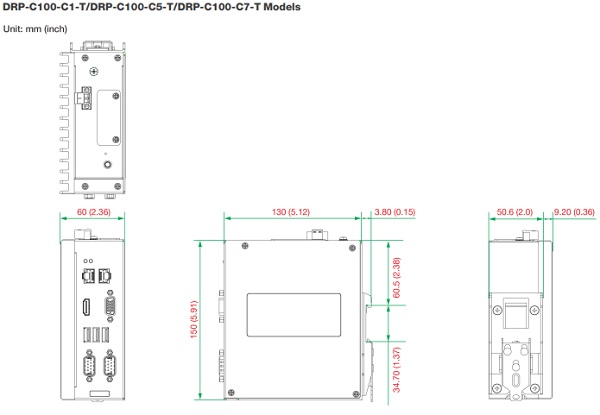

Размеры




|
Окружающая
среда |
Рабочая температура |
от -30 до
60°C |
Температура
хранения |
от -40 до
75°C |
Относительная влажность |
от 5 до 95% без
конденсата |
Сертификаты |
EMC |
EN 55032/35 |
EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
EMI |
CISPR 32, FCC Part 15B Class A, BSMI |
Safety |
UL 62368-1 (CB), BSMI |
Package Drop Test |
ISTA 1A |
Package Vibration Test |
ISTA 1A |
Shock |
IEC 60068-2-27 |
Vibration |
IEC 60068-2-64 |
Package Drop Test |
ISTA 1A |
Package Vibration Test |
ISTA 1A |
Директивы |
RoHS, CRoHS, WEEE |
Надежность |
Источник времени |
Встроенный RTC (часы реального времени) с резервным
питанием от литиевой батареи |
Триггер автоматической перезагрузки |
Встроенный WDT |
MTBF |
Время |
584.337 часов |
Стандарты |
Telcordia (Bellcore), GB |
|
 |
Информация для заказа |
 |
|
|
Модель |
CPU |
RAM |
Слоты
для
хранения |
Предвар. установленная ОС |
LAN/Serial |
USB
3.0 |
Входное
напряжение |
DRP-C100-C1-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
3 |
12/24 VDC |
DRP-C100-C1-T-Win10 |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
Win 10 LTSC
64 GB CFast |
2/2 |
3 |
12/24 VDC |
DRP-C100-C1-8L-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
3 |
12/24 VDC |
DRP-C100-C1-6C-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/8 |
3 |
12/24 VDC |
DRP-C100-C1-2L4C-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/6 |
3 |
12/24 VDC |
DRP-C100-C5-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
3 |
12/24 VDC |
DRP-C100-C5-T-Win10 |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
Win 10 LTSC
64 GB CFast |
2/2 |
3 |
12/24 VDC |
DRP-C100-C5-8L-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
3 |
12/24 VDC |
DRP-C100-C5-6C-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/8 |
3 |
12/24 VDC |
DRP-C100-C5-2L4C-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/6 |
3 |
12/24 VDC |
DRP-C100-C7-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
3 |
12/24 VDC |
DRP-C100-C7-T-Win10 |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
Win 10 LTSC
64 GB CFast |
2/2 |
3 |
12/24 VDC |
DRP-C100-C7-8L-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
3 |
12/24 VDC |
DRP-C100-C7-6C-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/8 |
3 |
12/24 VDC |
DRP-C100-C7-2L4C-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/6 |
3 |
12/24 VDC |
|
|
