Компьютеры MOXA x86
Reckmount
Серия
RKP-C110
x86
1U rackmount компьютеры для монтажа в стойку 19' с
базовой моделью процессора Intel® Core™ Tiger Lake 11-го
поколения и моделями с расширенным интерфейсомСпецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
 |
x86
1U 19' rackmount
компьютер |
 |

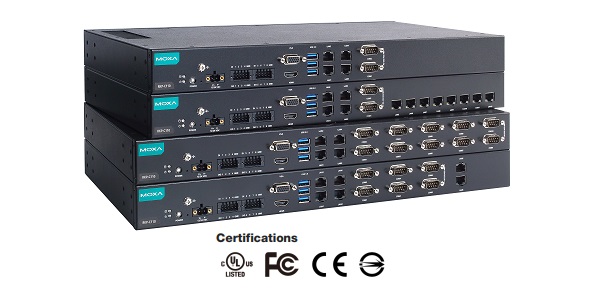

Компьютеры RKP-С110 для монтажа в стойку оснащены процессором Intel
Atom® серии X. Компьютеры снабжены богатым набором вариантов
интерфейса, включая до 12 гигабитных портов Ethernet, 10
программно-выборных последовательных портов RS-232/422/485. также 8
цифровых входов и 8 цифровых выходов. Все коммуникационные
интерфейсы расположены на передней панели, что обеспечивает легкий
доступ и удобное расширение для промышленных приложений. Два
SSD-накопителя размером 2,5 дюйма, вращающиеся вручную, и
конструкция внешней сменной батареи RTC обеспечивают надежную,
долговечную и универсальную, но удобную для пользователя
вычислительную платформу.
Компьютеры RKP-С110, разработанные в качестве безвентиляторных
компьютеров 1U для монтажа в стойку с диапазоном рабочих
температур от -30 до 60°C и встроенным модулем TPM 2.0, являются
идеальными безопасными и надежными вычислительными платформами
для промышленного применения в экстремальных рабочих средах.
|
|
Особенности |
|
 |
1U
безвентиляторный компьютер для монтажа в стойку |
|
Стандартный
форм-фактор, подходящий для большинства полевых применений |
|
Процессор Intel®
Celeron® 11-го поколения
или Intel® Core™ i5
или i7 |
|
Богатые
варианты интерфейса для до 12 портов LAN и до 10
последовательных портов |
|
Унифицированный
дизайн подключения передней панели для легкого доступа к
интерфейсу |
|
Диапазон рабочих
температур от -30 до 60°C |
|
Спецификации |
|
 Аппаратная часть |
| Процессор |
Модели
RKP-С110-С1:
Intel® Celeron® 6305E "(двоядерний, 4 МБ кэш-памяти, 1,80
ГГц)
Модели RKP-С110-С5:
Intel® Core™ i5-1145G7E (четырьмя ядрами, 8 МБ кэш-памяти,
2,60 ГГц)
Модели RKP-С110-С7:
Intel® Core™ i7-1185G7E четырьмя ядрами, 12 МБ кэш-памяти,
2,80 ГГц, базовая частота: 1,80 ГГц) |
|
Графический контороллер |
Intel® UHD Graphics |
|
Слот системной памяти |
1 слот SODIMM DDR4, макс. до
32 ГБ. |
| Память
DRAM |
8 ГБ DDR4 |
|
ОС
поддержка |
Поддерживаемые образы и драйверы
Windows:
- Windows 10 IoT Enterprise LTSC 2021 64-разрядная
- 64-разрядная Windows 11 Professional
Поддерживаемые драйверы Linux:
- Debian 11 (ядро 5.10)
- Ubuntu 22.04 LTS (ядро 5.15)
- RHEL 9 (ядро 5.14) |
|
Слот для
хранения |
2.5" SSD слоты x 2 (SATAIII
interface)
RAID 0/1 support |
| Интерфейс
компьютера |
|
USB 3.0 |
USB 3.0 хосты
x3, разъемы типа A |
|
Видеовыход |
HDMI 2.0b x 1, (type-A connector)
VGA x 1, 15-pin D-sub connector (female) |
|
Порты Ethernet |
Модели
RKP-C110-C1-8L-T/C5-8L-T/C7-8L-T:
Авто 10/100/1000 Мбит/с (разъем RJ45) x 12
Модели
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
Авто 10/100/1000 Мбит/с (разъем RJ45) x 6
Все остальные модели:
Авто 10/100/1000 Мбит/с (разъем RJ45) x 4
Защита магнитной изоляции
- 1,5 kV |
|
Последовательные порты |
Модели
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-T:
Порты RS-232/422/485 x 10, выбираются ПЗ (DB9 male)
Модели
RKP-C110-C1-2L4C-T/C5-2L4C-TC7-2L4C-T:
Порты RS-232/422/485 x 6, выбираются ПЗ (DB9 male)
Все остальные модели:
Порты RS-232/422/485 x 2, выбираются ПЗ (DB9 male) |
|
Цифровые входы |
DIs x 8 (сухой
контакт),
логический 0 - замыкание на GND,
логика 1 -
открыто
Пружинный терминал Euroblock |
|
Цифровые выходы |
DOs x 8 (тип
sink)
0 to 24 VDC,
200 мА на канал
Пружинный терминал Euroblock |
|
TPM |
TPM v2.0 |
|
Кнопки |
Reset, Power. |
| LED
индикаторы |
|
Cистемные |
Power x 1, Storage
x 1 |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
| Последовательные
порты |
| Стандарт |
•RS-232/422/485 |
|
Скорость передачи данных |
от
50 bps до 115.2 Kbps |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422,
RS-485 4-проводный |
Tx+, Tx, Rx+, Rx, GND |
| RS-485 2-проводный |
Data+,
Data-, GND |
|
Разъем |
DB9 |
|
Биты данных |
5, 6, 7, 8 |
|
Паритет |
None, Even, Odd, Space, Mark |
|
Стоп биты |
1, 1.5, 2 |
|
Управление потоком |
None, Even, Odd, Space, Mark |
|
Питание |
| Входное
питание |
12/24 VDC |
|
Потребление |
90 Вт |
|
Разъем питания |
Клема Euroblock с винтовым
креплением |
| Физические
характеристики |
| Корпус |
Металл,
IP20 |
| Вес |
Модели
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-T:
3610 г
Модели
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
3540 г
Модели
RKP-C110-C1-8L-T/C5-8L-T/C7-8L-T:
3800 г
Модели
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
3350 г |
| Крепление |
19" rackmount |
| Размеры
(Ш x Д x В) |
440 x 230 x 43.6 mm (без ушей) |

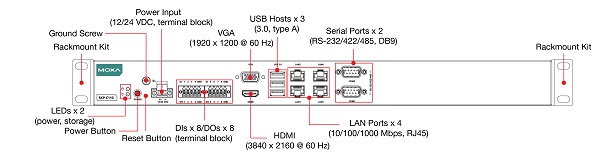

Передняя панель
Модели:
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10
Модели: RKP-C110-C1-8L-T/C5-8L-T/C7-8L-T
Модели:
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-T
Модели:
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T
Задняя панель
Размеры
|
| Окружающая
среда |
| Рабочая температура |
от -30 до
60°C |
| Влажность |
от 5 до 95% RH |
| Температура
хранения |
-40 до
75°C |
| Сертификаты |
| Safety |
UL 62368-1 (CB), BSMI |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A
BSMI |
| EMS |
IEC 61000-4-2 ESD: Contact: 4
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
|
Package Drop Test |
ISTA 1A |
|
Package Vibration Test |
ISTA 1A |
|
Shock |
IEC
60068-2-27 |
| Green Product |
RoHS, CRoHS, WEEE |
| Надежность |
|
Источник времени |
Встроенный RTC (часы реального
времени) с резервным питанием от литиевой батареи |
|
Триггер автоматической перезагрузки |
Встроенный WDT |
| MTBF |
|
Время |
493,336
часов |
|
Стандарты |
Telcordia (Bellcore), GB |
|
Информация
для заказа |
|
|
|
|
Модель |
CPU |
RAM |
Слотиы
для хранения |
Предустанов-
ленная ОС |
LAN/Serial |
USB 3.0 |
DIs/
DOs |
Входное
напряжение |
|
RKP-С110-С1-T |
Intel Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-С110-С1-T-Win10 |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С1-8L-T |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С1-8C-T |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С1- 2L4C-T |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-T-Win10 |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-8L-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-8C-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-2L4C-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-T-Win10 |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-8L-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-8C-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-2L4C-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
| |
|
|
|
