Встраиваемые компьютеры MOXA x86
Серия
V2403C
x86
встраиваемые компьютеры Intel® 7-го поколения Core™/Celeron®
Industrial IoT с управляемой подачей питания, 2 слотами
расширения Mini PCIe для беспроводной связи, разъемами
SMA
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
 |
Компактные
компьютеры с процессором Intel® Core™ 11-го поколения
|
 |
|
 |
|

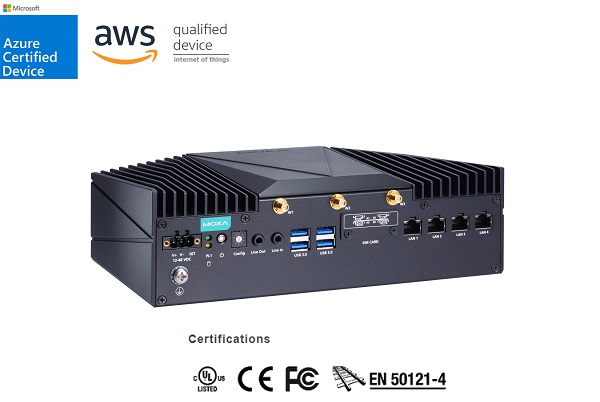

Встроенные компьютеры серии V2403C построены на основе
высокопроизводительного процессора Intel Core i7/i5/i3 или Intel
Celeron и оснащены до 32 ГБ оперативной памяти, одним слотом
mSATA и двумя жесткими дисками/SSD для расширения памяти.
Компьютеры совместимы со стандартами EN 50121-4, знак E1 и
ISO-7637-2, что делает их идеальными для применения на железных
дорогах и транспортных средствах (кроме поездов).
Компьютеры
V2403C оснащены широким набором интерфейсов, включая 4
гигабитных порта Ethernet, 4 последовательных порта
RS-232/422/485, 4 DI, 4 DO и 4 порта USB 3.0. Кроме того, они
также оснащены 1 выходом DisplayPort и 1 выходом HDMI с
разрешением 4K.
Надежные соединения и
правильное управление питанием являются ключевыми для
использования в автомобилях. Компьютеры оснащены 2 беспроводными
слотами расширения mPCIe и 4 слотами для SIM-карт для установки
резервного соединения LTE/Wi-Fi. С точки зрения управления
питанием механизмы задержки запуска и отключения помогают
избежать неисправности и повреждения системы.
Управление питанием с помощью
переключателя зажигания
Компьютеры
V2403C оснащены возможностью управления питанием с помощью
внешнего поворотного переключателя на передней панели. Вы можете
использовать переключатель, чтобы настроить задержку включения/выключения
зажигания на компьютере для применения в автомобиле. Эта функция
жизненно важна для защиты компьютера от высоких/низких импульсов
и сигналов, обеспечения долговечности батарей и полной
сохранности данных перед незапланированным отключением. |
Детальнее (внешний
вид, размеры) >>>
|
|
Особенности |
|
 |
Высокопроизводительный сетевой видеорегистратор Intel®
Celeron®/Intel® Core™ i3/i5/i7 для приложений на железной
дороге и в автомобилях |
|
Несколько
интерфейсов: двойной дисплей (HDMI, DP), 4 последовательных
порта, 4 порта GbE, 4 DI, 4 DO, 4 USB и 2 слота Mini PCIe
для беспроводной связи |
|
Управление
питанием с задержкой включения/выключения зажигания (внешний
поворотный переключатель) |
|
Соответствует
стандартамE1 Mark, ISO 7637-2 і MIL-STD-810G |
|
Соответствует EN 50121-4 |
|
Спецификации |
|
 Аппаратная
часть |
|
Компьютер |
|
Процессор |
V2403C-KL1-T: Intel® Celeron®
3965U processor (2M Cache, 2.2 GHz)
V2403C-KL3-T: Intel® Core™ i3-7100U processor (3M Cache, 2.4
GHz)
V2403C-KL5-T: Intel® Core™ i5-7300U processor (3M Cache, 2.6
GHz)
V2403C-KL7-T: Intel® Core™ i7-7600U processor (4M Cache, 2.8
GHz) |
|
Графический контроллер |
Celeron Model: Intel HD Graphics 610
i3/i5/i7 Models: Intel HD Graphics 620 |
|
Поддерживаемая ОС |
Linux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64-bit |
|
Слот системной памяти |
SODIMM DDR4 slot x 2 |
|
Слот для хранения |
2.5-inch HDD/SSD slots x 2
mSATA slots x 1 |
|
Компьютерный
интерфейс |
|
Порты Ethernet |
Auto-sensing 10/100/1000 Mbps ports (RJ45) x 4 |
|
Серийные порты |
RS-232/422/485 порти x 4, software
selectable |
|
Цифровой выход |
DOs x 4 |
|
Цифровой вход |
DIs x 4 |
|
Видеовыход |
HDMI x 1, разъем HDMI (стандартный)
DP x 1, разъем DisplayPort (стандартный) |
|
Аудио
вход/выход |
Line in x 1, Line out x 1, 3.5 mm phone jack |
|
USB 3.0 |
USB 3.0 hosts x 4, type-A |
|
Разъем антены Wi-Fi |
RP-SMA x 3 |
|
Разъем сотовой антены |
SMA x 2
(optional) |
|
Разъем GPS-антены |
SMA x 1 (optional) |
|
Слоты расширения |
слоты mPCIe x 2 |
|
Формат SIM |
Микро |
|
Количество SIM-карт |
4 |
|
Цифровые
входы |
|
Разъем |
Клемма Euroblock, которая крепится на винтах |
|
Режим I/O |
DI |
|
Изоляция |
3k VDC |
|
Тип датчика |
Влажный контакт (NPN або PNP)
Сухой контакт |
|
Сухой контакт |
Logic 0: Short to GND
Logic 1: Open |
|
Влажный контакт (DI до COM) |
Logic 0: 0 to 3 VDC
Logic 1: 10 to 30 VDC |
|
Цифровые
выходы |
|
Разъем |
Клемма Euroblock, которая крепится на винтах |
|
Поточный рейтинг |
200 мА на канал |
|
Тип I/O |
Sink |
|
Напряжение |
от
0 до 30 VDC |
|
Изоляция |
3k VDC |
|
LAN
интерфейс |
|
Magnetic Isolation Protection |
встроенная 1.5 KV |
|
Serial
интерфейс |
|
Скорость передачи данных |
от 50 бит/с до 115,2 кбит/с |
|
ESD |
Contact: 6 kV; Air: 8 kV (level 3) |
|
Изоляция |
2 кВ |
|
Биты данных |
5, 6, 7, 8 |
|
Разъем |
DB9 male |
|
Парность |
None, Even, Odd, Space, Mark |
|
Управление потоком |
RTS/CTS, XON/XOFF, ADDC® (автоматическое управление
направлением данных) для RS-485, RTS Toggle (только RS-232) |
| Стандарт |
RS-232/422/485 |
|
Стоп-биты |
1, 1,5, 2 |
|
Сигналы Serial |
| RS-232 |
TxD, RxD, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-
4 проводный |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485
2- проводный |
Data+, Data-, GND |
|
LED
индикаторы |
| Система |
Power x 1
Storage x 1 |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Серийный порт |
2 на порт (Tx, Rx) |
|
Питание |
| Входное
питание |
от
12 до 48 VDC |
|
Разъем питания |
Клемная колодка |
|
Мощность потреб. (макс.) |
70 Вт.(Макс.) |
|
Контроль
електрозапалювання |
|
Тип переключателя |
Поворотный
(передняя панель) |
|
Настройка переключателя |
Setting 0: IGT
function disabled
Setting 1: PWR ON delay: 0.5 sec; PWR OFF delay: 30 sec
Setting 2: PWR ON delay: 1 sec; PWR OFF delay: 30 sec
Setting 3: PWR ON delay: 1 sec; PWR OFF delay: 60 sec
Setting 4: PWR ON delay: 2 sec; PWR OFF delay: 60 sec
Setting 5: PWR ON delay: 2 sec; PWR OFF delay: 90 sec
Setting 6: PWR ON delay: 3 sec; PWR OFF delay: 90 sec
Setting 7: PWR ON delay: 3 sec; PWR OFF delay: 150 sec
Setting 8: PWR ON delay: 4 sec; PWR OFF delay: 180 sec
Setting 9: PWR ON delay: 5 sec; PWR OFF delay: 180 sec |
|
Физические
характеристики |
| Корпус |
Алюминий |
|
IP рейтинг |
IP20 |
| Вес |
2,500
кг. |
| Размеры |
250 x
75 x 150 мм |
| Крепление |
Настенное крепление (стандарт) |
 Окружающая
среда |
| Робочая температура |
от -40 до
70°C |
| Влажность |
от 5 до 95% RH |
| Температура
хранения |
от
-40 до 85 ° C |
|
Сертификаты |
| Safety |
EN 62368-1, IEC 62368-1, UL
62368-1 |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| EMI |
CISPR 32, FCC Part 15B Class A |
|
Железная дорога |
EN 50121-4 |
|
Shock |
IEC 60068-2-27, IEC 61373, MIL-STD-810G |
|
Vibration |
IEC 60068-2-64, IEC 61373, MIL-STD-810G |
|
MTBF |
|
Время |
464 506 часов |
| Стандарты |
Telcordia (Bellcore), GB |
|
Информация
для заказа |
|
|
|
| ¤ Серия
V2403C |
|
Модель |
CPU |
RAM
встр.) |
Дополнительно
Хранение
ОС
(mSATA) |
SSD/HDD
Слоты |
USB
Порты |
Входная
мощность |
Рабочая
темпера-
тура |
|
V2403C-KL1-T |
Intel® Celeron® 3965U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40 до
70°C |
|
V2403C-KL3-T |
Intel® Core™ i3-7100U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40 до
70°C |
|
V2403C-KL5-T |
Intel® Core™ i5-7300U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40 до
70°C |
|
V2403C-KL7-T |
Intel® Core™ i7-7600U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40 до
70°C |
|
|
|
|
